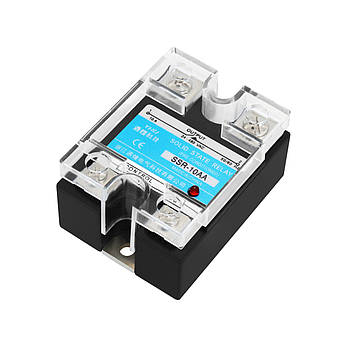

Твердотіле реле однофазне SSR-10AA, комутаційне реле AC-AC 10 А, реле увімкнення вимкнення, фото 3
Твердотіле реле однофазне SSR-10AA, комутаційне реле AC-AC 10 А, реле увімкнення вимкнення, фото 1
Твердотіле реле однофазне SSR-10AA, комутаційне реле AC-AC 10 А, реле увімкнення вимкнення, фото 4
Твердотіле реле однофазне SSR-10AA, комутаційне реле AC-AC 10 А, реле увімкнення вимкнення, фото 5

Твердотіле реле однофазне SSR-10AA, комутаційне реле AC-AC 10 А, реле увімкнення вимкнення

Опис
Характеристики
Інформація для замовлення

Твердотіле однофазне реле SSR-10AA, комутаційне реле змінного струму 70-280 VAC - 24-480 VAC 10 А, реле увімкнення вимкнення

SSR-10AA - однофазне твердотіле реле змінного струму (AC-AC) з вимиканням при переході струму через нуль, яке застосовується в системах, де відбувається часта комутація силових ланцюгів та ланцюгів управління. Діапазон напруги керуючого сигналу становить 70-280 В змінного струму (AC), а діапазон напруги навантаження 24-480 В змінного струму (AC) при максимальному струмі 10 А.

Однією з головних переваг пристрою є його тривалий термін служби. За дотримання рекомендованих умов роботи він здатний працювати роками в режимі 24/7. Це пояснюється відсутністю рухомих механічних елементів схильних до зносу. Замість них у реле використовуються напівпровідникові елементи. Вони здатні здійснювати комутацію ланцюгів навантаження безконтактно.

Встановлення твердотілого реле замість електромагнітного дозволить усунути проблеми іскріння та деренчання контактів при перемиканнях, які властиві останньому. Це робить процес роботи надійнішим і практично безшумним.

До недоліків комутаційного реле можна віднести велике тепловиділення при високому струмі навантаження.

Універсальність моделі SSR-10AA дозволяє використовувати її в різних сферах та приладах (управління електродвигунами, трансформаторами, системами нагрівання, освітлення і т. п.).



Особливості:

  • Безконтактна комутація

  • Висока швидкодія

  • Низький рівень електромагнітних перешкод

  • Низьке енергоспоживання

  • Безшумна робота

  • Не вимагає профілактичних робіт у процесі експлуатації

  • Тривалий термін служби

  • Простота у використанні



Технічні характеристики:

Модель: SSR-10AA

Вид контакту перемикача: напівпровідникова технологія

Кількість фаз: 1

Напруга навантаження: 24-480 В змінного струму (AC), 50/60 Гц

Максимальний струм навантаження: 10 А

Тип комутації: при переході струму через нуль

Напруга сигналу керування: 70-280 В змінного струму (AC)

Споживаний струм у ланцюгу управління: 5 мА

Напруга увімкнення / вимкнення: ≥45 В змінного струму (AC) / ≤35 В змінного струму (AC)

Падіння напруги в ланцюзі навантаження: ≤1.6 В змінного струму (AC)

Струм витоку (вимкнений стан): ≤5 мА

Час перемикання: ≤10 мс

Індикація включення: так

Діелектрична міцність: 2500 В змінного струму (AC) протягом 1 хвилини

Опір ізоляції: 50 МОм при 500 В постійного струму (DC)

Температура навколишнього середовища: -30...+70 ° C

Відносна вологість: ≤95 % (без утворення конденсату)

Спосіб монтажу: гвинтами на монтажну поверхню

Вага нетто: 73.5 г

Гарантійний термін: 3 місяці

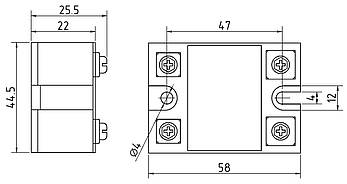

Габаритні розміри:

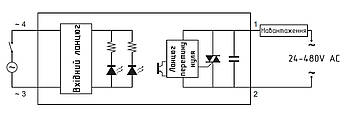

Схема підключення::

Увага!

Виробник залишає за собою право вносити зміни в конструкцію виробу, що не погіршують його якість, без попереднього повідомлення покупця. Інформація на сайті є актуальною на момент її опублікування.

Зовнішній вигляд товару може відрізнятись від фотографій на сайті. Розбіжність зовнішнього вигляду та комплектності реального товару з фотографіями на сайті не є показником неналежної якості виробу.

Інформація на сайті є актуальною на момент її опублікування!

Комплект поставки
  • Реле твердотіле SSR-10AA
