КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

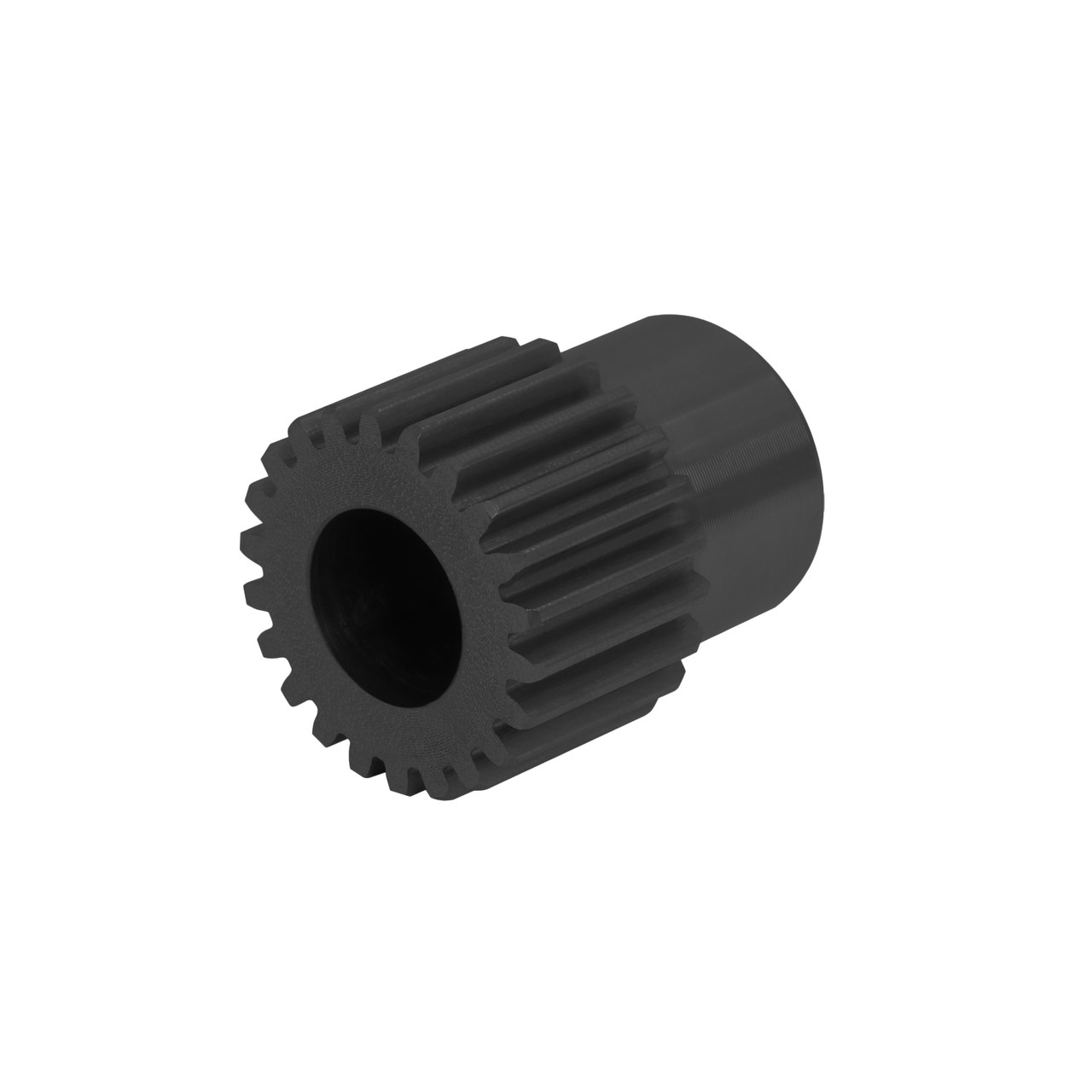

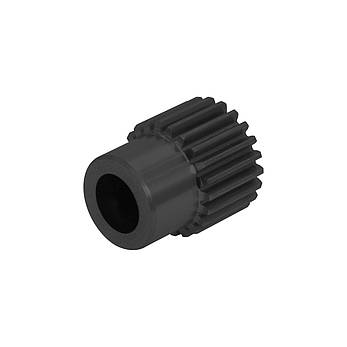

Шестерня циліндрична прямозуба модуль 1.0 GSM1-Z16-D8 (16 зубів, діам. 8 мм), сталеве зубчасте колесо, фото 1
Шестерня циліндрична прямозуба модуль 1.0 GSM1-Z16-D8 (16 зубів, діам. 8 мм), сталеве зубчасте колесо, фото 3
Шестерня циліндрична прямозуба модуль 1.0 GSM1-Z16-D8 (16 зубів, діам. 8 мм), сталеве зубчасте колесо, фото 4

Шестерня циліндрична прямозуба модуль 1.0 GSM1-Z16-D8 (16 зубів, діам. 8 мм), сталеве зубчасте колесо

Опис
Характеристики
Інформація для замовлення

Шестерня циліндрична прямозуба модуль 1.0 GSM1-Z16-D8, сталеве зубчасте колесо на 16 зубців із посадковим отвором 8 мм без шпонкового паза для рейкової передачі

GSM1-Z16-D8 — елемент прямозубої рейкової передачі, що являє собою сталеве колесо з посадковим отвором під вал діаметрів 8 мм на циліндричній поверхні якого є 16 поперечних зубців модуля 1.0. Модель має ступицю, але не має шпонічного пазу.

Разом із рейкою шестерня здатна створити механізм перетворення обертального руху зубчастого колеса в поступальний рух рейки або навпаки. Такий тип передач активно використовується для виробництва верстатів зі ЧПК (ЧПУ), підіймальних механізмів, відкатних воріт тощо, оскільки має високі показники точності переміщення, високу навантажувальну здатність, невибагливість в обслуговуванні, а також порівняно низьку вартість.

Увага! Поверхня шестерні може мати сліди заводської обробки, що не впливають на її функціональність

Шестерня сумісна з прямозубими рейками аналогічного модуля.



Особливості:

  • Гарні показники точности

  • Висока вантажність

  • Високий ККД

  • Простота в обслуговуванні

  • Порівняно низька вартість

  • Тривалий термін служби



Характеристики:

Модель: GSM1-Z16-D8

Модуль: 1.0

Розташування зубів: пряме

Профіль зубів: евольвентний

Кут зачеплення: 20°

Кількість зубів: 16

Діаметр отвору: 8 мм

Наявність шпонічного пазу: немає

Наявність маточини: так

Матеріал: вуглецева сталь 45

Ступінь точності: 7-8

Загартування: немає

Колір: чорний

Вага: 23.5 г

Стан: нове

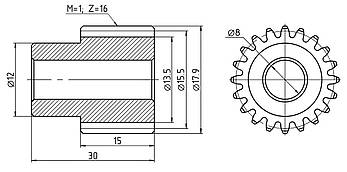

Креслення виробу (ручне вимірювання)

Прямозуба циліндрична шестерня GSM1-Z16-D8

Увага!

Виробник залишає за собою право вносити зміни в конструкцію виробу, що не погіршують його якість, без попереднього повідомлення покупця

Зовнішній вигляд товару може відрізнятися від світлин на сайті. Незбіжність зовнішнього вигляду та комплектності реального товару зі світлинами на сайті не є показником неналежної якості виробу

Інформація на сайті є актуальною на момент її публікації!

Комплект постачання
  • Шестерня циліндрична прямозуба модуль 1.0 GSM1-Z16-D8
До цієї шестерні в нас можна придбати

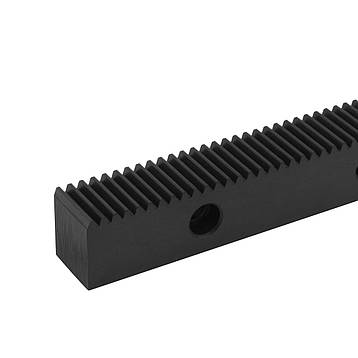

Рейки прямозубий модуль 1.0Рейка прямозубая стальная SRB1.25-22x25-671 (модуль 1.25, сечение 22х25 мм, длина 671 мм) зубчатая рейка, фото 2 КУПИТИ

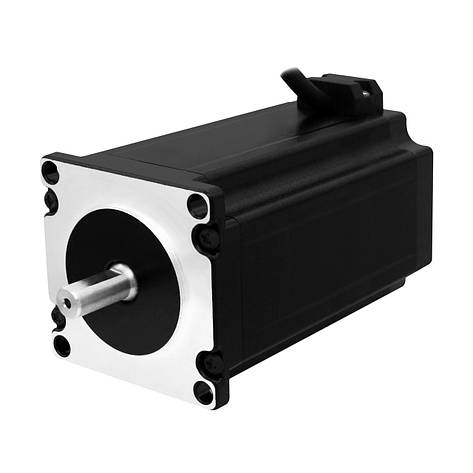

ЕлектродвигунДвигатель шаговый 57BYG250H-8D вал с двух сторон (NEMA 23, 2.8 Нм, 3.0 А, 1.8°), фото 2 КУПИТИ







Дивіться всі наші оголошення

Основні атрибути
СтанНовий
Тип запчастиниОригінал
Країна виробникКитай
ВиробникCNCPROM
Користувацькi характеристики
Матеріалвуглецева сталь 45
Колірчорний
Кількість зубів16
Модуль1
Вага23.5 г
Діаметр посадочного отвору8 мм
Профіль зубівевольвентний
Кут зачеплення20°
Розташування зубівПряме
Наявність шпоночного пазаНемає
ЗагартуванняНі.
Вишукана поведінкаДа
Степінь точності7-8
  • Ціна: 192 ₴
  • Немає в наявності
  • Код: 64-024

192 ₴
