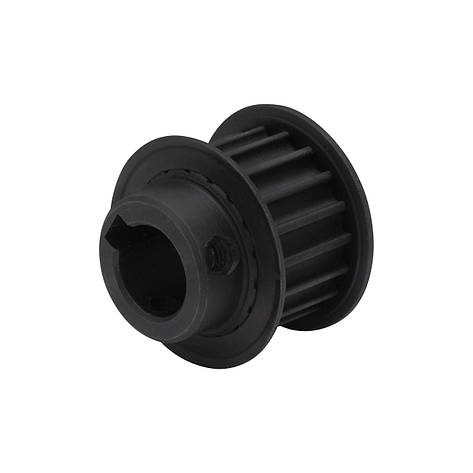

Шків зубчастий під шпонку HTD5M-BF-W16-Z18-D14К (18 зубців, посадковий діаметр 14 мм), зубчасте колесо HTD5M, фото 1
Шків зубчастий під шпонку HTD5M-BF-W16-Z18-D14К (18 зубців, посадковий діаметр 14 мм), зубчасте колесо HTD5M, фото 3

Шків зубчастий під шпонку HTD5M-BF-W16-Z18-D14К (18 зубців, посадковий діаметр 14 мм), зубчасте колесо HTD5M

Опис
Характеристики
Інформація для замовлення

Шків зубчастий під шпонку HTD5M-BF-W16-Z18-D14К (18 зубців, посадковий діаметр 14 мм), зубчасте колесо HTD5M для приводного ременя

Шків HTD5M-BF-W16-Z18-D14К представляє собою колесо з посадковим отвором 14 мм, на поверхні обода якого є 18 поперечних зубців округлого профілю з кроком 5 мм. Така форма зубців забезпечує чіпке схоплення з ременем і дає змогу рівномірно розподілити навантаження на всьому тілі окремого зубчика, що збільшує як потужність ремінного привода, так і швидкість на якій він може надійно працювати.

Шків з профілем корпусу "BF" має бічні обмежувальні обідки, які запобігають зісковзуванню ременя з колеса. Ширина канавки під ремінь становить 16 мм.

Кріплення колеса на валу здійснюється за допомогою 2 підтискних гвинтів (гужонів). Для запобігання прослизанню вала в посадковому отворі є паз під шпонку.

Шків цієї модельної серії використовується для побудови точних синхронних передач.



Характеристики:

Модель: HTD5M-BF-W16-Z18-D14К

Тип: BF

Посадковий діаметр: 14 мм

Кількість зубів: 18

Профіль зубів: HTD5M

Крок зубців: 5 мм

Тип відповідного ременя: HTD5M завширшки до 15 мм

Кількість отворів для кріплення: 2

Шпонковий паз у посадковому отворі: так

Можливість розточування посадкового отвору: так

Матеріал: сталь

Колір: чорний

Вага: 66 г

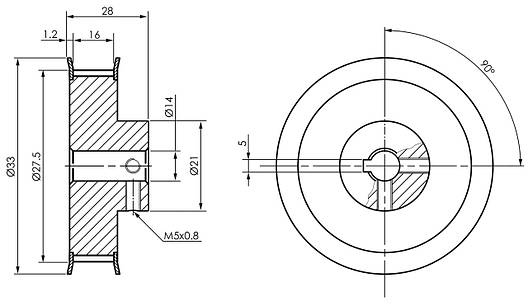

Зубчасте колесо HTD5M креслення

Комплект постачання
  • Шків зубчастий HTD5M-BF-W16-Z18-D14К (1 шт.)
До цього шківу в нас можна придбати

Зубчасті ремені замкнутого типу HTD5M, ширина 15 ммЗубчатый ремень замкнутого типа HTD 400-5M-15, ширина 15 мм, фото 2 КУПИТИ



Двигуни кроковіДвигатель шаговый 86BYG250А-12.7 (NEMA 34, 2.4 Нм, 4.0 А, 1.8°), фото 2  КУПИТИ

Крокові двигуни з енкодеромШаговый сервопривод 2.5 Нм 57EBP105ALC-TF0 + SL2-57D, шаговый двигатель с энкодером и шаговый серводрайвер  КУПИТИ

СерводвигуниКомплектный сервопривод серводвигатель 130ST-M15025 и серводрайвер AASD-25A, 3.8 кВ, 15 Нм, 380 В  КУПИТИ







Дивіться всі наші оголошення





Основні
Країна виробникКитай
ВиробникCNCPROM
СтанНове
Користувальницькі характеристики
Матеріалсталь
Колірчорний
Кількість зубів18
МодельHTD5M-BF-W16-Z18-D14К
ТипBF
Крок зубів5 мм
Тип відповідного ременяHTD5M завширшки 15 мм
Можливість розточуванняТак
Профіль зубівHTD5M
Посадковий діаметр14 мм
Кількість отворів для кріплення2
Шпонковий паз в посадковому отворіДа
