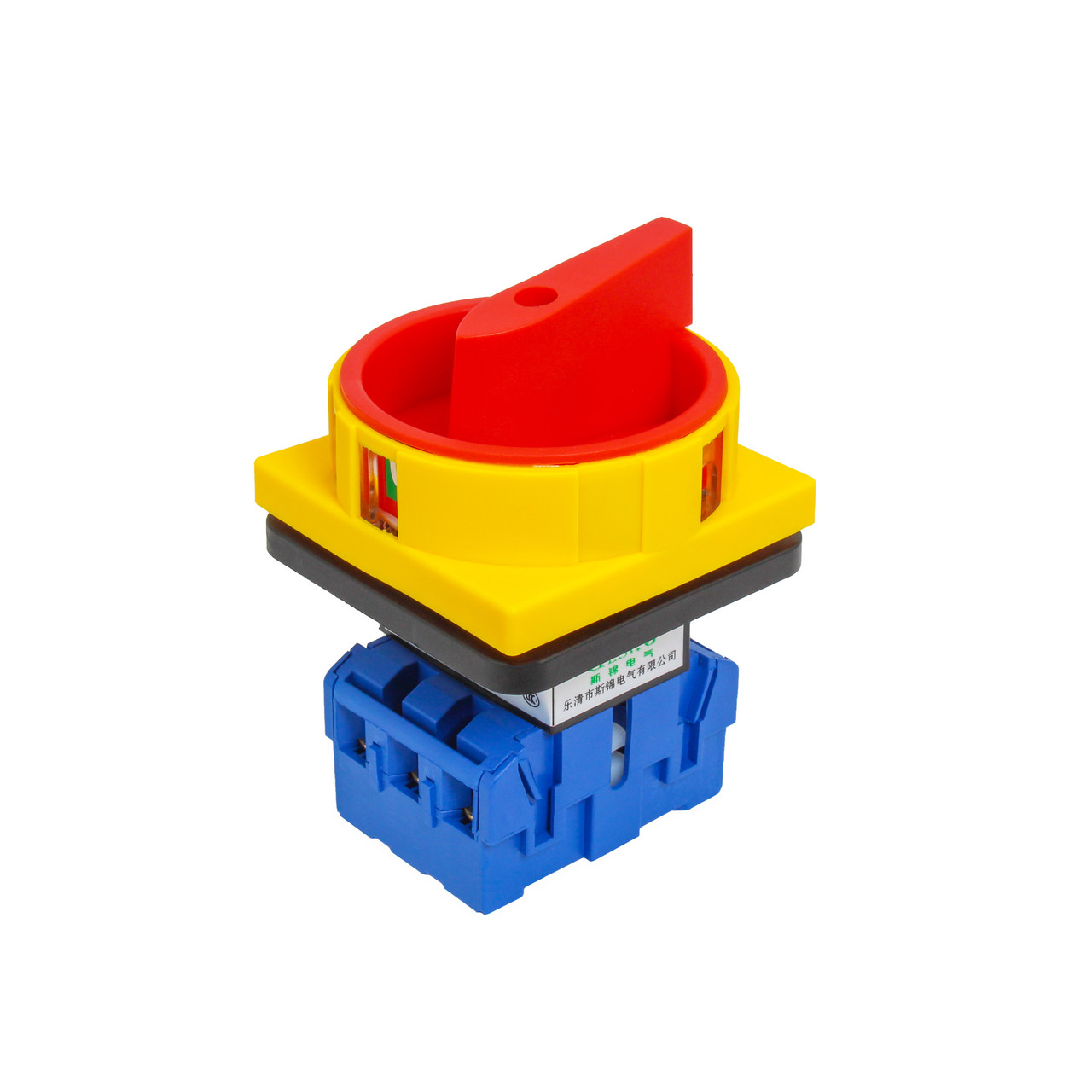

Вимикач навантаження SFD11-25A

Вимикач навантаження SFD11-25A має гарні функціональні характеристики та малі розміри конструкції. Може використовуватися як головний вимикач для верстатів та іншого промислового обладнання зі змінним струмом 50 Гц, напругою до 380 В, номінальним струмом до 25 А.

Характеристики:

• Назва: вимикач навантаження;
• Модель: SFD11-25A;
• Кількість положень: 2(OFF/ON);
• Категорії застосування: AC 23, AC3;
• Алгоритм роботи: ON-OFF;
• Номінальна напруга: AC 380V;
• Сила струму: 25 А;
• Конфігурація контактів: DPDT;
• Знімний контактний блок: немає;
• Підсвітка: немає;
• Габаритні розміри: 96х65 мм;
• Вага: 0,155 кг;
• Матеріал: пластик.

Особливості:

1. Новий тип контактного робочого механізму забезпечує надійне розмикання та замикання контактів і забезпечує відповідність між положенням ручки перемикача і положенням точки контакту.
2. Відстань ізоляції вимкненого контакту велика, що досягає 13-14 мм, що набагато перевищує вимоги безпеки VDE0113
3. Модульна система забезпечує максимальну адаптовність для регулювання положення перемикача
4. Встановлення зручне та безпечне, може бути як панельного, так і підлогового типу.

Рекомендації у використанні:

1. AC23 — Комутація навантажень двигунів або інших високоіндуктивних навантажень (максимальне допустиме навантаження під час використання режиму 3х380 — 7,5 кВт);
2. AC3 - Прямий пуск електродвигунів із короткозамкнутим ротором, вимкнення обертових двигунів (максимальне допустиме навантаження під час використання режиму 3х380 — 5,5 кВт).

Інструкція зі встановлення:

          Встановлення

Встановлення додаткових модулів

1. Перед встановленням додаткових модулів переконайтеся, що вхідна лінія вимкнена, а перемикач розміщений у положенні ON
2. Додаткові модулі (наприклад, до клем, нейтральних клем або додаткових клем) встановлюються через вставку модуля в окремий слот на лівій або правій стороні перемикача до клацання.
3. Модулі можна встановлювати з лівого та правого боку комутатора.

Габаритні розміри
