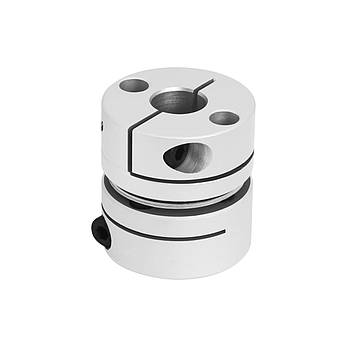

Муфта з'єднувальна мембранна 8х12 мм CM1S-3436-8x12, гнучка безлюфтова муфта для з'єднання валів, фото 3

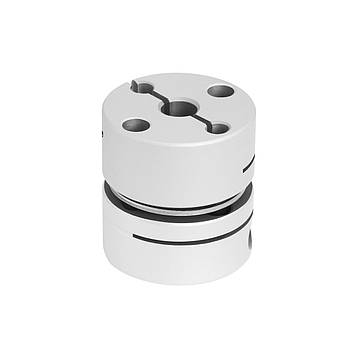

Муфта з'єднувальна мембранна 8х12 мм CM1S-3436-8x12, гнучка безлюфтова муфта для з'єднання валів, фото 1
Муфта з'єднувальна мембранна 8х12 мм CM1S-3436-8x12, гнучка безлюфтова муфта для з'єднання валів, фото 4
Муфта з'єднувальна мембранна 8х12 мм CM1S-3436-8x12, гнучка безлюфтова муфта для з'єднання валів, фото 5

Муфта з'єднувальна мембранна 8х12 мм CM1S-3436-8x12, гнучка безлюфтова муфта для з'єднання валів

Опис
Характеристики
Інформація для замовлення

Муфта з'єднувальна мембранна 8х12 мм CM1S-3436-8x12, гнучка безлюфтова алюмінієва муфта зі сталевою мембраною для з'єднання валів діаметром 8 мм і 12 мм

CM1S-3436-8x12 — одинарна з'єднувальна мембранна муфта завдовжки 36 мм і зовнішнім діаметром 34 мм, яка використовується для прямого передавання крутного моменту між співвісними валами діаметром 8 мм і 12 мм.

Ця модель має розбірний корпус, який складається з двох алюмінієвих напівмуфт з'єднаних штифтами та пружної сталевої мембрани між ними. Таке рішення дає муфті компенсувати чималу співвісність та кутове зміщення між валами забезпечуючи водночас стабільне передавання високого крутного моменту завдяки своїй жорсткості на кручення. Максимальний крутний момент становить 16 Нм, максимальна швидкість обертання — 10 000 об/хв.

Фіксація на валах здійснюється за допомогою стяжних гвинтів.

Зони застосування: станки, 3D-принтери, стрічкові конвеєри, мішалки, подрібнювачі, підіймачі тощо.

Корисні поради!
  • Муфта підбирається з огляду на діаметри з'єднуваних валів, їх неспіввісність, швидкості обертання і крутного моменту

  • Для максимально ефективної роботи муфти та мінімального її зносу потрібно дотримання суворому співвідношенню з'єднуваних валів

  • За високих навантажень, вузли з'єднання штифтів із напівмуфтами схильні до природного зношування, внаслідок чого в передаванні може виникати люфт. У цьому разі необхідно замінити муфту



Особливості:

  • Високий крутний момент завдяки гарній жорсткості на кручення

  • Висока точність позиціювання завдяки тому, що немає люфту (ефективність передавання досягає 99.86%)

  • Висока швидкість обертання

  • Низький момент інерції

  • Компенсація неспіввісність валів

  • Компенсація кутового зміщення між валами

  • Ідентичні показники характеристик під час обертання в обох напрямках

  • Розбірний корпус

  • Висока зносостійкість



 Технічні характеристики:

Тип муфти: мембранна

Зовнішній діаметр: 34 мм

Довжина: 36 мм

Діаметри посадкових отворів: 8 мм і 12 мм

Точність посадкових отворів: H6

Номінальний крутний момент: 8 Нм

Максимальний крутить момент: 16 Нм

Момент затягування гвинтів: 2.5 Нм

Максимальна швидкість обертання: 10000 об/хв

Момент інерції: 7.2×10-6 кг×м2

Жорсткість під час крутіння: 1800 Нм/рад

Максимальне осьове відхилення: ±0.18 мм

Максимальне радіальне відхилення: 0.02 мм

Максимальне кутове відхилення: 1°

Матеріал напівмуфт: алюмінієвий сплав

Матеріал мембрани: сталь

Робоча температура: -80...+300 °C

Вага: 71 г

Стан: нове

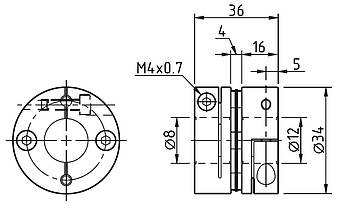

Малюнок виробу

Комплект постачання
  • Муфта з'єднувальна мембранна 8х12 мм CM1S-3436-8x12
До цієї муфти в нас можна придбати

ЕлектродвигунДвигатель шаговый 57BYG250B-6.35 (NEMA 23, 1.2 Нм, 3.0 А, 1.8°), фото 2

Крокові двигуни з енкодеромШаговый сервопривод в сборе 2.0 Нм iHSS57-36-20, шаговый двигатель с энкодером и встроенным серводрайвером, фото 2

СерводвигуниСерводвигатель 110SJT-M040E(A2), 1.2 кВт, 4 Нм, 220 В, фото 2

Вали циліндричні  Вал без опоры WCS8 500мм (WV08), фото 2

Кулько-гвинтові передачі (ШВП)ШВП 1605 с токарной обработкой концов 1700 мм, фото 2







Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Країна виробникКитай
Користувальницькі характеристики
Робоча температура-80...+300 °C
Станнове
Максимальна швидкість10 000 об/мин
Довжина36 мм
Зовнішній діаметр34 мм
Момент інерції7.2×10-6 кг×м2
Діаметри посадочних отворів8 мм і 12 мм
Номінальний крутний момент8 Нм
Матеріал напівмуфталюмінієвий сплав
Тип муфтимембранна
Момент затяжки гвинтів2.5 Нм
Точність злітно - посадочних отворівH6
Максимальне відхилення за рахунок радіального відхилення0,02 мм
Максимальне осейне відхилення±0.18 мм
Максимальне кутове відхилення
Матеріал мембраниСталь
Жорсткість при крутінні1800 Нм/рад
