Лазерний верстат СО2 LM9060-75R 75 Вт, обладнання для лазерного різання та гравірування, лазерний гравер з ЧПК (ЧПУ)

Лазерний верстат СО2 LM9060-75R з лазерною трубкою Reci W1 потужністю 75 Вт, обладнання для лазерного різання та гравірування, лазерний гравер з ЧПК (ЧПУ)

LM9060-75R - це високотехнологічний пристрій закритого типу на основі трубки СО2 Reci W1 (75 Вт) з робочим полем 900х600 мм, що застосовується для гравірування та різання різних матеріалів.

В якості робочого середовище випромінювача використовується суміш газів (вуглекислий газ, азот, гелій). Лазер СО2 дозволяє обробляти крихкі матеріали, оскільки тепловий вплив на матеріал локалізований, що не призводить до порушення цілісності та зовнішнього вигляду виробу (матеріал не піддається механічному впливу).

Система управління верстатом побудована на базі контролера RuiDa RDC6445S (EC) і драйверів Leadshine Technology M542С.

Завдяки підіймальному механізму столу можна обробляти матеріали різної товщини. Модель оснащена сотовою панеллю та ламельним полем.

Переміщення лазерної головки здійснюється по рейкових лінійних напрямних типорозміру HG15. Плавність і точність руху забезпечують крокові двигуни від Leadshine Technology моделі 57CM21X-M-L200, а також ремінний привід на основі зубчастих ременів і коліс HTD 3M.

Для забезпечення циркуляції охолоджуючої рідини в лазерній трубці в комплекті постачання є насос моделі XYH-075. Обдування точки обробки здійснюється за допомогою компресора моделі ACO-004. За вентиляцію корпусу відповідає вентилятор моделі CZR-LY80.

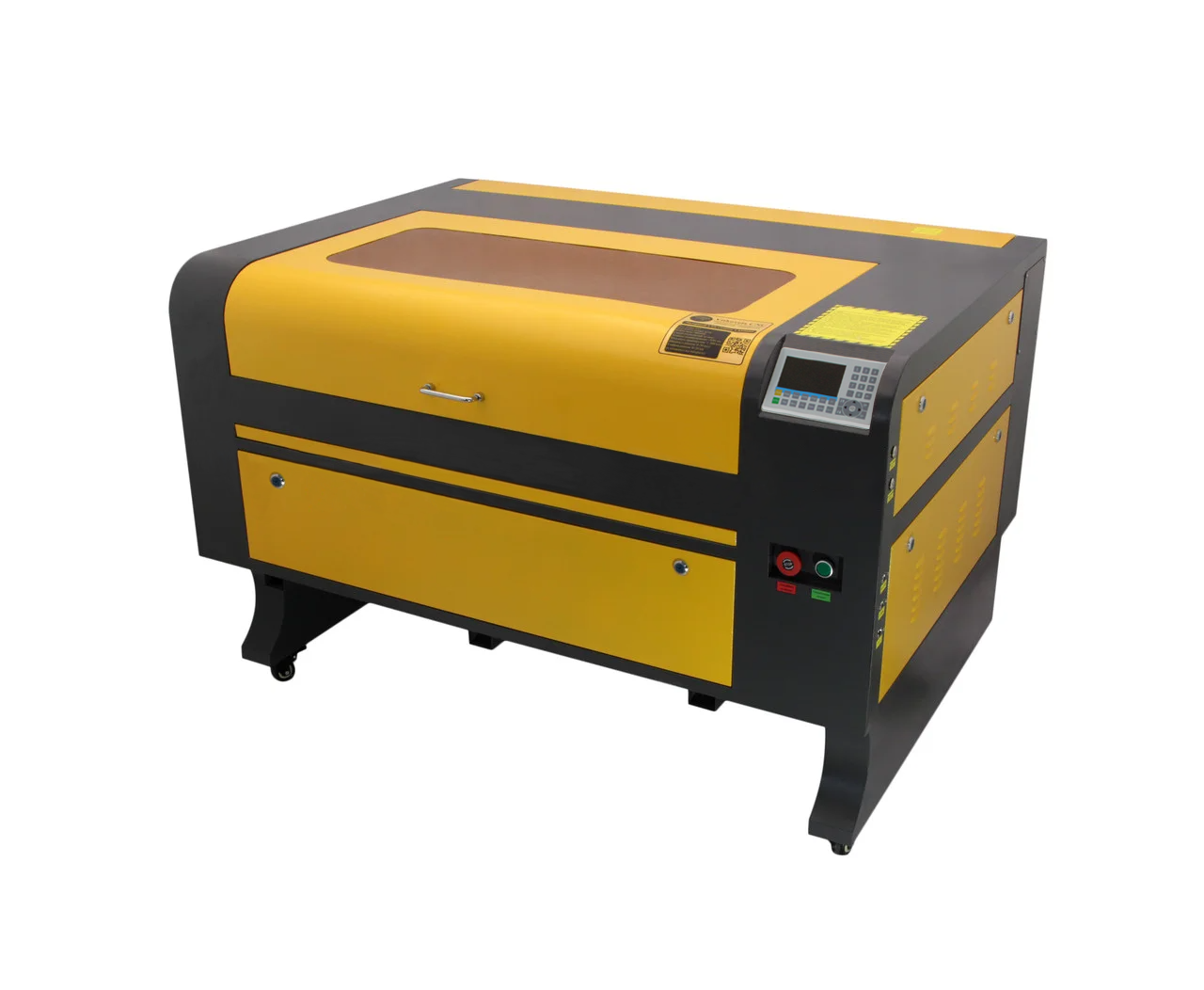

Всі компоненти лазерного верстата LM9060-75R вмонтовані в жовто-чорний металевий корпус.

Область застосування: виробництво рекламної та сувенірної продукції, іграшок, меблів, канцтоварів, взуття тощо

Оброблювані матеріали: неметали

Гравіювання: картон, папір, гума, шкіра, тканина, фанера, дерево, скловолокно, акрил, пластик, пінопласт, кераміка, граніт, мармур і т. п.

Різання: папір (1 шар), тканина (0.3 мм), шкіра (2 мм), гума (6 мм), фанера (10 мм), акрил (15 мм), ПВХ (4 мм) і т. п.

Зазначені вище товщини матеріалів мають виключно ознайомлювальний характер і можуть відрізнятися від реальних даних.

Особливості:

• Висока якість гравіювання та різання

• Висока швидкість роботи

• Низький рівень шуму та вібрації під час роботи

• Відсутність пошкодження виробу завдяки локальному тепловому впливу

• Можливість обробки різних неметалевих матеріалів

• Мінімальна кількість відходів

• Наявність витяжки продуктів горіння матеріалів

• Можливість зміни параметрів завдання як з пульта керування RuiDa, так і програмно з комп'ютера

• Наявність оглядового протипожежного вікна

• Наявність світлодіодної лампи для освітлення робочої області

• Підтримка всіх форматів файлів, які можна безпосередньо імпортувати в CorelDRAW (CDR, DWG, DXF, JPG, BMP, TIF, PCD тощо)

Основні технічні характеристики верстата:

Модель: LM9060-75R

Тип лазера: СО2

Виробник лазерної трубки: Beijing Reci Laser Technology

Модель лазерної трубки: W1

Номінальна потужність лазерної трубки: 75 Вт

Максимальна потужність лазерної трубки: 81 Вт

Довжина лазерної трубки: 1110 мм

Діаметр лазерної трубки: 80 мм

Термін служби лазерної трубки: ~8000 годин (робочий струм ≤24 мА)

Тип охолодження лазерної трубки: водяний

Блок живлення лазерної трубки: HY-TR-W2

Загальна споживана потужність: ≥300 Вт

Електроживлення: 220 В ±10% / 50 Гц

Лінза: діаметр 20 мм, фокусна відстань 63.5 мм (2.5")

Глибина різання: 0...15 мм (залежно від матеріалу)

Швидкість різання: 1...50 мм/с

Швидкість гравіювання: 1...500 мм/с

Мінімальний розмір букв для гравіювання: 1х1 мм

Роздільна здатність: ≤1000 dpi

Точність позиціювання: ≤0.01 мм

Час безперервної роботи верстата: ≤12 годин

Робоча температура: 0...+45 °С

Відносна вологість: ≤80% (без конденсату)

Робоча поверхня: сотова панель та ламелі

Розміри робочого поля: 900х600 мм

Підйомний механізм стола: ланцюговий

Глибина опускання столу: 200 мм

Система вентиляції: присутня (вентилятор CZR-LY80)

Інтерфейс підключення: PC-USB, USB-накопичувач, Ethernet (LAN)

Операційна система ПК: Win ХР, 7, 8, 10

Програмне забезпечення: RDWorks

Підтримка форматів файлів: CDR, DWG, DXF, JPG, BMP, TIF, PCD тощо

Контролер: RuiDa RDC6445S (EC)

Драйвера: Leadshine Technology M542С

Типорозмір модуля лінійного переміщення: HG15

Ремінна передача: HTD 3M

Крокові двигуни: Leadshine Technology 57CM21X-M-L200

Індуктивні датчики: FOTEK PL-05N2 (NPN)

Габаритні розміри: 1400х980х930 мм

Вага: 133.4 кг

Стан: новий

Гарантійний термін: 6 місяців

Основні технічні характеристики водяної помпи XYH-075:

Електроживлення: 220~240 В / 50 Гц

Потужність: 75 Вт

Максимальна висота підйому води: 3.2 м

Продуктивність: 3200 л/год

Максимальна температура води: +35°С

Клас захисту: IPX8

Основні технічні характеристики повітряного компресора ACO-004:

Електроживлення: 220 В / 50 Гц

Потужність: 58 Вт

Тиск: 0.028 МПа

Продуктивність: 75 л/хв

Діаметр вихідного патрубка: 10 мм

Габаритні розміри:

Основні компоненти верстата:

Лазерна трубка Reci W1

Принцип роботи лазерної трубки СО2: шляхом високовольтних імпульсів, що виходять від блоку високої напруги, у внутрішній трубці відбувається розпалювання газу. У цей момент його молекули іонізуються. Постійний електричний струм, який протікає через випромінювач, приводить іони в стан при якому вони починають виділяти фотони. На виході з трубки лазерний промінь потрапляє через систему дзеркал на фокусуючу лінзу, яка формує дуже тонкий і потужний промінь виконуючий обробку матеріалу



Сотове робоче поле 900х600 мм

Дану панель використовують для обробки заготовок малих розмірів



Ламельне робоче поле 900х600 мм

Дану панель використовують для обробки великогабаритних заготовок







Ремінний привід

Даний механізм перетворює обертальний рух на поступальний











Лазерна головка

Оснащена автоматичним обдуванням для охолодження лінзи та захисту її від забруднення





Крокові двигуни

Якісні та потужні ШД моделі Leadshine Technology 57CM21X-M-L200 забезпечують точність позиціонування

Система керування верстатом

Система RuiDa RDC6445S (EC) - це система управління лазерним верстатом нового покоління, розроблена компанією RD Co., Ltd. Крім традиційних для продуктів компанії апаратної стабільності та стійкості до електричних пошкоджень, дана система здатна з'єднуватися з ПК по USB2.0 або Ethernet, а також працювати під управлінням удосконаленого ПЗ, що дозволяє зберігати більше файлів

      Кнопки керування верстатом

        Панель керування RuiDa

Механічна система відкривання корпусу

Колесо для легкого транспортування
