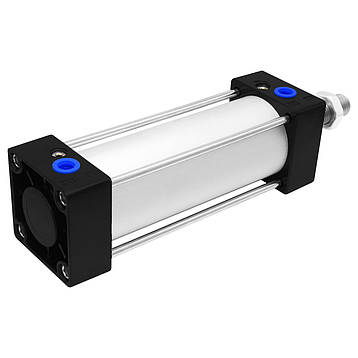

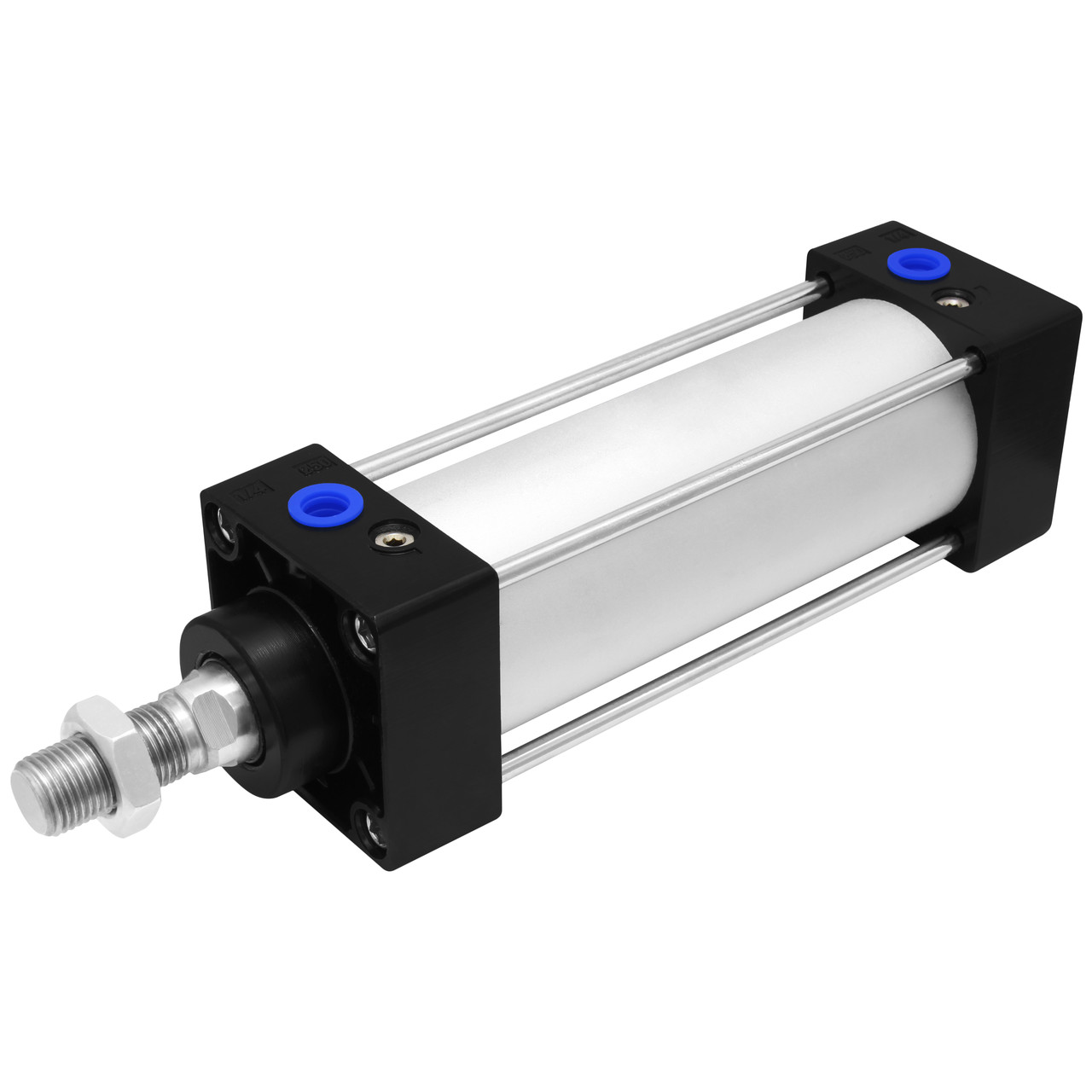

Пневмоциліндр SC 63x200, поршневий одноштоковий пневматичний циліндр двосторонньої дії, хід 200 мм

Пневмоциліндр SC 63x200 з регульованим демпфуванням, поршневий одноштоковий пневматичний циліндр двосторонньої дії з ходом штока 200 мм

SC 63x200 - поршневий одноштоковий пневмоциліндр двосторонньої дії з діаметром поршня 63 мм, який перетворює енергію стисненого повітря в механічне лінійне переміщення вихідної ланки в діапазоні до 200 мм.

Модель є двопозиційною, так як має всього два крайніх фіксованих положення поршня.

У пневмоциліндрі SC 63x200 використовується регульоване демпфування, яке шляхом відсікання частини повітря з його подальшим уповільненим випуском через дроселі, знижує ударне навантаження в кінці ходу штока. Таке рішення дозволяє запобігти характерному звуку стуку поршня і передчасному зносу елементів обладнання.

Жорсткість конструкції забезпечують шпильки, яка стягують кришки і гільзу пневмоциліндра. На штоку є різьба М16х1.5 для зручного монтажу сполучних елементів ведених механізмів (як правило, у таких випадках використовуються шарнірні та вилкоподібні головки, муфти тощо).

Принцип роботи: прямий і зворотний рух поршня всередині гільзи здійснюється за рахунок поперемінної подачі підготовленого стисненого повітря в одну з порожнин циліндра, в той час як інша з'єднана з атмосферою. Тиск, що утворився у порожнині з повітрям, переміщує поршень разом зі штоком на певну відстань, створюючи при цьому штовхаюче або тягнуче зусилля.

Області застосування: пресове виробництво, конвеєрні системи, підйомні механізми, транспортні засоби тощо.

Особливості:

• Простота та надійність конструкції

• Висока точність позиціювання штока

• Широкий діапазон робочого тиску

• Пневматичне демпфування з регулюванням

• Високий коефіцієнт корисної дії

• Можливість застосування в агресивному та пожежонебезпечному середовищах

• Мінімальні витрати на обслуговування

Характеристики:

Модель: SC 63x200

Серія: SC

Тип дії: двостороння

Конструкція: зовнішні шпильки

Діаметр поршня: 63 мм

Хід штока: 200 мм

Швидкість ходу поршня: 30~800 мм/с

Робоче середовище: очищене стиснене повітря (тонкість очищення 40 мкм)

Робочий тиск: 0.1-1.0 МПа

Максимальний тиск, що витримується: 1.5 МПа

Сила тяги при тиску 0.5 МПа: 124 кг

Демпфування: пневматичне регульоване

Розмір демпфування: 21 мм

Різьба штока: М16х1.5

Різьба отвору подачі повітря: Rc 3/8"

Магнітне кільце на поршні: ні

Температура навколишнього середовища: -20...+80 °С

Матеріал гільзи: алюміній

Матеріал кришок: алюміній

Матеріал штока: сталь

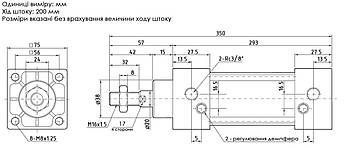

Габаритні розміри: 350х75х75 мм

Вага нетто: 2 кг
