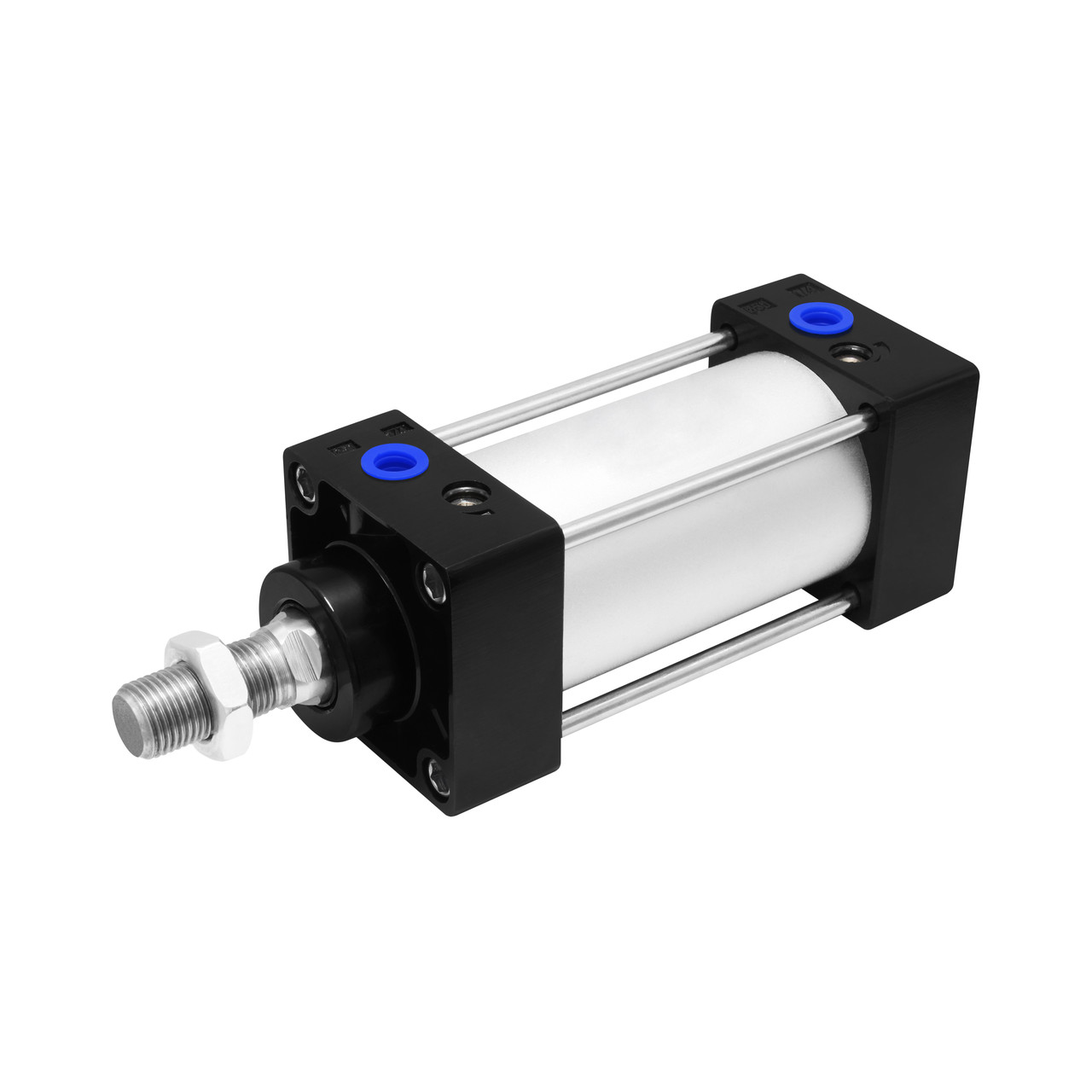

Пневмоциліндр SC 50x50 з регульованим демпфуванням, поршневий одноштоковий пневматичний циліндр двосторонньої дії з ходом штока 50 мм

SC 50x50 - компактний поршневий одноштоковий пневмоциліндр двосторонньої дії з діаметром поршня 50 мм, який перетворює енергію стисненого повітря в механічне лінійне переміщення вихідної ланки в діапазоні до 50 мм.

Модель є двопозиційною, так як має всього два крайніх фіксованих положення поршня.

У пневмоциліндрі SC 50x50 використовується регульоване демпфування, яке шляхом відсікання частини повітря з його подальшим уповільненим випуском через дроселі, знижує ударне навантаження в кінці ходу штока. Таке рішення дозволяє запобігти характерному звуку стуку поршня і передчасному зносу елементів обладнання.

Увага! Для пневмоциліндра забороняється використовувати масло замість стисненого повітря в якості енергоносія!

Жорсткість конструкції забезпечують шпильки, які стягують кришки і гільзу пневмоциліндра. На штоку є різьба М16х1.5 для зручного монтажу сполучних елементів ведених механізмів (як правило, у таких випадках використовуються шарнірні та вилкоподібні головки, муфти тощо).

Принцип роботи: прямий і зворотний рух поршня всередині гільзи здійснюється за рахунок поперемінної подачі підготовленого стисненого повітря в одну з порожнин циліндра, в той час як інша з'єднана з атмосферою. Тиск, що утворився у порожнині з повітрям, переміщує поршень разом зі штоком на певну відстань, створюючи при цьому штовхаюче або тягнуче зусилля.

Області застосування: пресове виробництво, конвеєрні системи, підйомні механізми, транспортні засоби тощо.



Особливості:

  • Простота та надійність конструкції

  • Висока точність позиціювання штока

  • Широкий діапазон робочого тиску

  • Пневматичне демпфування з регулюванням

  • Високий коефіцієнт корисної дії

  • Можливість застосування в агресивному та пожежонебезпечному середовищах

  • Мінімальні витрати на обслуговування



Характеристики:

Модель: SC 50x50

Серія: SC

Тип дії: двостороння

Конструкція: зовнішні шпильки

Діаметр поршня: 50 мм

Хід штока: 50 мм

Швидкість ходу поршня: 30~800 мм/с

Робоче середовище: очищене стиснене повітря (тонкість очищення 40 мкм)

Робочий тиск: 0.1-1.0 МПа

Максимальний тиск, що витримується: 1.5 МПа

Сила тяги при тиску 0.5 МПа: 78 кг

Демпфування: пневматичне регульоване

Розмір демпфування: 21 мм

Різьба штока: М16х1.5

Різьба отвору подачі повітря: Rc 1/4"

Магнітне кільце на поршні: ні

Температура навколишнього середовища: -20...+80 °С

Матеріал гільзи: алюміній

Матеріал кришок: алюміній

Матеріал штока: сталь

Габаритні розміри: 200х62х62 мм

Вага нетто: 1 кг



Увага!

Виробник залишає за собою право вносити зміни в конструкцію виробу, що не погіршують його якість, без попереднього повідомлення покупця. Інформація на сайті є актуальною на момент її опублікування.

Зовнішній вигляд товару може відрізнятись від фотографій на сайті. Розбіжність зовнішнього вигляду та комплектності реального товару з фотографіями на сайті не є показником неналежної якості виробу.

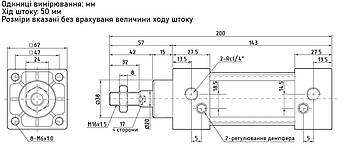

Перед покупкою наполегливо рекомендуємо ознайомитися з кресленнями виробу.

Комплект поставки
  • Пневмоциліндр SC 50x50

Дивіться всі наші оголошення
Основні
Країна виробникКитай
ТипПневмоциліндр
Мінімальний робочий тиск0.1 МПа
Максимальний робочий тиск1 МПа
Матеріал виробуАлюміній
Мінімальна робоча температура-20 град.
Максимальна робоча температура80 град.
Вага1 кг
Довжина200 мм
Ширина62 мм
Основні
Робочі умовиочищений стиснений повітря (тонкість очищення 40 мкм)
Тип діїдвостороннє
Конструкціязовнішні шпильки
Діаметр поршня50 мм
Швидкість ходу поршня30~800 мм/с
Максимальний витримуваний тиск1.5 МПа
Сила тяги за тиску 0.5 МПа78 кг
Демпфіруванняпневматична регульоване
Різь штокаМ16х1.5
Магнітне кільце на поршнінемає
Хід штока50 мм
Величина демпфування21 мм
Різь отвору подавання повітряRc 1/4"
  • Ціна: 920 ₴
  • Готово до відправки
  • Код: 08-101

920 ₴
