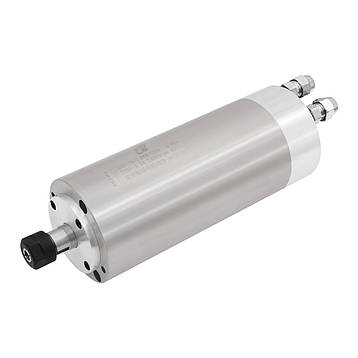

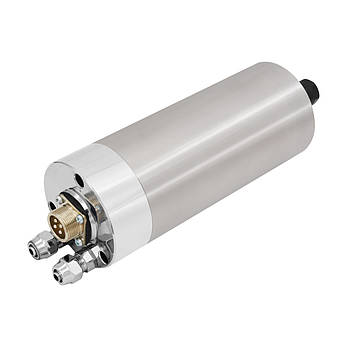

Трифазний циліндричний шпиндель діаметром 65 мм із водяним охолодженням GDZ-18-2 Ø65X210 для фрезерного верстата з ЧПК

GDZ-18-2 Ø65X210 - високошвидкісний трифазний шпиндель потужністю 0.8 кВт з примусовим рідинним охолодженням, який застосовується в верстатах із ЧПК для неглибокої обробки м'якої деревини та пластику. Електродвигун цієї моделі обладнаний чотирма високообертовими металевими підшипниками, які не потребують обслуговування. Процес зниження їхнього температурного режиму здійснюється завдяки циркуляції рідини (дистильована вода або антифриз) всередині корпусу шпинделя.

Установлення інструмента виконується ручним способом — фреза монтується в цанговий затискач і фіксується гайкою. Керування шпинделем здійснюється за допомогою перетворювача частоти.

GDZ-18-2 Ø65X210 загалом використовується на деревообробних фрезерно-гравіювальних верстатах, однак може застосовуватися й в іншому обладнанні.

Переваги шпинделя з рідинним охолодженням:

Проти повітряного охолодження, шпиндель з рідинним охолодженням зазвичай має меншу вартість. Такий шпиндель працює з низьким рівнем шуму, за умови, що сам різальний інструмент працює тихо. Електродвигун має циліндричну форму корпусу, тому кріпиться за допомогою спеціального кронштейна, що дає змогу легко регулювати його висоту і розширити можливості верстата під час роботи з довгими фрезами та високими заготовками.

Недоліки шпинделя з рідинним охолодженням:

До вад можна віднести те, що для повноцінної роботи шпинделя з рідинним охолодженням потрібне додаткове обладнання: насос, вентилятор, радіатор, бачок і трубки. Також у шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу.

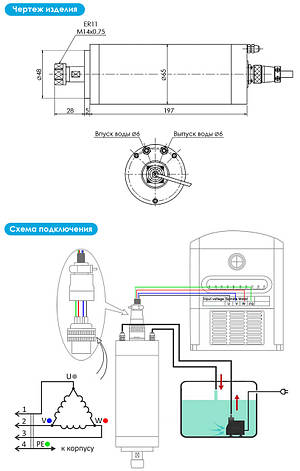

 Технічні характеристики:

Модель: GDZ-18-2 Ø65X210

Тип приводу: асинхронний

Тип охолодження: рідинне (водне)

Форма корпусу: циліндр

Тип кріплення: кронштейн

Діаметр: 65 мм

Потужність: 0.8 кВт

Кількість фаз: 3

Кількість полюсів: 2

Напруга живлення: 220 В

Струм: 3.5 А

Частота: 400 Гц

Максимальна швидкість: 24 000 об/хв

Мінімальна швидкість: 6000 об/хв

Конус: ER11

Модель гайки: ER11-А (М14х0.75)

Радіальне биття: ≤0.01 мм

Підшипники: 2х7002C P4, 2х7000C P4

Максимальна робоча температура підшипникової опори: 65°С

Клас захисту: ІР54

Вага нетто: 2.9 кг

• Шпиндель GDZ-18-2 Ø65X210
• Роз'єм для під'єднання H17-4
• Цанга ER11 6 мм

Інвертор H100-1.5S2-1B, 1.5 kW, 7 A, 220 V

Кронштейн для кріплення шпинделя 65 мм

Притискач для шпинделя 65 мм

Роз'єм H17-4 для шпинделя

Кабель мідний багатожильний екранований TRVVP 4x1.5

Помпа водяна заглибна FK-3.2m 75 Вт

Трубка для охолоджувальної рідини 5.5х8

Комплект радіально-упорних дуплексних підшипників H7000CTA 2RZ P4 DT

Комплект радіально-постійних дуплексних підшипників H7002C 2RZ P4 DTA

Щітка — насадка на шпиндель діаметром 65 мм

Набір цанг ER11 14 штук 0.5-7

Гайка ER11-A М14х0,75

Системи охолодження (трубки для подавання СОЖ, вентилятори, радіатори тощо)

Фрези
