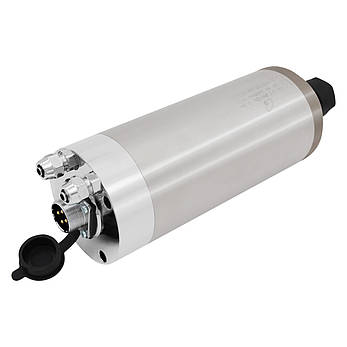

Шпиндель з водяним охолодженням GDZ-23-2 Ø 80X225 (2.2 кВт, 220 В, 8 А, ER20) для фрезерного верстата з ЧПК
Трифазний циліндричний шпиндель діаметром 80 мм із водяним охолодженням GDZ-23-2 Ø80X225 для фрезерного верстата з ЧПК
GDZ-23-2 Ø80X225 - високошвидкісний трифазний шпиндель потужністю 2.2 кВт з примусовим рідинним охолодженням, який застосовується в верстатах із ЧПК для оброблення твердої деревини та пластику, а також для неглибокого гравіювання та фрезерування м'яких металів. Електродвигун цієї моделі обладнаний трьома високообертовими металевими підшипниками, які не потребують обслуговування. Процес зниження їхнього температурного режиму здійснюється завдяки циркуляції рідини (дистильована вода або антифриз) всередині корпусу шпинделя.
Установлення інструмента виконується ручним способом — фреза монтується в цанговий затискач і фіксується гайкою. Керування шпинделем здійснюється за допомогою перетворювача частоти.
GDZ-23-2 Ø80X225 загалом використовується на деревообробних фрезерно-гравіювальних верстатах, однак може застосовуватися й в іншому обладнанні.
Переваги шпинделя з рідинним охолодженням:
Проти повітряного охолодження, шпиндель з рідинним охолодженням зазвичай має меншу вартість. Такий шпиндель працює з низьким рівнем шуму, за умови, що сам різальний інструмент працює тихо. Електродвигун має циліндричну форму корпусу, тому кріпиться за допомогою спеціального кронштейна, що дає змогу легко регулювати його висоту і розширити можливості верстата під час роботи з довгими фрезами та високими заготовками.
Недоліки шпинделя з рідинним охолодженням:
До вад можна віднести те, що для повноцінної роботи шпинделя з рідинним охолодженням потрібне додаткове обладнання: насос, вентилятор, радіатор, бачок і трубки. Також у шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу.
Технічні характеристики:
Модель: GDZ-23-2 Ø80X225
Тип приводу: асинхронний
Тип охолодження: рідинне (водне)
Форма корпусу: циліндр
Тип кріплення: кронштейн
Діаметр: 80 мм
Потужність: 2.2 кВт
Кількість фаз: 3
Кількість полюсів: 2
Напруга живлення: 220 В
Струм: 8 А
Частота: 400 Гц
Максимальна швидкість: 24 000 об/хв
Мінімальна швидкість: 6000 об/хв
Крутний момент: 0.88 Нм
Конус: ER20
Модель гайки: ER20-А (М25х1.5)
Радіальне биття: ≤0.01 мм
Підшипники: 2х7005C P4, 1х7002C P4
Максимальна робоча температура підшипникової опори: 65°С
Клас захисту: ІР54
Вага нетто: 5.1 кг
- Шпиндель GDZ-23-2 Ø80X225
- Роз'єм для під'єднання WP20-4
- Цанга ER20 6 мм
Інвертор H100-2.2S2-1B, 2.2 kW, 11 A, 220 V
Кронштейн для кріплення шпинделя 80 мм
Притискач для шпинделя 80 мм

Роз'єм WP20-4 для шпинделя

Кабель мідний багатожильний екранований TRVVP 4x1.5

Помпа водяна заглибна FK-3.2m 75 Вт

Трубка для охолоджувальної рідини 5.5х8

Комплект радіально-постійних дуплексних підшипників H7002C 2RZ P4 DTA
Шпиндельний радіально-упорний кульковий підшипник 7002С P4

Комплект радіально-упорних дуплексних підшипників H7005C 2RZ P4 DTA

Щітка — насадка на шпиндель діаметром 80 мм
Набір цанг ER20 13 штук 0.5-13

Гайка ER20-A М25х1,5

Системи охолодження (трубки для подавання СОЖ, вентилятори, радіатори тощо)
