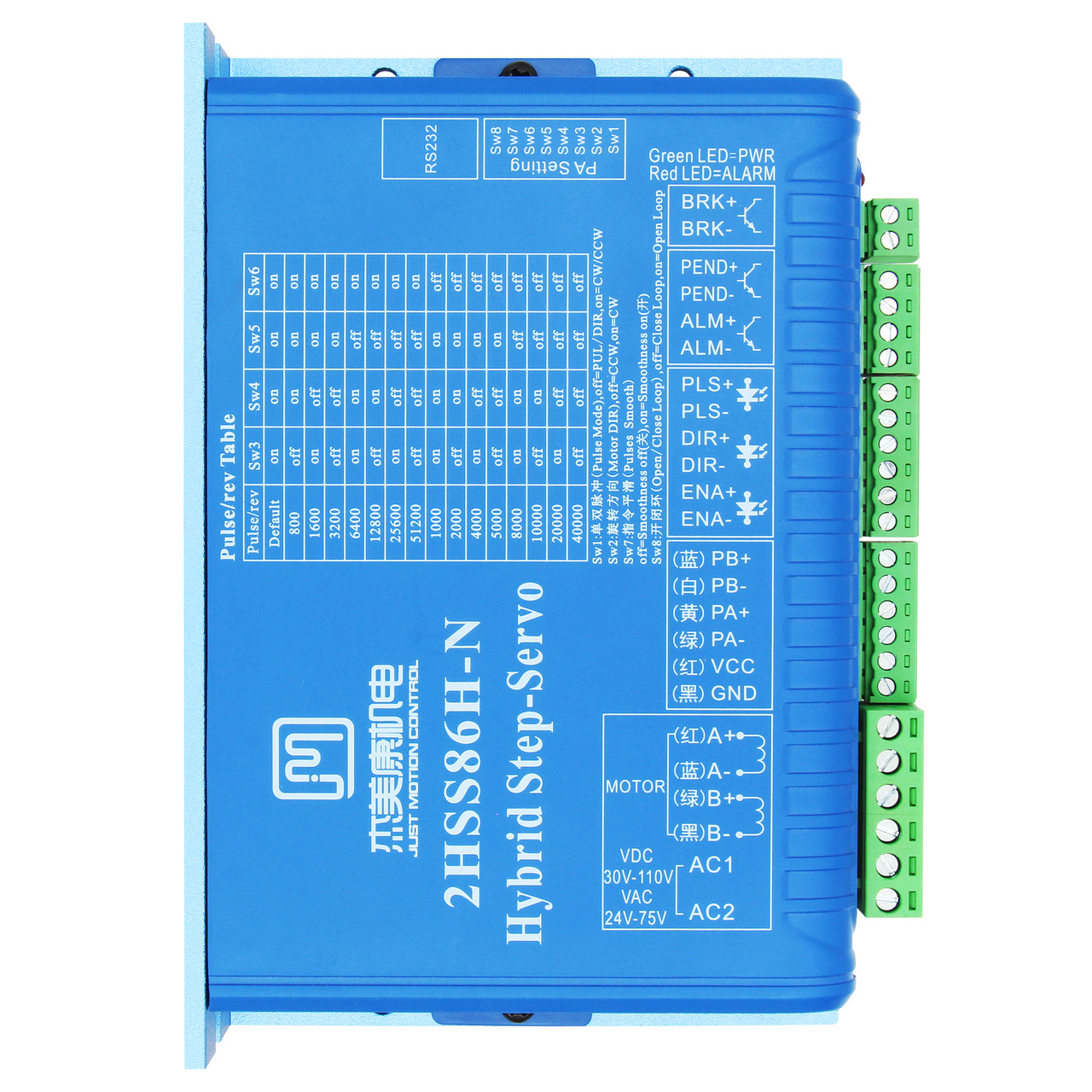

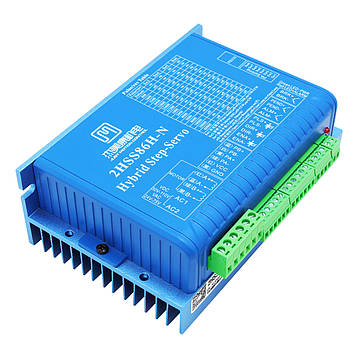

Цифровий гібридний кроковий серводрайвер 2HSS86H-N для крокового двигуна з енкодером (зворотним зв'язком) серії 86, драйвер двофазного крокового двигуна

2HSS86H-N - високопродуктивний цифровий двофазний драйвер на основі новітнього 32-бітного DSP процесора, який використовується для управління кроковим двигуном із зворотним зв'язком або звичайним кроковим двигуном серії 86 (вибір за допомогою DIP-перемикача).

За рахунок встановленого на валу двигуна високоточного оптичного інкрементального енкодера (у разі роботи з кроковим двигуном з енкодером), водій отримує інформацію в режимі реального часу про положення ротора кожні 50 мкс, що дає можливість пристрою компенсувати відхилення переміщення, забезпечуючи точне позиціювання.

Стабільна робота без пропуску кроків, швидка реакція на команди, зниження тепловиділення і вібрації двигуна роблять цю модель ідеальним варіантом для систем, в яких потрібні швидкісні пересування з мінімальним люфтом.

Пристрій побудований на базі 2HSS86H-N є хорошим і більш дешевим аналогом зв'язки серводрайвер + серводвигун.

Застосування: гравіювальні і лазерні верстати, плоттери, обладнання для автоматичних збірок, монтажне обладнання тощо

• Новітній 32-бітний процесор DSP

• Контроль позиції ротора за допомогою зворотного зв'язку для запобігання пропуску кроків

• Забезпечення плавного руху і низький рівень шуму двигуна

• Забезпечення стабільного обертального моменту двигуна при навантаженні і високої швидкості обертання

• Швидкий відгук на команду

• Підтримка протоколу управління STEP/DIR і CW/CCW

• 16 режимів мікрокроку

• Захист від перевантаження по струму, перенапруги і помилок положення

• Перевагу над драйверами крокових двигунів з розімкненим контуром

• Низька вартість у порівнянні з серводрайверами

Технічні характеристики:

Виробник: Shenzhen Just Motion Control Electromechanics

Модель: 2HSS86H-N

Кількість фаз: 2

Вхідна напруга: DC 30~110 В або AC 24~75 В

Вихідний струм в режимі замкнутого контуру (значення за замовчуванням): 6 А

Вихідний струм в режимі розімкнутого контуру (значення за замовчуванням): 4 А

Струм логічного сигналу: 7~16 мА

Дозвіл енкодера (значення за замовчуванням):  (1000 імп/об)

Максимальний струм енкодера: 50 мА

Опір ізоляції: ≥500 МОм

Вібрація: ≤5.9 м/с2

Підтримувані сигнали: STEP/DIR і CW/CCW

Частота імпульсів вхідного сигналу: 0~200 кГц

Швидкість зв'язку: 57.6 кбіт/с

Кількість режимів мікрокроку: 16 (максимум 51200 імп/об)

Спосіб охолодження: радіатор + вентилятор

Навколишнє середовище: уникати запиленості, масляного туману і агресивних газів

Температура повітря навколишнього середовища під час роботи: 0...+70 °C

Температура зберігання: -20...+80 °С

Вологість повітря під час роботи: 40~90%

Вага: 500 г
