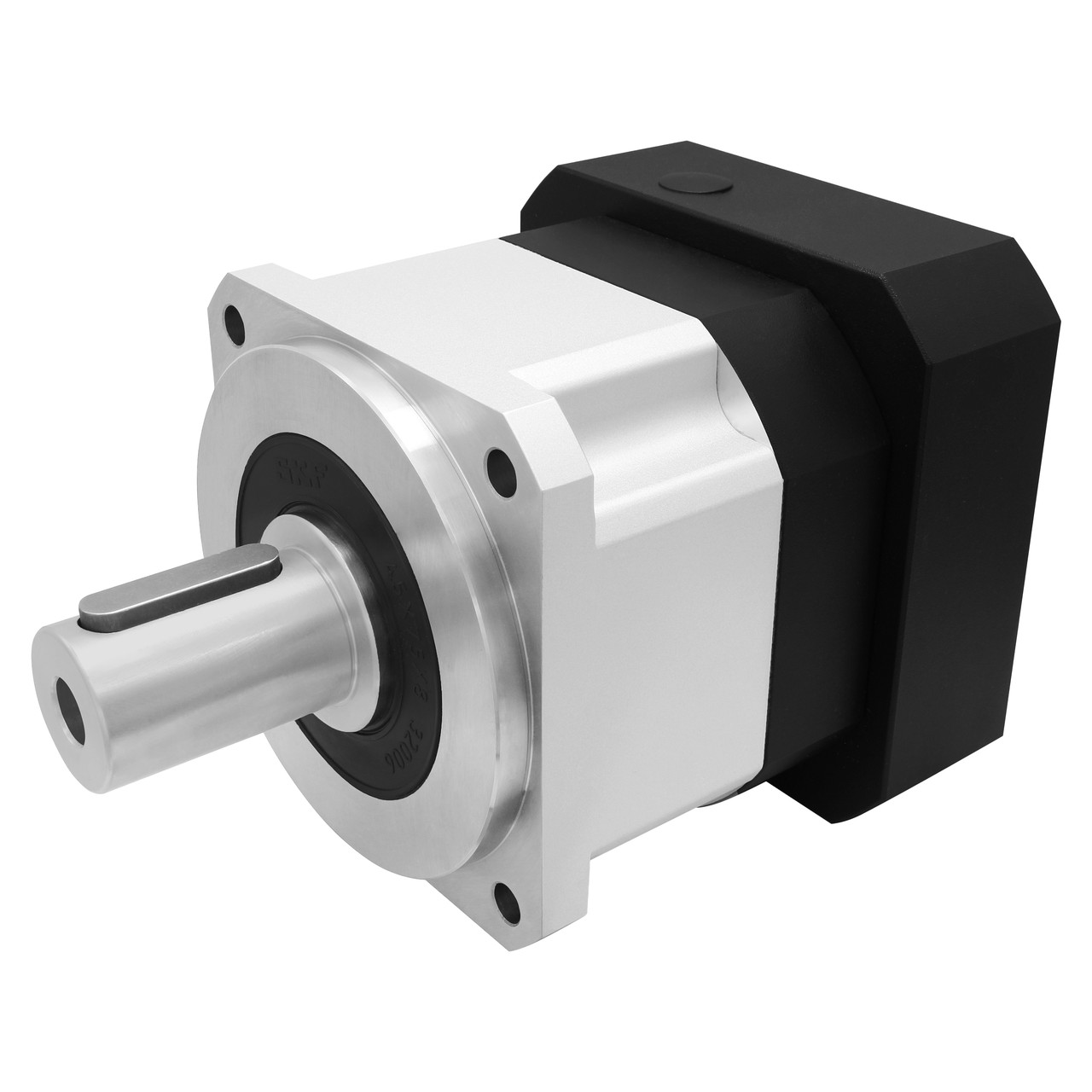

Редуктор планетарний (диференціальний) механічний 130PGL10K 1:10 для серводвигуна з фланцем 130, планетарна передача

130PGL10K - високоякісний механізм, який за рахунок планетарної передачі з редукцією 1:10 перетворює крутний момент серводвигуна з фланцем 130 мм. Маючи високу жорсткість на скручування, редуктор такого типу може передавати великий обертальний момент, вхідний і вихідний вали при цьому є співвісними. У даній моделі використовуються потовщені зубчасті колеса і шліфовані високоточні високоміцні підшипники.

Для надійної фіксації вхідного вала на редукторі є затискна втулка. Так як серія PG має відносно малий люфт і високу плавність роботи, редуктори такого типу використовують в різному прецизійному обладнанні (промислові роботи, друковані та пакувальні машини, медичне обладнання, засоби автоматизації тощо).

Діаметр отвору під вхідний вал складає 22 мм (при необхідності, можна використовувати перехідні втулки під вал).

Особливості:

• Висока точність

• Висока жорсткість на скручування

• Висока плавність роботи

• Високий вхідний обертальний момент

• Висока вхідна швидкість

• Високий ККД

• Співвісність вхідного і вихідного валів

• Невеликий люфт

• Низький рівень шуму

• Тривалий термін служби

Технічні характеристики:

Серія: PG

Модель: 130PGL10K

Тип редуктора: планетарний

Ступені редукції: 1

Передавальне відношення (коефіцієнт зменшення): 1:10

Передній фланець: 115 мм

Фланець задній: 130 мм

Діаметр переднього валу: 32 мм

Шпонка переднього валу: 10 мм

Діаметр отвору під вхідний вал: 22 мм

Шпонка вхідного вала: 8 мм

Номінальний вихідний обертальний момент: 174 Нм

Максимальний вихідний обертальний момент: 435 Нм

Номінальна вхідна швидкість: 2500 об/хв

Максимальна вхідна швидкість: 5000 про/хв

Люфт: ≤12 arcmin (≤0.2°)

Торсіонна жорсткість: 15.5 Нм/хвилина дуги

Ефективність: ≥95 %

Рівень шуму: ≤65 дБ

Клас захисту: IP65

Термін служби: ~20 000 годин (~10 000 годин безперервної роботи)

Матеріал корпусу: алюміній, сталь

Робоча температура навколишнього середовища: -10...+90 °C

Вага: 7.3 кг

• Редуктор планетарний 130PGL10K (1 шт.)
