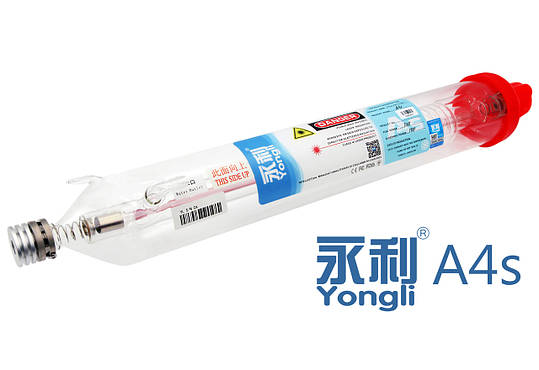

Лазерна трубка CO2 Yongli A4s 100 Вт для гравера, лазерний випромінювач CO2, фото 1

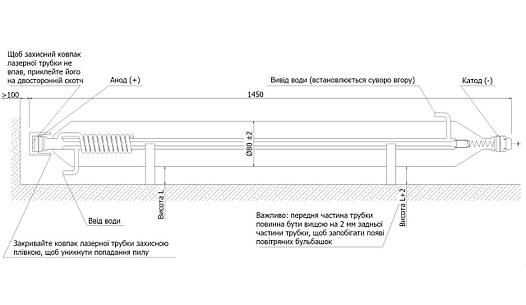

Лазерна трубка CO2 Yongli A4s 100 Вт для гравера, лазерний випромінювач CO2, фото 3

Лазерна трубка CO2 Yongli A4s 100 Вт для гравера, лазерний випромінювач CO2

Опис
Характеристики
Інформація для замовлення

Лазерна трубка CO2 Yongli A4s 100 Вт для гравера, лазерний випромінювач CO2 для верстата з ЧПУ

Yongli A4s - високопродуктивна лазерна трубка серії As від великої компанії Jilin Yongli Laser Technology номінальною потужністю 100 Вт. Конструктивно цей пристрій являє собою скляну колбу діаметром 80 мм і завдовжки 1450 мм усередині якої містяться: внутрішня трубка (місце формування лазерного випромінювання) зі сумішшю газів CO2-N2-He, зовнішня трубка (захищає серцевину від зовнішніх впливів, також усередині якої містяться: внутрішня трубка із сумішшю з газів CO2-N2-He (місце формування лазерного випромінювання), зовнішня трубка (захищає серцевину від зовнішніх впливів, також усередині неї циркулює охолоджувальна рідина) і змієвик. Також на лівому торці виробу (на стороні анода) розташоване спеціальне дзеркало, яке відбиває промінь у протилежний бік, тобто в напрямку напівпрозорого дзеркала (знаходиться на боці катода), через який власне і проходить лазерний промінь. Анод і катод в свою чергу є електродами на які подається електричний струм від блока високої напруги.

Yongli A4s забезпечує малу лазерну крапку з великою концентрацією енергії й чіткий, стабільний потік без розсіювання і пульсації, що дає чудовий результат як під час гравіювання, так і під час різання різних матеріалів.

Оскільки такий тип лазера має підвищену тепловіддачу під час роботи, для збільшення терміну експлуатації трубки потрібне використання системи рідинного охолодження. Подача води та її злив відбувається через спеціальні патрубки під дією зовнішньої помпи (чиллера). Головною вадою трубки CO2 є втрата властивостей (зниження потужності) з плином часу незалежно від годин напрацювання. Це відбувається внаслідок деградації газової суміші.

Принцип роботи лазерної трубки: завдяки високовольтним імпульсам, що виходять від блока високої напруги, у внутрішній трубці відбувається розпалювання газу. У цей момент його молекули іонізуються. Постійний електричний струм, який протікає через випромінювач, приводить іони в стан, за якого вони починають виділяти фотони. На виході з трубки лазерний промінь потрапляє через систему відбивачів на фокусувальну лінзу, яка формує дуже тонкий і потужний промінь, який виконує оброблення матеріалу.



Особливості:

  • Висока якість виробу завдяки першокласним комплектуючим

  • Міцна скляна колба від відомого виробника SCHOTT (Німеччина)

  • Внутрішня оптика від відомого виробника II-VI Infrared (США)

  • Висока та стабільна потужність випромінювання

  • Можливість оброблення різних неметалевих матеріалів

  • Висока швидкість оброблення матеріалів

  • Гвинтове під'єднання дротів

  • Наявність захисного ковпака із силікону

  • Простота у встановленні

  • Прийнятна ціна

  • Тривалий термін експлуатації



Застосування: лазерний верстат на основі трубки CO2



Оброблювані матеріали: неметал

Гравіювання: картон, папір, гума, шкіра, тканина, фанера, дерево, скловолокно, акрил, пластик, пінопласт, кераміка, граніт, мармур і т. п.

Різання: картон, папір, гума, шкіра, тканинафанера, дерево, оргскло, акрил, пластик, пінополістирол і т. п.



 Технічні характеристики:

Виробник: Jilin Yongli Laser Technology

Серія: As

Модель: A4s

Номінальна потужність: 100 Вт

Максимальна потужність: 130 Вт

Ступінь стабілізації потужності: ≤5%

Робоча напруга: 19 кВ

Напруга запалювання: 28 кВ

Рекомендований блок розпалювання: YL-U1 або аналог

Робочий струм (рекомендований): 22 мА

Піковий струм: 28 мА

Довжина хвилі: 10.6 мкм

Газова суміш: вуглекислий газ, азот, гелій (СO2-N2-He)

Режим випромінювання: імпульсний

Мода випромінювання: багатомодове

Оброблювані матеріали: неметали (різка та гравіювання)

Діаметр: 80 мм ±2 мм

Довжина: 1450 мм

Кріплення дротів: гвинтове

Захист анода: силіконовий ковпак

Наявність каталізатора: є

Тип охолодження: рідинний (водяний)

Швидкість водообміну відповідного чиллера: 3-13 л/хв

Рекомендована температура охолоджувальної рідини: +20...+30 °С

Температура довкілля: +15...+30 °С

Вологість довкілля: 30...60%

Термін служби: ~12000 годин

Вага в упаковці: 4.6 кг

Корисні поради!
  • Потужність високовольтного блока живлення має бути вищою на 10-20% номінальної потужності лазерної трубки або хоча б рівна їй. Якщо блок живлення працюватиме на пікових навантаженнях, він швидко вийде з ладу і "посадить потужність" лазерної трубки.

  • Режим роботи лазерного випромінювача не має перевищувати 90% від його номінальної потужності.

  • Під час роботи з лазером не дивіться безпосередньо на лазерний промінь, завжди надягайте захисні окуляри. Уникайте потрапляння в очі або на шкіру прямих променів лазера.

  • Для охолодження використовуйте тільки чисту дистильовану воду. Використання антифризу або тосолу не рекомендується!

  • Порядок дій у разі забруднення поверхонь дзеркал: вимкніть напругу живлення лазера; здути пил із поверхні дзеркала; розбризкати чистий спирт на поверхні дзеркала; увімкнути лазер тільки після випаровування спирту; якщо перераховані методи неефективні, треба звернутися до фахівців.

  • Заборонено чистити дзеркало лазерної трубки ацетоном!

  • Під час випробування лазерного променя потрібно перебувати у 30 см від вихідного дзеркала!

Комплект постачання
  • Лазерна трубка CO2 Yongli A4s 100 Вт (1 шт.)
Увага! Кабелі для під'єднання трубки до джерела живлення до комплекту постачання не входять!
До цієї трубки в нас можна придбати

Блок живлення високої напруги для лазерної трубки CO2 DY20 150 ВтБлок питания высокого напряжения для лазерной трубки CO2 DY20 150 Вт, фото 2

Промисловий чиллер S&A CW-5202AHПромышленный чиллер S&A CW-5202AH, фото 2

Окуляри захисні для CO2 лазера GCO2-9500/12000-OD7+ Очки защитные для CO2 лазера GCO2-9500/12000-OD7+, фото 2



Дивіться всі наші оголошення





Основні
ВиробникYongli
Країна виробникКитай
Гарантійний термін6 міс
Основні
Довжина1450 мм
Піковий струм28 мА
СеріяAs
Діаметр80 мм ±2 мм
Вологість навколишнього середовища30...60%
Температура навколишнього середовища+15...+30 °С
МодельA4s
Термін служби~12000 годин
Номінальна потужність100 Вт
Максимальна потужність130 Вт
Напруга запалювання28 кВ
Рекомендований блок розпалуYL-U1 або аналог
Довжина хвилі10.6 мкм
Газова сумішвуглекислий газ, азот, гелій (СО2-N2-He)
Режим випромінюванняімпульсний
Мода випромінюваннябагатомодове
Оброблювані матеріалинеметали (різання і гравіювання)
Кріплення проводівгвинтове
Захист анодасиліконовий ковпак
Наявність каталізатораприсутній
Тип охолодженнярідинний (водяний)
Рекомендована температура охолоджуючої рідини+20...+30 °С
Вага в упаковці4.6 кг
Робоча напруга19 кВ
Ступінь стабілізації потужності≤5%
Швидкість водообміну відповідного чиллера3-13 л/мин
Робочий струм (рекомендований)22 мА
