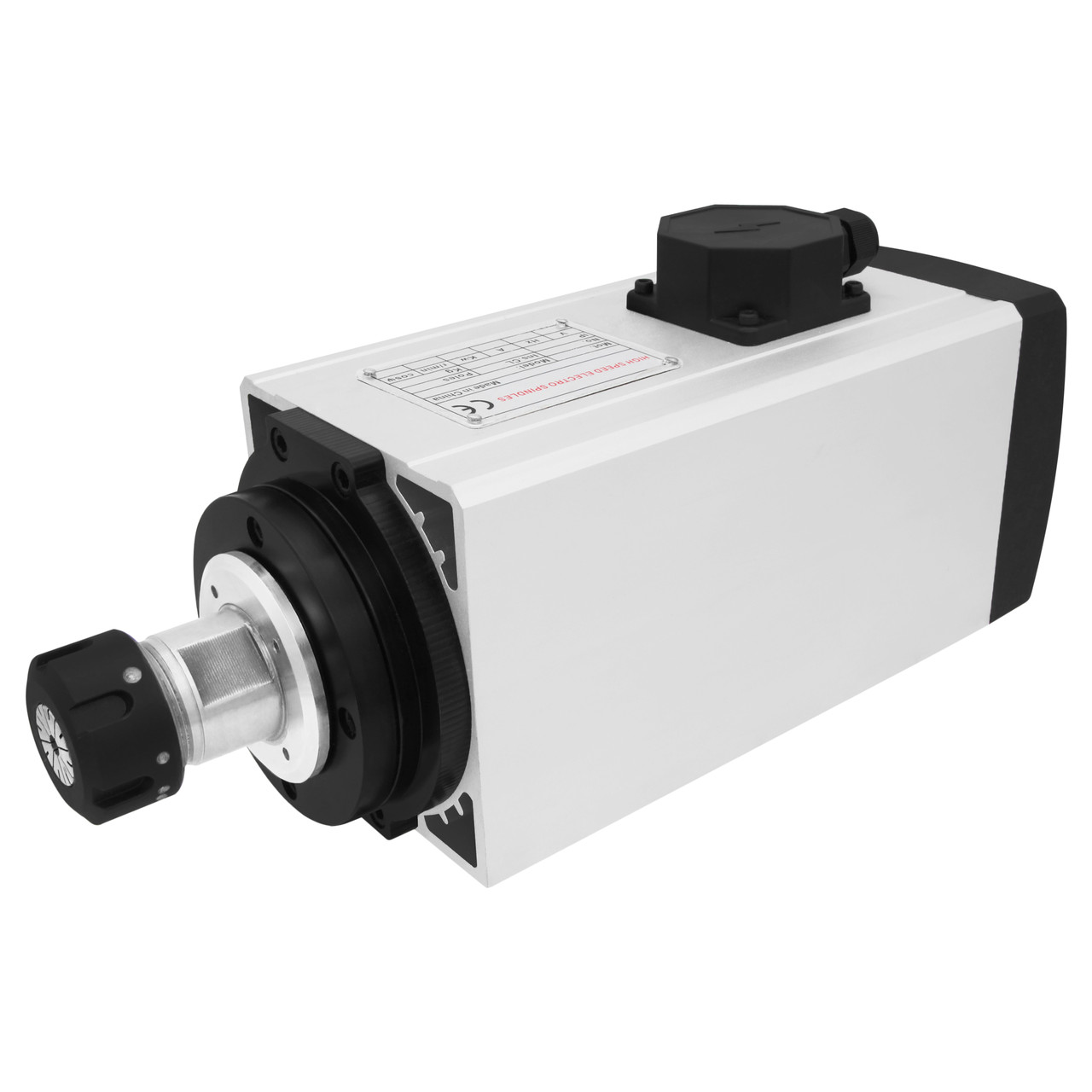

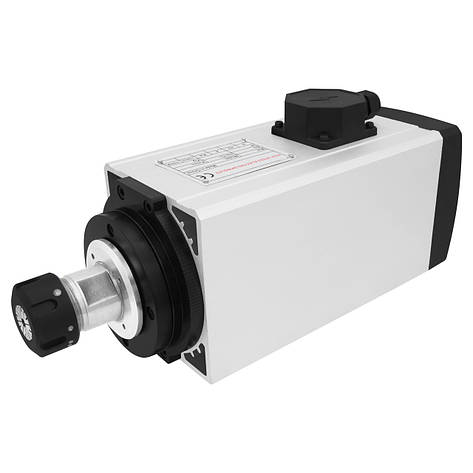

Трифазний шпиндель із повітряним охолодженням EYS1250C-18/6.0 6.0 кВт 380 В 10.5 A ER32 для фрезерного верстата з ЧПК

EYS1250C-18/6.0 - високошвидкісний трифазний шпиндель із повітряним охолодженням, який застосовується в верстатах із ЧПК для оброблення дерева, пластику та м'яких металів. Установлення інструмента виконується ручним способом — фреза кріпиться в цанговий затискач і фіксується гайкою. Охолодження шпинделя здійснюється завдяки крильчатці, яка встановлена на валу двигуна. Це дає змогу істотно спростити роботу з ним, порівнюючи зі шпинделями, які мають рідинне охолодження, оскільки не потрібно помпи та трубок підведення/відведення рідини. До того ж потік повітря видуває стружку із зони різання.

Але попри всі свої переваги, такий тип шпинделя має і вади, головними з яких є сильніший шум і нагрівання під час роботи. Тому мінімальне значення швидкості обертання має становити не нижче 8000-10000 об/хв. Також EYS1250C-18/6.0 вимагає регулярного чищення, оскільки сорочка охолодження може накопичувати стружку. Керування шпинделем здійснюється за допомогою перетворювача частоти.

                 Цанговий патрон ER32



Повітряне охолодження завдяки крильчатці



             Розподільна коробка

 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Виробник: Huajiang Electrical

Модель: EYS1250C-18/6.0

Тип охолодження: повітряне

Форма корпусу: прямокутна

Наявність фланця: немає

Кількість фаз: 3

Число полюсів: 2

Напруга живлення: 380 В

Потужність: 6 кВт

Струм: 10.5 А

Частота: 300 Гц

Максимальна швидкість обертання: 18000 об/хв

Коефіцієнт потужності (cosΨ): 0.91

Конус: ER32

Клас ізоляції: F

Ступінь захисту: IP54

Підшипники: 2х7205, 2х7009

Биття: ≤0.01 мм

Вага: 18.5 кг

• Шпиндель EYS1250C-18/6.0 (1 шт.)
• Цанга ER32 6 мм (1 шт.)
• Гайковий ключ ER32-UM (1 шт.)
