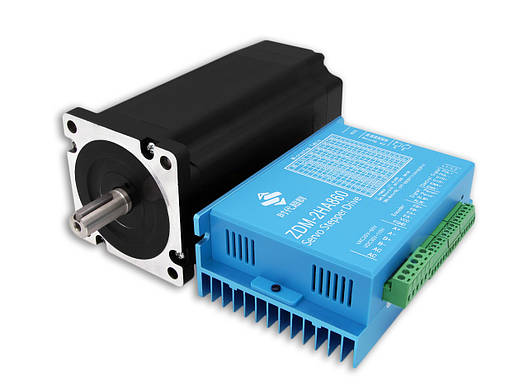

Кроковий сервопривід зі зворотним зв'язком 86EBP181ALC-TKA + ZDM-2HA860, 12.5 Nm

Опис
Характеристики
Специфікація
Інформація для замовлення
Кроковий двигун з драйвером

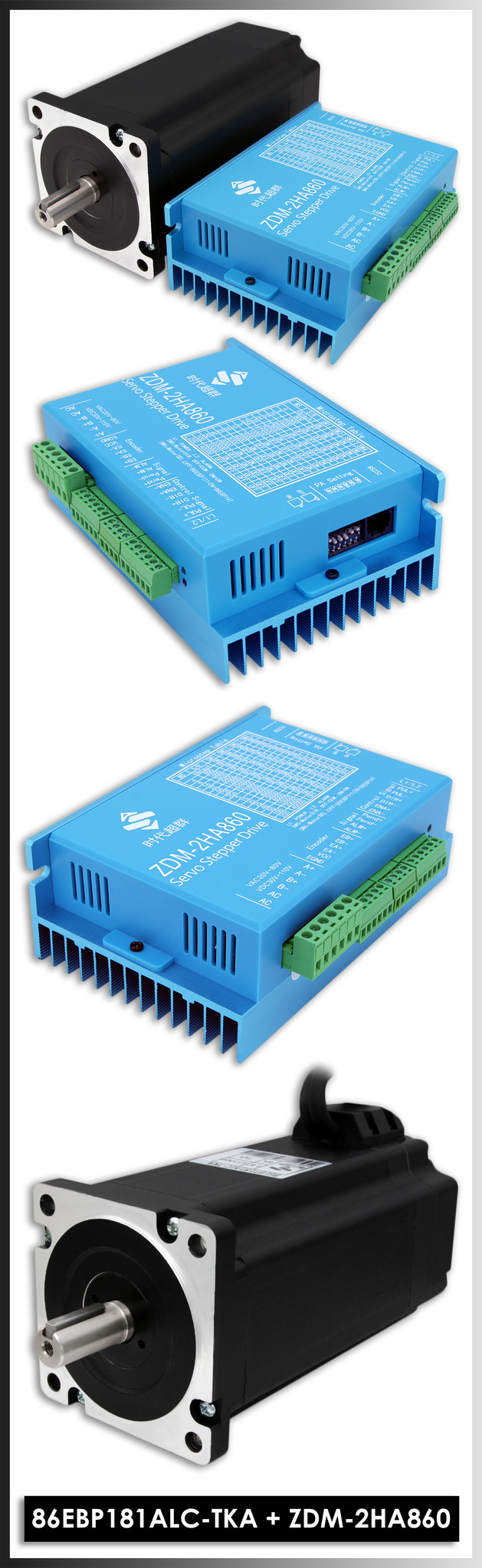

Кроковий сервопривід зі зворотним зв'язком 86EBP181ALC-TKA + ZDM-2HA860

Кроковий двигун 86EBP181ALC-TKA і драйвер ZDM-2HA860 працюють як  система замкнутого циклу. Ця збірка забезпечує високу швидкість відгуку на команду, високу точність роботи без пропуску кроків, немає ефекту коливання ротора в точці зупинки, а також низьку вібрацію.

Застосування: фрезерні верстати, лазерні верстати, маркувальні машини, промислові швейні машини, монтажне обладнання тощо.



Сервокроковий двигун 86EBP181ALC-TKA

86EBP181ALC-TKA — 2-фазний двигун з енкодером, номінальний обертальний момент якого становить 12.5 Нм. Ця модель забезпечує високу точність і плавність роботи за низького рівня шуму та нагрівання. Максимально ефективну роботу двигуна забезпечує драйвер з підтримкою зворотного зв'язку ZDM-2HA860. Двигун також можна під'єднувати до звичайного драйвера, але тоді він працюватиме без точного контролю положення ротора.



Технічні характеристики мотора:

Виробник: Times Brilliant

Модель: 86EBP181ALC-TKA

Кількість фаз: 2

Напруга живлення: 24~110 В (постійний струм)

Номінальний обертальний момент: 12.5 Нм

Струм обмотування: 6 А

Опір обмоток: 0.69 Ом

Ізоляційний клас: В

Індуктивність: 7.2 мГн

Кутовий крок: 1.8°

Номінальна швидкість: 1000 об/хв

Максимальна швидкість: 2000 об./хв

Роздільна здатність енкодера: 1000  імпульсів/поворот

Тип фланця: NEMA 34

Діаметр вала: 14 мм

Довжина кабелів: ~2 м

Робоча температура енкодера: <85 °С

Робоча температура довкілля: -20...+50 °С

Вологість довкілля: макс. 85% (без конденсату)

Вага: 5.395 кг





Сервокроковий драйвер ZDM-2HA860

ZDM-2HA860 - гібридний серводрайвер нового покоління, яке використовує передову технологію векторного керування зі зворотним зв'язком. Ця модель повністю розв'язує проблему втрати кроків, яка притаманна зв'язуванню крокового двигуна зі звичайним драйвером. ZDM-2HA860 неабияк покращує швидкодію і точність двигуна, знижує його нагрівання, вібрацію й енергоспоживання. Крім того, у разі постійного перевантаження двигуна серводрайвер видає сигнал тривоги. Модель ZDM-2HA860 прекрасно працює з гібридними серводвигунами серії 86 і 57. Драйвер обладнаний інтерфейсом RS232 для під'єднання до комп'ютера.



Особливості ZDM-2HA860:

  • Використання нового 32-розрядного чипа DSP для керування двигуном

  • Використання вдосконаленої технології векторного керування зі зворотним зв'язком (двигун працює плавніше з вищою точністю)

  • Точне керування положенням і швидкістю для вимогливих застосунків

  • Технологія зниження нагрівання двигуна

  • Висока динамічна здатність реагування, скорочення часу розгону та гальмування двигуна

  • Можливість регулювання струму (в діапазоні 0~7.2 А)

  • Оптично ізольовані вхідний і вихідний сигнали

  • Частота імпульсного відгуку до 200 кГц

  • 16 видів поділки кроку (до 51200 імпульсів/оберт)

  • Защита от перевантаження по струму, перенапруги, перегрівання

  • Функція відстеження помилок



Технічні характеристики драйвера:

Виробник: Times Brilliant

Модель: ZDM-2HA860

Вхідна напруга (постійний струм): 30~110 В

Вхідна напруга (змінний струм): 20~ 80 В

Вихідний струм: 0~7.2 А

Струм логічного сигналу: 7~20 мА

Частота імпульсів: 0~200 кГц

Опір ізоляції: ≥500 МОм

Струм енкодера: ≤50 мА

Метод охолодження: радіатор + вентилятор

Робоча температура довкілля: 0...+50 °С

Вологість довкілля: 40...90%

Температура зберігання: -20...+80 °С

Стійкість до вібрації: 5.9 м/с2

Вага: 0.525 кг



Корисна порада!
  • Якщо температура довкілля занадто висока, для відведення тепла від драйвера використовуйте зовнішній охолоджувальний вентилятор
  • Уникайте драйверів у місцях із пилом, олійними парами і агресивними газами





Неправильне під'єднання дротів енкодера може призвести до пошкодження як самого енкодера, так і драйвера



Докладнішу інструкцію з експлуатації дивіться у вкладці "Специфікація"

Комплект постачання

- Сервокроковий двигун 86EBP181ALC-TKA(1 шт.)

- Сервокрококвий драйвер ZDM-2HA860 (1 шт.)



До цього приводу в нас можна придбати

Редуктор для крокового двигуна PX86N010S0 (1:10) NEMA 34Редуктор для шагового двигателя PX86N010S0 (1:10) NEMA 34, фото 2

Редуктор для крокового двигуна PX86N006S0 (1:6) NEMA 34 Редуктор для шагового двигателя PX86N006S0 (1:6) NEMA 34, фото 2

КонтролериАвтономный контроллер DDCS V3.1, 4 оси управления, фото 2

Блоки живленняИмпульсный блок питания S-400-24, 24V, 16.7А, 400W, фото 2

Гнучкі муфтиГибкая кулачковая муфта 8х10ММ (L30, D20), фото 2

Зубчасті колесаШкив HTD5M-20з-20ш с посадочным отверстием 8 мм, фото 2

Кутовий кронштейн КД типу NEMA34Угловой кронштейн ШД типа NEMA23, фото 2



Дивіться всі наші оголошення, у нас є:

Основні
СтанНовий
Тип комплектуючогоКроковий сервопривід з зворотним зв'язком
Кількість в упаковці1 комплект
Вага комплекту5.92 кг
Користувальницькі характеристики
Діаметр вала14
Тип фланцяNEMA 34 (86 мм)
Крутний момент (Нм)12.5
Сервошаговый драйвер ZDM-2HA860
ВиробникTimes Brilliant
МодельZDM-2HA860
Вхідна напруга (постійний струм)30~110 В
Вхідна напруга (змінний струм)20~80 В
Вихідний струм0~А 7.2
Струм логічного сигналу7~20 мА
Частота імпульсів0~200 кГц
Опір ізоляції≥500 МОм
Струм енкодера≤50 мА
Метод охолоджуваннярадіатор + вентилятор
Робоча температура навколишнього середовища0...+50 °С
Вологість навколишнього середовища40...90%
Температура зберігання-20...+80 °С
Стійкість до вібрації≤5.9 м/с2
Вага0.525 кг
Сервошаговый двигун 86EBP181ALC-TKA
ВиробникTimes Brilliant
Модель86EBP181ALC-TKA
Кількість фаз2
Напруга живлення24~110 В (постійний струм)
Номінальний крутний момент12.5 Нм
Струм обмотки6 А
Опір обмоток0.69 Ом
Ізоляційний класВ
Індуктивність7.2 мГн
Кутовий крок1.8°
Номінальна швидкість1000 об / хв
Максимальна швидкість2000 об / хв
Дозвіл енкодера1000 імпульсів / оборот
Тип фланцяNEMA 34
Діаметр вала14 мм
Довжина кабелів~2 м
Робоча температура енкодера<85 °С
Робоча температура навколишнього середовища-20...+50 °С
Вологість навколишнього середовищамакс. 85% (без конденсату)
Вага5.395 кг
