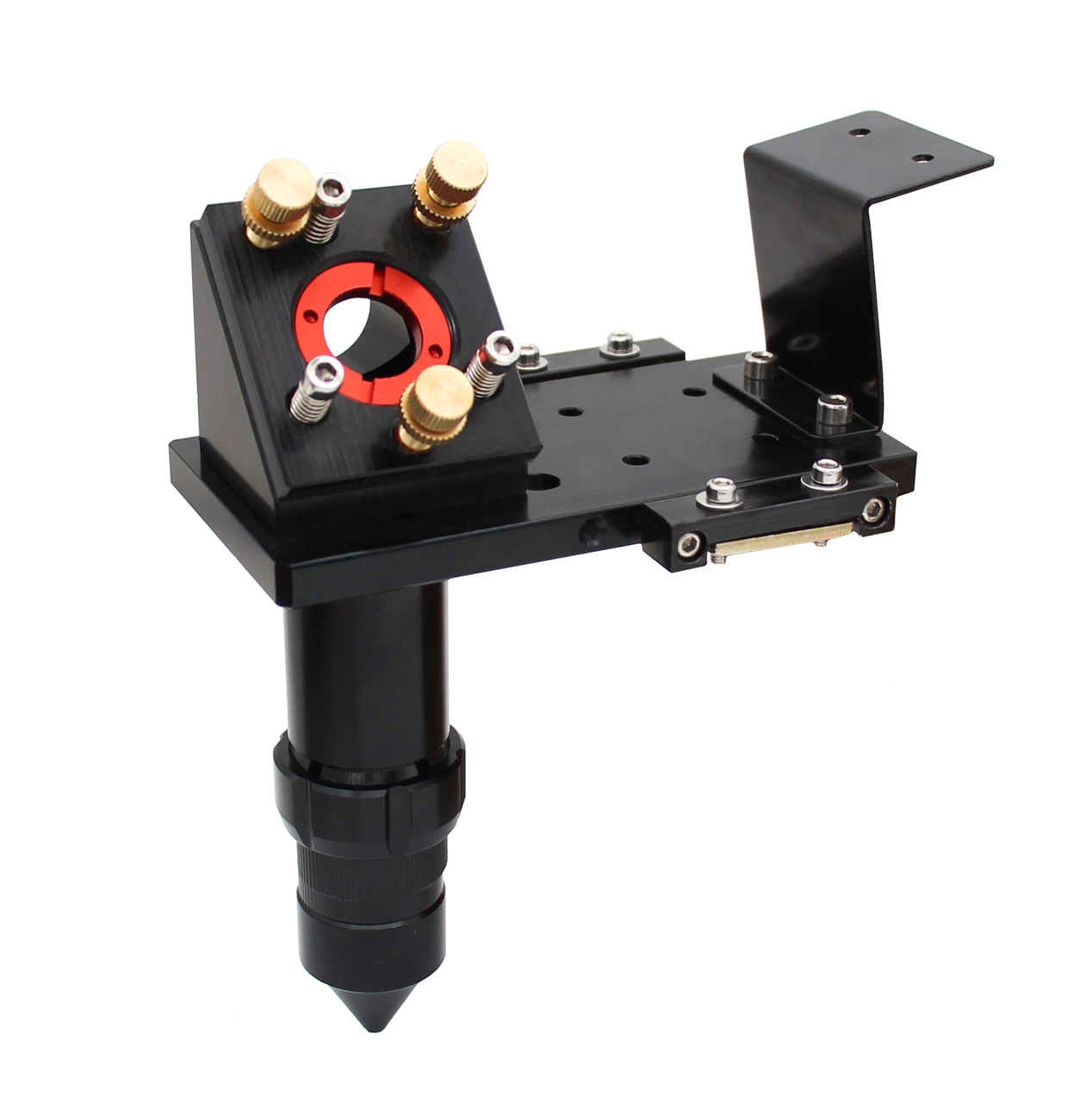

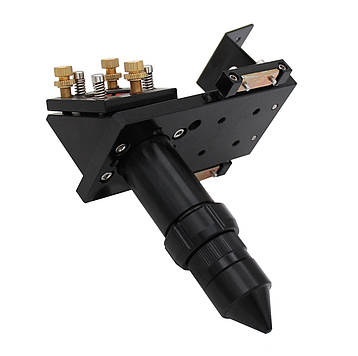

Лазерна головка для лінзи 20 мм і дзеркала 25 мм LHB20-50.8/101.6-M25-A, тримач лінзи під каретку для лазерного CO2 верстата, лазерний модуль

LHB20-50.8/101.6-M25-A являє собою лазерну головку підтримувальну лінзу діаметром 20 мм із фокусною відстанню 50.8 мм/101.6 мм і дзеркало діаметром 25 мм, яка використовується в верстатах на основі трубки CO2 для фокусування лазерного променя на поверхні оброблюваного матеріалу.

Залежно від обраної лінзи змінюється місце її встановлення у фокусній трубці (лінза з фокусною відстанню 50.8 мм встановлюється в нижню її частину, 101.6 мм - в верхню).

Оскільки фокусна трубка рухається всередині корпусу головки, вона дає змогу змінити фокусну відстань залежно від товщини оброблюваного матеріалу в діапазоні 0~55 мм.

Сопло має різьбу (М10х1,5) для кутового фітингу (для підведення стисненого повітря в зону різання). Таке рішення також дає змогу охолодити лінзу та захистити її від забруднень. Відрегулювати правильне положення дзеркала дають змогу регулювальні гвинти з контргайками.

Разом із головкою до комплекту постачання також входить кронштейн, який має пази під кріплення до каретки HGH15, EGH15 або аналог (див. креслення нижче) і монтажна пластина для з'єднання вузла з зубчастим ременем типу 3M завширшки 15 мм.

Особливості:

• Два посадкові місця для встановлення лінз із різною фокусною відстанню

• Швидке та зручне встановлення лінзи та дзеркала

• Регульована фокусна трубка

• Гвинти для точного регулювання положення дзеркала

• Сопло з різьбою для фітинга для підведення стисненого повітря

• Міцний і надійний монтажний кронштейн

Характеристики:

Модель: LHB20-50.8/101.6-M25-A

Сумісний діаметр лінзи: 20 мм

Сумісна фокусна відстань лінзи: 50.8 мм (2") і 101.6 мм (4")

Сумісний діаметр дзеркала: 25 мм

Діаметр отвору сопла: 2 мм

Фокусування: ручна

Діапазон фокусування: 0-55 мм

Можливість підведення стисненого повітря: так

Сумісна з кронштейном каретка: HGH15, EGH 15 або аналог

Сумісний із кронштейном ремінь: 3М-15

Матеріал: алюмінієвий сплав

Колір: чорний

Вага: 475 г

• Лазерна головка для CO2 верстата LHB20-50.8/101.6-M25-A (1 шт.)
• Кронштейн під каретку (1 шт.)
• Монтажна пластина під ремінь (1 шт.)
• Кріплення для кабель каналу (1 шт.)
• Монтажні гвинти
