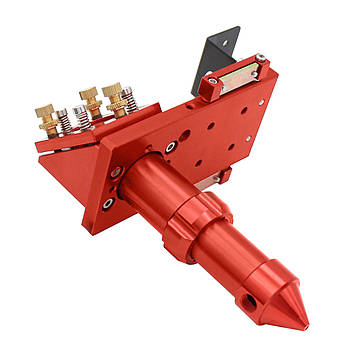

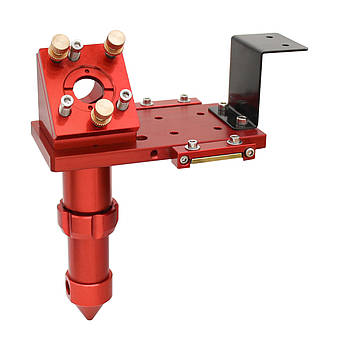

Лазерна головка для лінзи 20 мм і дзеркала 25 мм LHR20-50.8/101.6-M25-A, тримач лінзи під каретку для лазерного CO2 верстата, лазерний модуль

LHR20-50.8/101.6-M25-A являє собою лазерну головку підтримувальну лінзу діаметром 20 мм із фокусною відстанню 50.8 мм/101.6 мм і дзеркало діаметром 25 мм, яка використовується в верстатах на основі трубки CO2 для фокусування лазерного променя на поверхні оброблюваного матеріалу.

Залежно від обраної лінзи змінюється місце її встановлення у фокусній трубці (лінза з фокусною відстанню 50.8 мм встановлюється в нижню її частину, 101.6 мм - у верхню).

Оскільки фокусна трубка рухається всередині корпусу головки, вона дає змогу змінити фокусну відстань залежно від товщини оброблюваного матеріалу в діапазоні 0~55 мм.

Сопло має різьбу (М10х1,5) для кутового фітингу (для підведення стисненого повітря в зону різання). Таке рішення також дає змогу охолодити лінзу та захистити її від забруднень. Відрегулювати правильне положення дзеркала дають змогу регулювальні гвинти з контргайками.

Разом із головкою до комплекту постачання також входить кронштейн, який має пази під кріплення до каретки HGH15, EGH15 або аналог і монтажна пластина для з'єднання вузла з зубчастим ременем типу 3М шириною 15 мм.

Під час встановлення лінзи наполегливо рекомендуємо використовувати кільце ущільнювача (до комплекту постачання не входить), яке захистить лінзу від пошкоджень під час монтажу, усуне її деренчання під час роботи, а також зменшить ймовірність потрапляння пилу та оливи на верхню її частину.



Особливості:

  • Два посадкові місця для встановлення лінз із різною фокусною відстанню

  • Швидке та зручне встановлення лінзи та дзеркала

  • Регульована фокусна трубка

  • Гвинти для точного регулювання положення дзеркала

  • Сопло з різьбою для фітинга для підведення стисненого повітря

  • Міцний і надійний монтажний кронштейн



Характеристики:

Модель: LHR20-50.8/101.6-M25-A

Сумісний діаметр лінзи: 20 мм

Сумісна фокусна відстань лінзи: 50.8 мм (2") і 101.6 мм (4")

Сумісний діаметр дзеркала: 25 мм

Діаметр отвору сопла: 2.5 мм

Фокусування: ручне

Діапазон фокусування: 0-55 мм

Можливість підведення стисненого повітря: так

Сумісна з кронштейном каретка: HGH15, EGH 15 або аналог

Сумісний з кронштейном ремінь: 3М-15

Матеріал: алюмінієвий сплав

Колір: червоний

Вага: 450 г

Комплект постачання
  • Лазерна головка для CO2 верстата LHR20-50.8/101.6-M25-A (1 шт.)
  • Кронштейн під каретку (1 шт.)
  • Монтажна пластина під ремінь (1 шт.)
  • Кріплення для кабель каналу (1 шт.)
До цієї лазерної головки в нас можна придбати

Каретка HGH 15CA HIWIN Каретка HGH 15CA HIWIN, фото 2

Каретка EGH15CAZAC HIWINКаретка EGH15CAZAC HIWIN, фото 2

Ремінь зубчастий розімкнутий HTD 3М-15 (S), сталевий корд Ремень зубчатый разомкнутый HTD 3М-15 (S), стальной корд, фото 2

Ремінь зубчастий розімкнутий HTD 3M-15 (G), скловолоконний корд Ремень зубчатый разомкнутый HTD 3M-15 (G), стекловолоконный корд, фото 2

Кріпильні гвинти Винт с цилиндрической головкой и внутренним шестигранником DIN 912, M8x35, фото 2

Лазерні верстати СО2Профессиональный лазерный СО2 станок LM130100 100W, RuiDa RDC6445G





Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Країна виробникКитай
Матеріалалюмінієвий сплав
Колірчервоний
Сумісний діаметр лінзи20 мм
Сумісний фокусна відстань лінзи50.8 мм (2") і 101.6 мм (4")
Сумісний діаметр дзеркала25 мм
Діаметр отвору сопла2.5 мм
Фокусуванняручна
Діапазон фокусування0-55 мм
Можливість підведення стисненого повітрятак
Сумісна з кронштейном кареткаHGH15, EGH 15 або аналог
Вага420 г
