Блок шестерень з ексцентрикової втулкою під косозубу рейку модуль 1.25 EGLM1.25-Z100/20-L32 (подовжений вал)

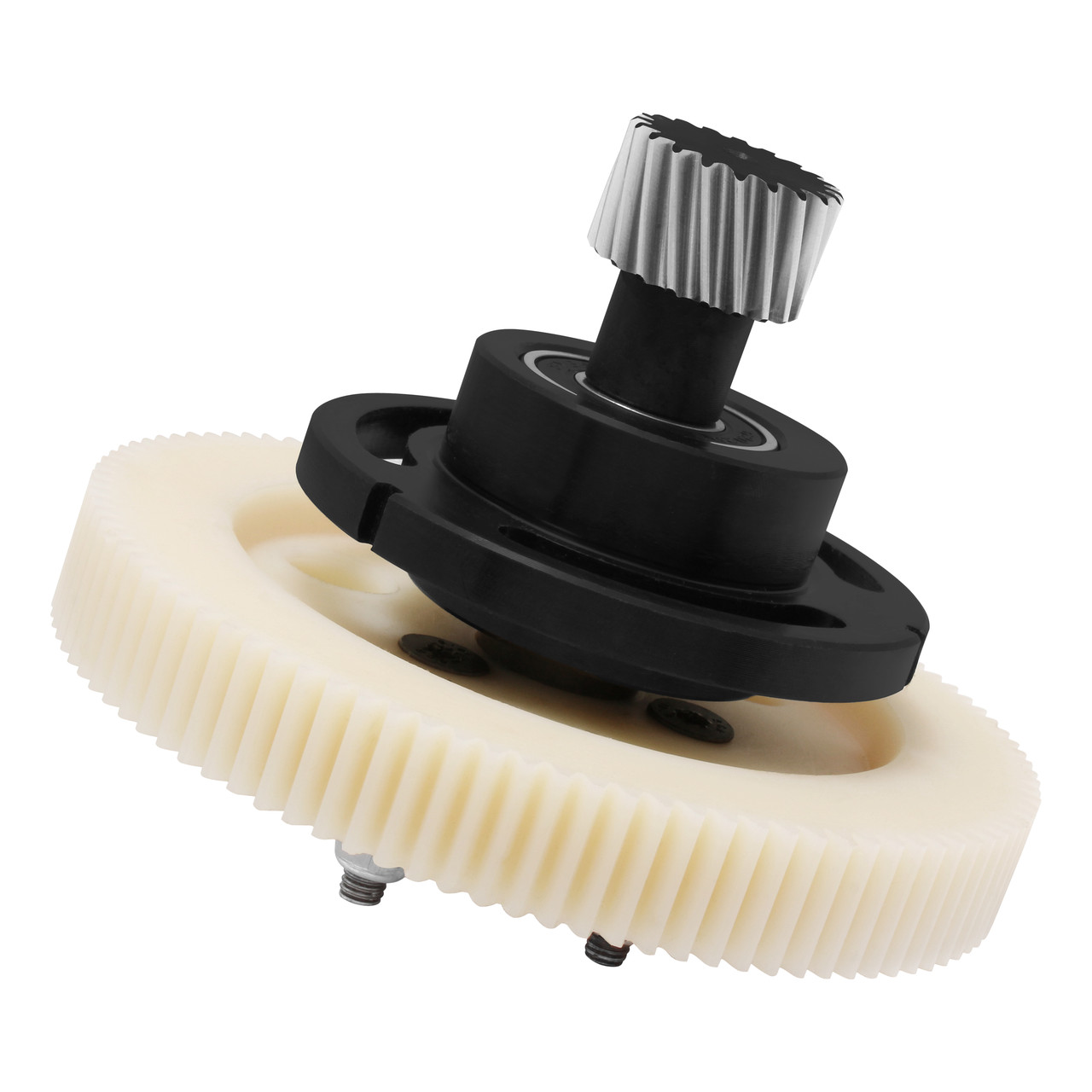

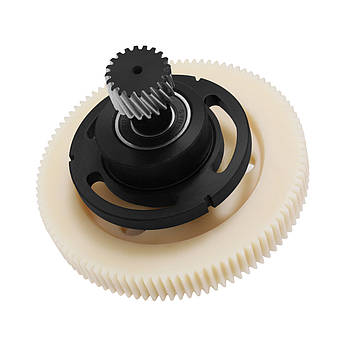

Блок шестерень EGLM1.25-Z100/20-L32 - елемент механізму зубчастої передачі складається зі сталевої вал-шестерні під косозубу рейку модуль 1.25, нейлонового прямозубого колеса на 100 зубів і ексцентрикової втулки з встановленими підшипниками 6202RS.
Такий вузол з легкістю дозволяє здійснювати плавне і точне підведення однієї з блоку шестерень до рейки або ведучої шестерні для надійного зачеплення їх зубців. Це досягається за рахунок ексцентрикової втулки, вісь якої зміщена відносно осі обертання вала.
На фланці втулки є 3 отвори для кріплення з можливістю регулювання положення.
Особливості:
-
Висока точність
-
Висока зносостійкість
-
Ексцентрикова втулка
Технічні характеристики
Модель: EGLM1.25-Z100/20-L32
Модуль шестерень: 1.25
Матеріал більшої шестерні: нейлон
Матеріал меншої шестерні: сталь
Кількість зубів нейлонової шестерні: 100
Кількість зубів сталевої шестерні: 20
Тип зубів нейлонової шестерні: прямі
Тип зубів сталевої шестерні: косі
Нахил зубів сталевої шестерні: лівий
Кут нахилу зубів сталевої шестерні: 19°31'42"
Кут зачеплення сталевої шестерні: 20°
Підшипники: 6202RS
Кількість кріплень втулки: 3
Вага нетто: 1.1 кг
- Блок шестерень з ексцентрикової втулкою EGLM1.25-Z100/20-L32 (1 шт.)
Комплектуючі рейкової передачі
Дивіться всі наші оголошення
- Каталог товарів
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни з серводрайверами
- Драйвери і крокові двигуни з енкодером
- Верстати з ЧПК
- Пульти ручного управління і DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні направляючі
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель канал (кабелеукладальника)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різака THC (torch height control)
| Основні атрибути | |
|---|---|
| Виробник | CNCPROM |
| Країна виробник | Китай |
| Тип запчастини | Оригінал |
| Тип техніки | Спецтехніка |
| Стан | Новий |
| Основні | |
| Підшипники | 6202RS |
| Модель | EGLM1.25-Z100/20-L32 |
| Модуль шестерень | 1.25 |
| Кількість зубів шестерні нейлонової | 100 |
| Кількість зубів сталевий шестерні | 20 |
| Матеріал більшої шестерні | нейлон |
| Матеріал меншою шестерні | сталь |
| Вага нетто | 1.1 кг |
| Кількість кріплень втулки | 3 |
| Тип зубів шестерні нейлонової | прямі |
| Тип зубів сталевий шестерні | косі |
| Нахил зубів сталевий шестерні | лівий |
| Кут нахилу зубів сталевий шестерні | 19°31'42" |
| Кут зачеплення сталевий шестерні | 20° |
- Ціна: 1 331 ₴
- Готово до відправки
- Код: 12-119
1 331 ₴
