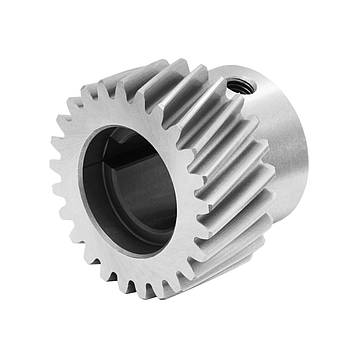

Шестерня косозуба сталева модуль 2.0 під шпонку GHLM2.0-Z25-D20K для зубчастої рейки (25 зубів, діам. 20 мм), фото 1

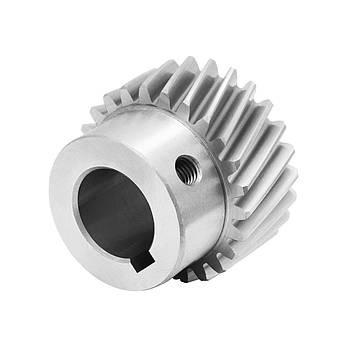

Шестерня косозуба сталева модуль 2.0 під шпонку GHLM2.0-Z25-D20K для зубчастої рейки (25 зубів, діам. 20 мм), фото 3
Шестерня косозуба сталева модуль 2.0 під шпонку GHLM2.0-Z25-D20K для зубчастої рейки (25 зубів, діам. 20 мм), фото 4

Шестерня косозуба сталева модуль 2.0 під шпонку GHLM2.0-Z25-D20K для зубчастої рейки (25 зубів, діам. 20 мм)

Опис
Характеристики
Інформація для замовлення
Косозуба сталева шестерня GHLM2.0-Z28-D20K
Колесо з похилими зубами модуль 2.0 GHLM2.0-Z25-D20K

Шестерня з косими зубцями для рейки модуль 2.0 GHLM2.0-Z25-D20K являє собою сталеве колесо на циліндричній поверхні якого є зубці з лівим нахилом (поверхня зубців загартована). Посадковий отвір має паз під шпонку. Кріплення колеса на валу здійснюється за допомогою 2-підтискних гвинтів (гужонів).

Разом із рейкою шестерня є частиною зубчасто-рейкового механізму, який слугує для перетворення обертального руху в поступальний та навпаки.

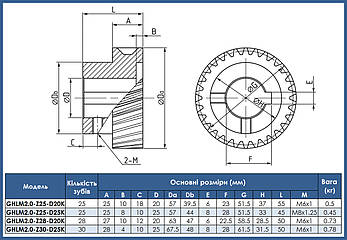

Будь ласка, уважно ознайомтеся з кресленнями виробу!

Косозубі передачі часто використовують в верстатах, для яких важлива висока точність і швидкість переміщення. Також до переваг можна віднести те, що її можна використовувати в умовах підвищеної забрудненості без втрати якості переміщення.

Браком передач даного типу є схильність до нагрівання та потреба в частій заміні мастильних матеріалів.

Шестірня сумісна з косозубими рейками аналогічного модуля.

Застосування: верстати з ЧПК (ЧПУ), промислові роботи, підіймальні механізми, відкатні ворота тощо.



Особливості:

  • Висока точність

  • Висока вантажність

  • Висока допустима швидкість переміщення

  • Плавність переміщення

  • Тиша під час роботи

  • Високий ККД

  • Наявність паза під шпону

  • Фіксація на валу двигуна за допомогою гвинтів

  • Тривалий термін служби



Характеристики:

Модуль: 2.0

Розташування зубців: косе

Нахил зубців: ліва

Кут нахилу зубців: 19°31'42"

Кут зачеплення: 20°

Кількість зубів: 25

Діаметр отвору: 20 мм

Матеріал: вуглецева сталь 45

Клас точності: 8

Загартування поверхні зубів: так

Шпонковий паз: так

Колір: сірий

Комплект постачання
  • Шестерня косозуба модуль 2.0 під шпонку GHLM2.0-Z25-D20K (1 шт.)
До цієї шестерні у нас можна придбати

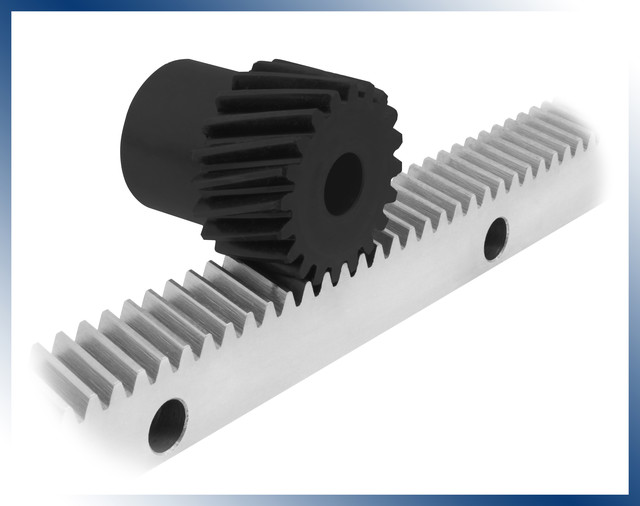

Рейка косозуба сталева HRRW2-24x24-1000 Рейка косозубая стальная HRRW1.5-20x20-960 (модуль 1.5, сечение 20х20 мм, длина 960 мм) зубчатая рейка, фото 2



Дивіться всі наші оголошення

Основні атрибути
ВиробникCNCPROM
Країна виробникКитай
Тип запчастиниОригінал
Тип технікиСпецтехніка
СтанНовий
Користувальницькі характеристики
Матеріалвуглецева сталь 45
Кількість зубів25
Клас точності8
Модуль2
Діаметр посадочного отвору20
Кут нахилу зубів19°31'42"
Кут зачеплення20°
Нахил зубівлевый
Розташування зубівкосе
Загартування поверхні зубівТак
