Шестерня косозуба сталева модуль 1.5 під шпонку GHLM1.5-Z30-D22К для зубчастої рейки (30 зуб., діам. 22 мм)

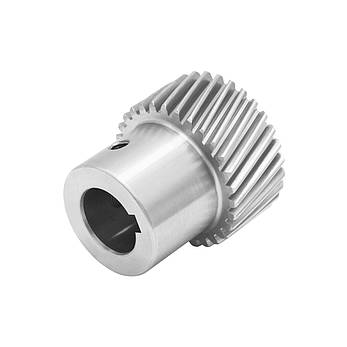

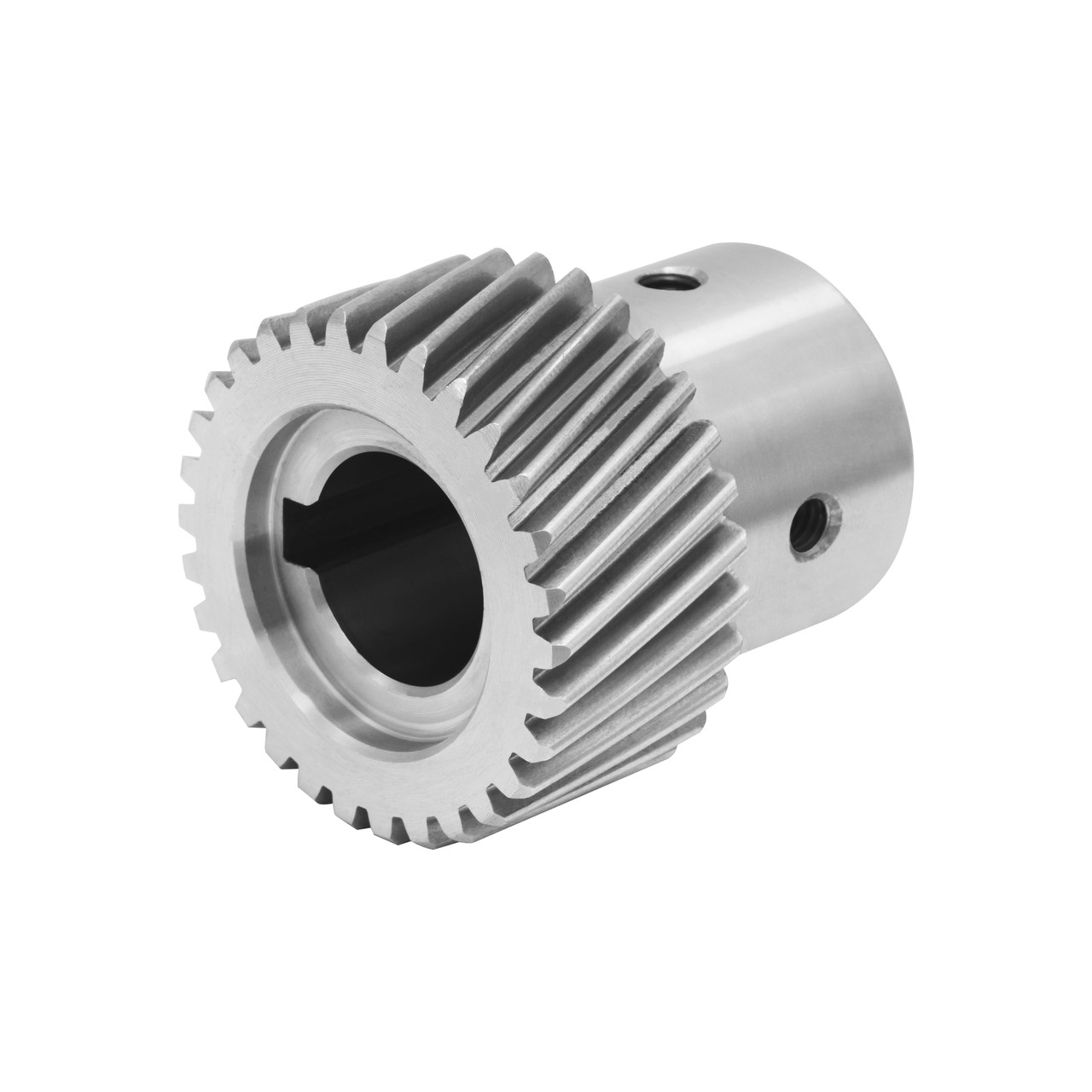

Шестерня з косими зубцями для рейки модуль 1.5 GHLM1.5-Z30-D22К являє собою сталеве колесо на циліндричній поверхні якого є зуби з лівим нахилом (поверхня зубів загартована). Посадковий отвір має паз під шпонку. Разом з рейкою шестерня є частиною зубчато-рейкового механізму, який служить для перетворення обертального руху в поступальний і навпаки.

Косозубі передачі часто використовують у верстатах для яких важлива висока точність і швидкість переміщення. Також перевагою є те, що її можна використовувати в умовах підвищеної забрудненості без втрати якості переміщення. До недоліків передачі такого типу можна віднести її схильність до нагрівання і потреба в частій заміні мастильних матеріалів.

Шестерня сумісна з косозубими рейками аналогічного модуля.

Застосування: верстати з ЧПУ (ЧПУ), промислові роботи, підйомні механізми, відкатні ворота, підйомні ворота і т. п.

Особливості:

• Висока точність

• Висока вантажопідйомність

• Висока допустима швидкість переміщення

• Плавність переміщення

• Тиша під час роботи

• Високий ККД

• Тривалий термін служби

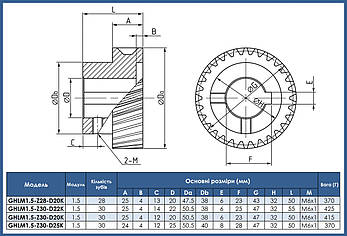

Характеристики:

Модуль: 1.5

Розташування зубів: косе

Нахил зубів: лівий

Кут нахилу зубів: 19°31'42"

Кут зачеплення: 20°

Кількість зубів: 30

Діаметр посадочного отвору: 22 мм

Матеріал: вуглецева сталь 45

Клас точності: 8

Загартування поверхні зубів: так

Наявність шпоночного паза: немає

Колір: сірий

• Шестерня косозуба модуль 1.5 GHLM1.5-Z30-D22К (1 шт.)

Рейка косозуба сталева HRRW1.5-20x20-96
