Рейка прямозуба сталева SRB1.25-22x25-671 (модуль 1.25, перетин 22х25 мм, довжина 671 мм) зубчата рейка

Рейка з прямими зубами модуль 1.25

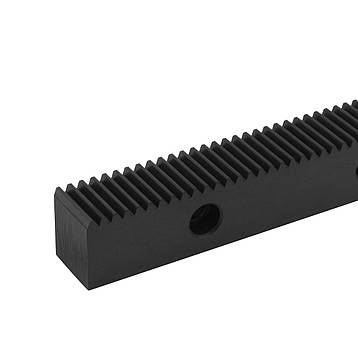

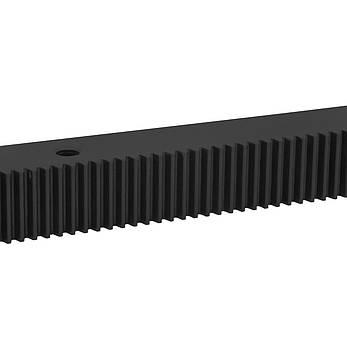

SRB1.25-22x25-671 являє собою сталеву чорну рейку перерізом 22х25 мм, довжиною 671 мм і з прямими зубами модуль 1.25. Разом із зубчастими шестернями вона є частиною зубчато-рейкового механізму, який служить для перетворення обертального руху в поступальний і навпаки.

Рейка такого типу часто використовується у верстатах для яких важлива висока точність і швидкість переміщення. Також перевагою SRB1.25-22x25-671 є те, що її можна використовувати в умовах підвищеної забрудненості без втрати якості переміщення. Межі вироби відшліфовані і мають спеціальне антикорозійне покриття. Рейка сумісна з прямозубими шестернями аналогічного модуля.

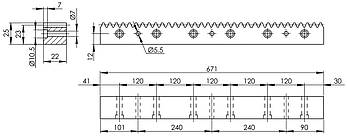

У разі необхідності до рейки даної моделі можна пристикувати ще кілька відрізків для отримання необхідної довжини рейкового приводу. Для зручності монтажу на бічних гранях є отвори.

Застосування: верстати з ЧПК (ЧПУ), промислові роботи, підйомні механізми, відкатні ворота, підйомні ворота і т. п.

Особливості:

• Висока точність

• Висока вантажопідйомність

• Висока швидкість переміщення

• Простота в монтажі та стикуванні

Характеристики:

Модель: SRB1.25-22x25-671

Тип зубів: прямі

Модуль рейки: 1.25

Довжина рейки: 671 мм

Ширина рейки: 22 мм

Висота рейки: 25 мм

Кут зачеплення: 20°

Клас точності: 8

Похибка: 0.1/1000 мм

Матеріал: вуглецева сталь 45

Твердість: HRC18-20

Загартування: немає

Покриття: фарба.

Колір: чорний

Вага: 2.5 кг
