Рейка косозуба сталева HRRW2-24x24-1000 (модуль 2.0, перетин 24х24 мм, довжина 1000 мм) зубчата рейка

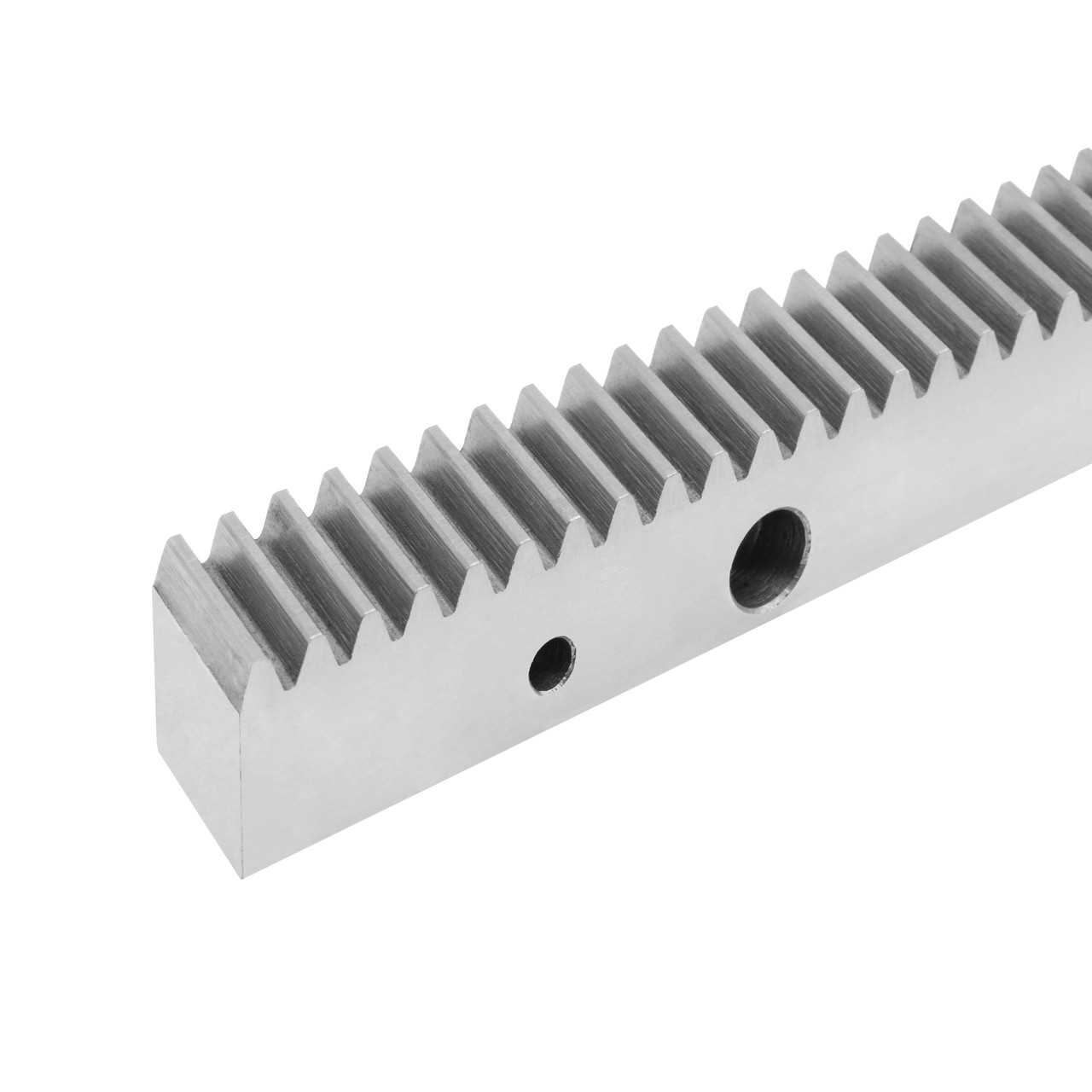

HRRW2-24x24-1000 являє собою сталеву загартовану рейку перерізом 24х24 мм, довжиною 1 м і з правим нахилом зубів модуль 2.0. Разом із зубчастими шестернями вона є частиною зубчато-рейкового механізму, який служить для перетворення обертального руху в поступальний і навпаки.

Рейка такого типу часто використовується у верстатах для яких важлива висока точність і швидкість переміщення. Також перевагою HRRW2-24x24-1000 є те, що її можна використовувати в умовах підвищеної забрудненості без втрати якості переміщення. Межі вироби відшліфовані. Рейка сумісна з косозубими шестернями аналогічного модуля.

У разі необхідності до рейки даної моделі можна додатково пристикувати відрізки для отримання необхідної довжини рейкового приводу. Для зручності монтажу на бічних гранях є отвори.

Застосування: верстати з ЧПК (ЧПУ), промислові роботи, підйомні механізми, відкатні ворота, підйомні ворота і т. п.

Переваги косозубої рейки над прямозубою:

• Більш висока точність

• Більш висока вантажопідйомність

• Більш тривалий термін служби

• Вищі показники допустимої швидкості переміщення

• Плавність переміщення

• Тиша під час роботи

Недоліки косозубої рейки перед прямозубою:

• Велика вартість

• Невеликі складнощі при стикуванні (рішення: купівля стикувального кондуктора)

Характеристики:

Модель: HRRW2-24x24-1000

Модуль рейки: 2.0

Довжина рейки: 1000 мм

Ширина рейки: 24 мм

Висота рейки: 24 мм

Крок зубців: 6.2832 мм

Нахил зубів: правий

Кут нахилу зубів: 19°31'42"

Кут зачеплення: 20°

Клас точності: 8

Похибка: 0.1/1000 мм

Матеріал: вуглецева сталь 45

Твердість: HRC18-20

Загартування: так (3 сторони)

Колір: сірий

Вага: 3.9 кг

• Косозуба рейка HRRW2-24x24-1000 - відрізок 1 м (1 шт.)
