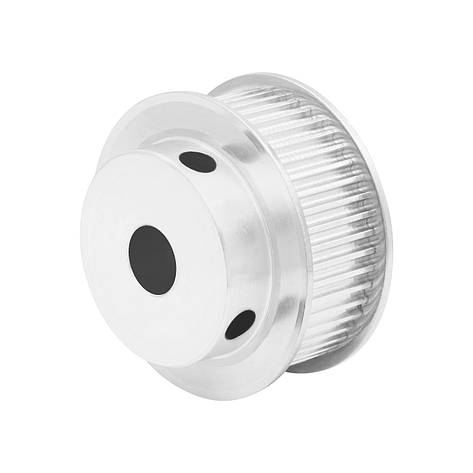

Зубчасте колесо HTD3M-BF-W17-Z48-D12 з профілем корпусу "BF" для синхронного передавання

Шків HTD3M-BF-W17-Z48-D12 являє собою колесо з посадковим отвором під вал, на поверхні обода якого є поперечні зубці з кроком 3 мм. Округлий профіль зубців забезпечує чіпке схоплення з ременем і дає змогу рівномірно розподілити навантаження на всьому тілі окремого зубчика, що збільшує як потужність ремінного привода, так і швидкість на якій він може надійно працювати. Шків з профілем корпусу "BF" має бічні обмежувальні обідки, які запобігають зісковзуванню ременя з колеса. Ширина канавки під ремінь становить 17 мм.

Особливістю HTD3M-BF є можливість невеликого розточування отвору. Кріплення "шестерні" на вал здійснюється двома гужонами (встановлювальними гвинтами).

Шків цієї модельної серії використовується для побудови точних синхронних передач.

Особливості:

• Передавання великого обертального моменту

• Висока швидкість роботи

• Плавність і безшумність роботи

• Можливість розточування посадкового отвору

• Не потребує обслуговування

Характеристики:

Тип: BF

Профіль зубів: HTD3M

Крок зубців: 3 мм

Кількість зубів: 48

Діаметр отвору: 12 мм

Тип відповідного ременя: HTD3M завширшки 15 мм

Кількість гужонів: 2 шт.

Шпонка в посадковому отворі: немає

Можливість розточування: так

Матеріал: алюмінієвий сплав

Колір: сріблястий

• Шків зубчастий, серії HTD3M-BF (1 шт.)

Ремінь зубчастий розімкнутий HTD 3M-15 (G), скловолоконний корд

Ремінь зубчастий розімкнутий HTD 3М-15 (S), сталевий корд
