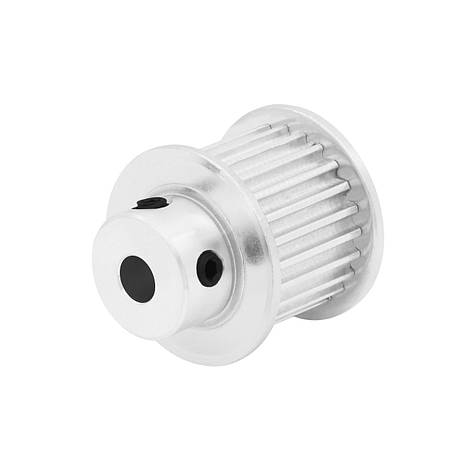

Зубчасте колесо HTD3M-BF-W17-Z30-D6 з профілем корпусу "BF" для синхронної передачі

Шків HTD3M-BF-W17-Z30-D6 являє собою колесо з посадковим отвором під вал, на поверхні обода якого присутні поперечні зуби з кроком 3 мм. Округлий профіль зубів забезпечує чіпке схоплення з ременем і дозволяє рівномірно розподілити навантаження по всьому тілу окремого зубчика, що збільшує як потужність ремінного приводу, так і швидкість на якій він може надійно працювати. Шків з профілем корпусу "BF" має бічні обмежуючі обідки, які запобігають зісковзуванню ременя з колеса. Ширина канавки під ремінь становить 17 мм.

Особливістю HTD3M-BF є можливість невеликого розточування отвору. Кріплення "шестерні" на вал здійснюється двома гужонами (встановлювальними гвинтами).

Шків даної модельної серії використовується для побудування точних синхронних передач.

Особливості:

• Передача великого обертального моменту

• Висока швидкість роботи

• Плавність і безшумність роботи

• Можливість розточення посадкового отвору

• Не вимагає обслуговування

Характеристики:

Тип: BF

Профіль зубів: HTD3M

Крок зубців: 3 мм

Кількість зубів: 30

Діаметр посадкового отвору: 6 мм

Тип відповідного ременя: HTD3M завширшки 15 мм

Кількість гужонів: 2 шт.

Шпонка в посадковому отворі: немає

Можливість розточування: так

Матеріал: алюмінієвий сплав

Колір: сріблястий

• Шків зубчастий, серії HTD3M-BF (1 шт.)
