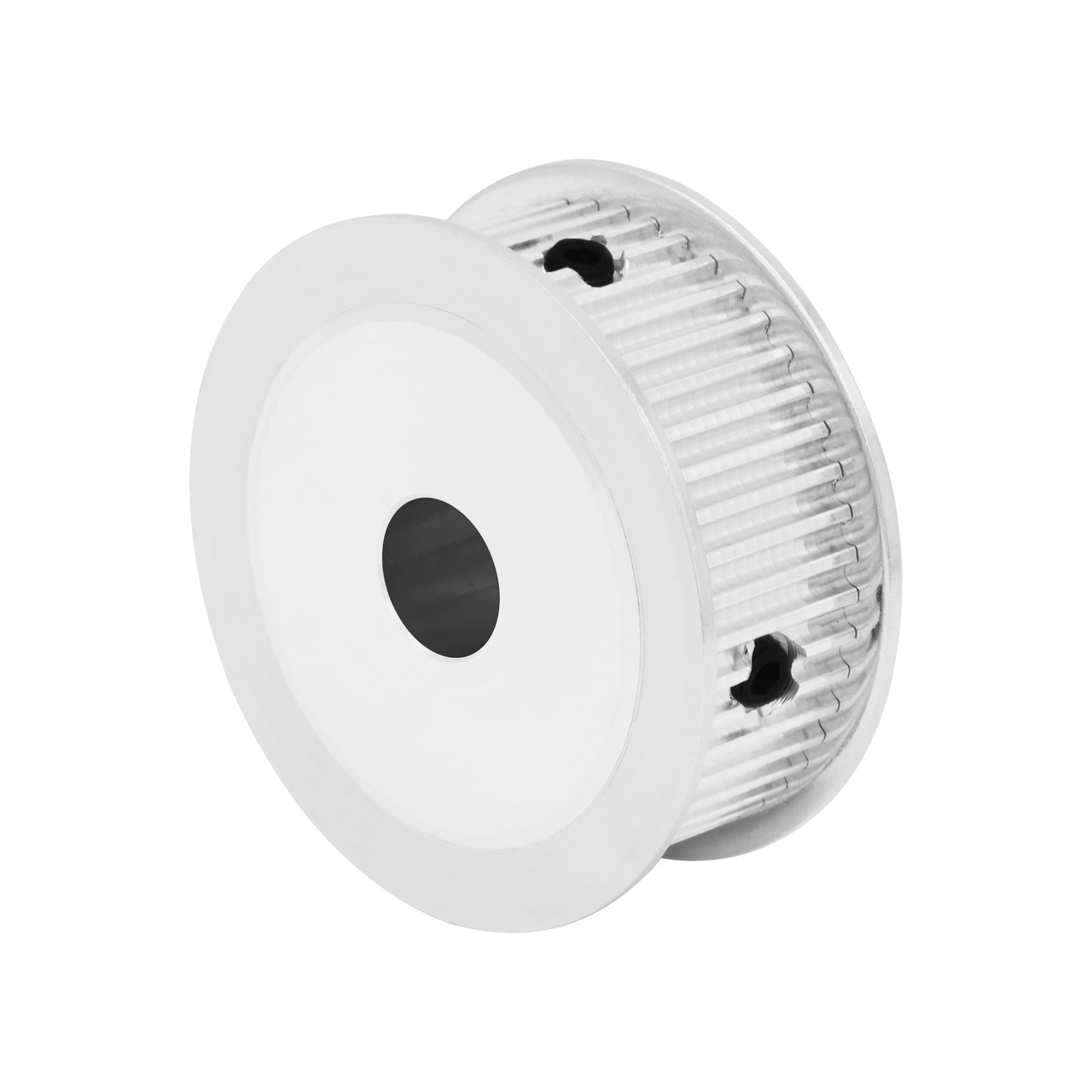

Зубчасте колесо HTD3M-AF-W17-Z48-D8 з профілем корпусу "AF" для синхронної передачі

Шків HTD3M-AF-W17-Z48-D8 являє собою колесо з посадковим отвором під вал, на поверхні обода якого присутні поперечні зуби з кроком 3 мм. Округлий профіль зубів забезпечує чіпке схоплення з ременем і дозволяє рівномірно розподілити навантаження по всьому тілу окремого зубчика, що збільшує як потужність ремінного приводу, так і швидкість на якій він може надійно працювати. Шків з профілем корпусу "AF" має бічні обмежуючі обідки, які запобігають зісковзуванню ременя з колеса. Ширина канавки під ремінь становить 17 мм.

Особливістю HTD3M-AF є можливість невеликого розточування отвору. Кріплення "шестерні" на вал здійснюється двома гужонами (встановлювальними гвинтами).

Шків даної модельної серії використовується для побудування точних синхронних передач.

Особливості:

• Передача великого обертального моменту

• Висока швидкість роботи

• Плавність і безшумність роботи

• Можливість розточення посадкового отвору

• Не вимагає обслуговування

Характеристики:

Тип: AF

Профіль зубів: HTD3M

Крок зубців: 3 мм

Кількість зубів: 48

Діаметр посадкового отвору: 8 мм

Тип відповідного ременя: HTD3M завширшки 15 мм

Кількість гужонів: 2 шт.

Шпонка в посадковому отворі: немає

Можливість розточування: так

Матеріал: алюмінієвий сплав

Колір: сріблястий

• Шків зубчастий, серії HTD3M-AF (1 шт.)
