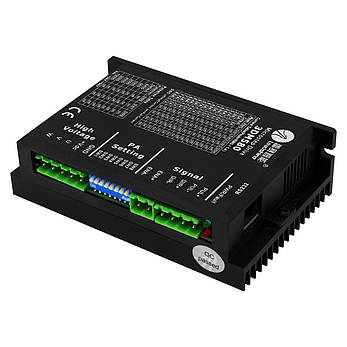

Драйвер цифровий Leadshine 3DM580 8.0 A (ОРІГИНАЛ) для трифазного крокового двигуна, фото 1

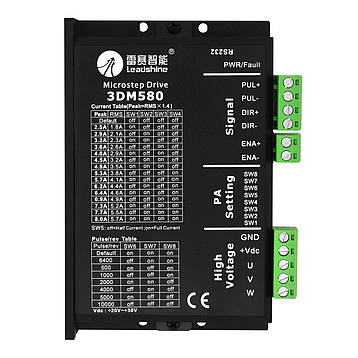

Драйвер цифровий Leadshine 3DM580 8.0 A (ОРІГИНАЛ) для трифазного крокового двигуна, фото 3
Драйвер цифровий Leadshine 3DM580 8.0 A (ОРІГИНАЛ) для трифазного крокового двигуна, фото 4

Драйвер цифровий Leadshine 3DM580 8.0 A (ОРІГИНАЛ) для трифазного крокового двигуна

Опис
Характеристики
Специфікації
Інформація для замовлення

Драйвер для крокового двигуна 3DM580

Leadshine 3DM580 - високопродуктивний мікрокроковий драйвер на основі технології цифрового DIP-регулювання від всесвітньо відомого бренду Leadshine, який застосовується для керування трифазними 3 і 6-ти дротовими кроковими двигунами з фланцем від NEMA 17 (42 мм) до NEMA 23 (57 мм).

Пристрій має 8 режимів ділення кроку з максимальним показником 10 000 кроків на оберт (за допомогою DIP-перемикачів). Мікрокрок дає змогу працювати двигуну з високою плавністю, меншою вібрацією й низькою рівнем шуму. Настроювання робочого вихідного струму відбувається за допомоги DIP-перемикачів в діапазоні від 2.1 А до 8.0 А (пікові показники), що задовольняє вимоги більшості двигунів на ринку. Також можливе програмне налаштування драйвера через застосунок ProTuner китайської версії (приклад параметрів: вихідний струм в діапазоні від 1.0 А до 8.0 А, мікрокок - 200 крок/оберт — 51 200 кроків/оберт). З'єднання з комп'ютером відбувається через порт драйвера RS232.

Драйвер має вбудовану функцію автоматичного зменшення сили струму в стані спокою. DM580 має захист від перенапруги та перевантаження за струмом і короткого замикання. Відведення тепла від внутрішніх компонентів драйвера відбувається завдяки радіатору.



Особливості:

  • Висока якість виробу

  • Висока стабільність роботи

  • Цифрова технологія DIP

  • Оптично ізольований вхід диференціального сигналу

  • Забезпечення високої плавности ходу двигуна

  • Забезпечення низьких показників вібрації, шуму та нагрівання двигуна

  • Функція автоматичного зменшення сили струму в стані спокою

  • 8 режимів ділення кроку (200 крок/оберт — 10 000 крок/оберт)

  • 16 режимів вибору робочого вихідного струму

  • Настроювання драйвера через програмне забезпечення ProTuner (китайська версія)

  • Захист від перевантаження за струмом, перенапруги та короткого замикання



 Технічні характеристики:

Виробник: Leadshine Technology Leadshine

Модель: 3DM580

Тип: цифровий

Тип відповідного двигуна: 3-фазний КД із фланцем від NEMA 17 (42 мм) до NEMA 23 (57 мм)

Діапазон вихідного струму (настроювання DIP-перемикачами): 2.1-8.0 А (пікові значення)

Напруга живлення: 20-50 У постійний струм (VDC)

Вхідний струм керівного сигналу: 7-16 мА

Частота кроку імпульсу: 0-500 кГц

Опір ізоляції: ≥100 МОм

Мікрокрок (настроювання DIP-перемикачами): 8 режимів (200 кроків/оберт — 10 000 крок/оберт)

Керування: STEP/DIR (CW/CCW під час настроювання через ПК)

Охолодження: пасивне

Габаритні розміри: 118х75.5х34 мм

Робоча температура довкілля: 0...+50 °C

Вологість довкілля: 40...90 %

Температура зберігання: -20...+65 °C

Робоча температура драйвера: ≤60 °C

Вага: 0.28 кг



Позначення Опис
PUL+ (+5V)
PUL- (PUL)

Сигнал кроку: ефективний фронт імпульсу регулюється; типово діє імпульс, що наростає.

Високий рівень напруги PUL становить 4-5 В, низький рівень становить 0-0.5 В. Для стабільного оброблення сигналу його тривалість має бути більш ніж 1.2 мкс.

Якщо використовується +12 В або +24 В - потрібен послідовний резистор.

DIR+ (+5V)
DIR- (DIR)

Сигнал напрямку: сигнал має високий і низький рівні напруги. Для стабільного оброблення сигнал DIR має випереджати сигнал PUL мінімум на 5 мкс. Треба пам'ятати, що напрямок обертання також залежить від коректності під'єднання двигуна до драйвера. Високий рівень напруги становить 4.5 В, а низький рівень становить 0-0.5 В.

Якщо використовується +12 В або +24 В - потрібен послідовний резистор.

ENA+ (+5V)
ENA- (ENA)
Сигнал активності: цей вхідний сигнал використовується для увімкнення або вимкнення. Коли ENA + під'єднаний до + 5V, а ENA — під'єднаний до низького рівня (або вмикається внутрішня оптопара), драйвер вимкне струм кожної фази двигуна, щоб двигун перейшов у вільний стан, на сигнал кроку в цей час двигун реагувати не буде. Коли ця функція не потрібна, клему дозволеного сигналу можна залишити незамінною.











































Позначення Опис
GND

Мінусовий контакт живлення

+VDC Плюсовий контакт живлення (рекомендоване значення  +36 В постійного струму)
U Обмотка U фази двигуна
V Обмотка V фази двигуна
W Обмотка W фази двигуна



















Тип налаштування Опис
Настроювання вихідного струму Вихідний струм драйвера встановлюється трьома перемикачами SW1-SW4. У процесі встановлення живлення драйвера має бути вимкнене. Є 16 режимів встановлення струму.
Автоматичне зменшення струму Коли двигун зупиняється, струм автоматично зменшується вдвічі для запобігання нагріванню двигуна. Керування здійснюється перемикачем SW5.
Настроювання мікрокроку Перемикачі SW6-SW8 використовуються для встановлення кількості імпульсів на оберт. У процесі встановлення мікрокроку живлення драйвера має бути вимкнене. Є 8 режимів поділки кроку.
Світлові індикатори

Зелений індикатор — індикатор живлення. Коли він постійно горить, це вказує на те, що вхідна напруга в нормі.

Червоний індикатор — індикатор несправності. Коли він блимає, це вказує на те, що є проблеми в роботі драйвера.



































БІЛЬШ ДЕТАЛЬНУ ІНФОРМАЦІЮ ДИВІТЬСЯ У ВКЛАДЦІ "СПЕЦИФІКАЦІЇ"
Комплект постачання
  • Драйвер Leadshine 3DM580 (1 шт.)
До цього драйвера в нас можна придбати

3-фазні крокові двигуни  Двигатель шаговый 86BYG250C-14 (NEMA 34, 6.0 Нм, 5.0 А, 1.8°), фото 2

КонтролериЧПУ контроллер Mach3 USB ST-USB  STB4100  на 4 координаты, фото 2

Блоки живлення Импульсный блок питания S-250-48, 48V, 5.2А, 250W, фото 2





Дивіться всі наші оголошення

Основні
ВиробникLeadshine
Країна виробникКитай
Гарантійний термін3 міс
Основні
Типцифровий
Вологість навколишнього середовища40...90 %
Габаритні розміри118х75.5х34 мм
Модель3DM580
Опір ізоляції≥100 МОм
Вага0.28 кг
УправлінняSTEP/DIR (CW/CCW при налаштуванні через ПК)
Тип відповідного двигуна3-х фазний КД з фланцем від NEMA 17 (42 мм) до NEMA 23 (57 мм)
Напруга живлення20-50 В постійний струм (VDC)
Робоча температура драйвера≤60 °C
Робоча температура навколишнього середовища0...+50 °C
Температура зберігання-20...+65 °C
Вхідний струм керуючого сигналу7-16 мА
Частота кроку імпульсу0-500 кГц
Охолодженняпасивне
Микрошаг (настройка DIP-перемикачами)8 режимів (200 крок/оборот - 10 000 крок/оборот)
Діапазон вихідного струму (настройка DIP-перемикачами)2.1-8.0 А (пікові значення)
