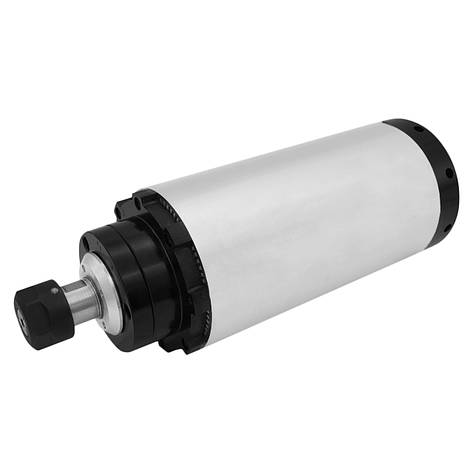

Шпиндель повітряне охолодження Ф100*200 (3 кВт, 220 В,10 А, ER20), фото 1

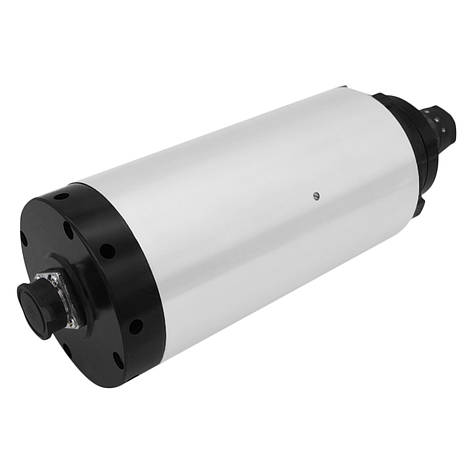

Шпиндель повітряне охолодження Ф100*200 (3 кВт, 220 В,10 А, ER20), фото 3

Шпиндель повітряне охолодження Ф100*200 (3 кВт, 220 В,10 А, ER20)

Опис
Характеристики
Інформація для замовлення

Повітряний шпиндель Ф100*200

Ф100*200 - високошвидкісний трифазний шпиндель потужністю 3 кВт з повітряним охолодженням, який застосовується у верстатах з ЧПК для обробки відносно м'яких матеріалів (дерево, пластик, кольорові метали тощо). Установка інструменту здійснюється ручним способом - фреза кріпиться в цанговий затиск і фіксується гайкою. Охолодження шпинделя здійснюється за рахунок крильчатки, яка встановлена на валу двигуна. Це дозволяє істотно спростити роботу з ним в порівнянні зі шпинделями, які мають рідинне охолодження, тому, що не потрібні помпи та трубки підведення/відведення рідини. До всього іншого, потік повітря видуває стружку із зони різання. Але попри всі свої переваги, такий тип шпинделя має і недоліки, головним з яких є більш сильне нагрівання при роботі. Так само Ф100*200 вимагає регулярного чищення, тому, що сорочка охолодження може накопичувати стружку. Управління шпинделем здійснюється за допомогою перетворювача частоти.

Цанговий патрон ER20

Різьблення гайки М25х1.5

Охолодження за рахунок крильчатки

Роз'єм WP20-4
Увага! Новий шпиндель або шпиндель, який не використовується протягом тривалого часу необхідно запускати повільно. Спочатку запускати шпиндель протягом пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час всього робочого процесу необхідно перевіряти температуру шпинделя, якщо шпиндель буде ставати гарячим - зупиніть роботу.



 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Виробник: Huajiang Electrical

Модель: Ф100*200

Тип охолодження: повітряне

Тип корпусу: циліндричний

Діаметр: 100 мм

Потужність: 3 кВт

Номінальний обертальний момент: 1.5 Нм

Кількість фаз: 3

Напруга живлення: 220 В

Струм: 10 А

Частота: 300 Гц

Максимальна швидкість: 24000 об/хв

Мінімальна швидкість: 18000 об/хв

Конус: ER20

Биття: ≤ 0.005 мм

Підшипники: 2х7005, 2х7003

Вага: 7.8 кг

ВАЖЛИВО! Перш ніж під'єднати інвертор до шпинделя, спочатку необхідно здійснити його налаштування. В іншому випадку є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, достатньо 30 сек.).
Комплект постачання
  • Шпиндель Ф100*200 з цангою 6 мм
  • Роз'єм для підключення WP20-4
До цього шпинделю у нас можна придбати

Інвертор (VFD) HY03D023B, 3KW 220-250V Інвертор (VFD) HY03D023B, 3KW 220-250V, фото 2

Кронштейн для кріплення шпинделя 100мм Кронштейн для кріплення шпинделя 125мм, фото 1

Притиск для шпинделя 100ммПритиск для шпинделя 100мм, фото 2

Комплект радіально-упорних дуплексних підшипників H7005C 2RZ P4 DTA Комплект радіально-упорних дуплексних підшипників H7005C 2RZ P4 DTA, фото 2

Комплект радіально-упорних дуплексних підшипників H7003C 2RZ P4 DTA Комплект радіально-упорних дуплексних підшипників H7003C 2RZ P4 DTA, фото 2

Щітка - насадка на шпиндель діаметром 100мм Щітка - насадка на шпиндель діаметром 100мм, фото 2

Гайка ER20-A М25х1,5Гайка ER20-A М25х1,5, фото 2

Цанги ER20Високоточна цанга ER20-3 (биття ≤0.008 мм), фото 2

Фрези Фреза конічна спіральна сферична R0.25*15*D4*L50, фото 2





Дивіться всі наші оголошення

Основні
Діаметр100 мм
Вага7800 г
Кількість в упаковці1 шт.
СтанНовий
Обробка матеріалуАлюміній, МДФ, М'яка деревина, Фанера, Пластик, Дерево, Ламінат, Кольоровий метал, Мідь
Биття≤0.005 мм
Мінімальна швидкість18000 об/хв
Максимальна швидкість24000 об/хв
Кількість фаз3
Номінальний крутний момент1.5 Нм
МодельФ100*200
Напруга живлення220 В
Тип комплектуючогоШпиндель
Тип корпусуциліндричний
Тип охолодженняповітряне
Частота300 Гц
КонусER20
Підшипники2х7005, 2х7003
Потужність3 кВт
Струм10 А
Користувальницькі характеристики
ЦангаER20
Потужність (Вт)3000
Корпускруглий
Вхідна напруга (В)220
