КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

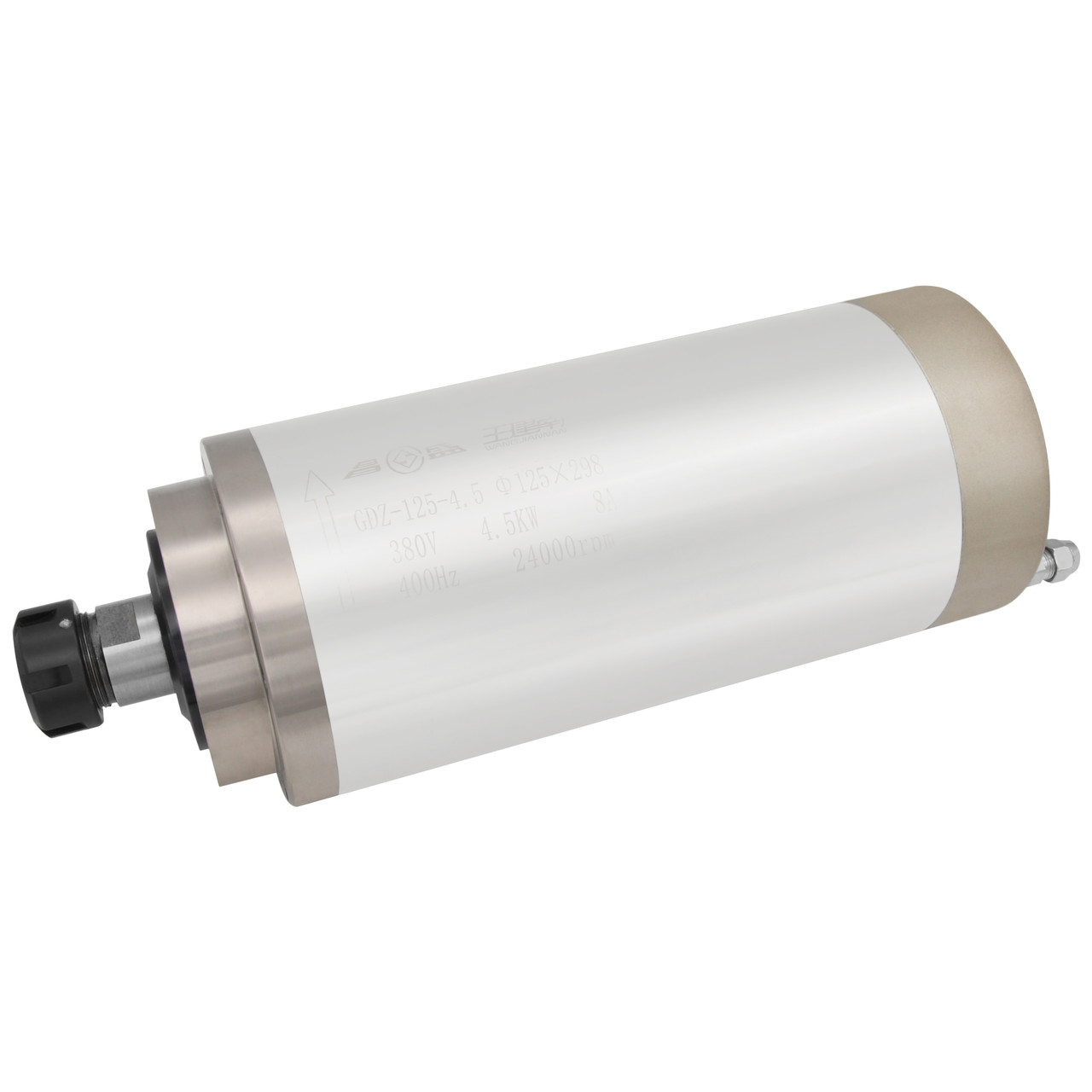

Шпиндель GDZ-125-4.5 Ø 125x298 водяне охолодження (4.5 кВт, 380 В, 8 А, ER25), фото 1

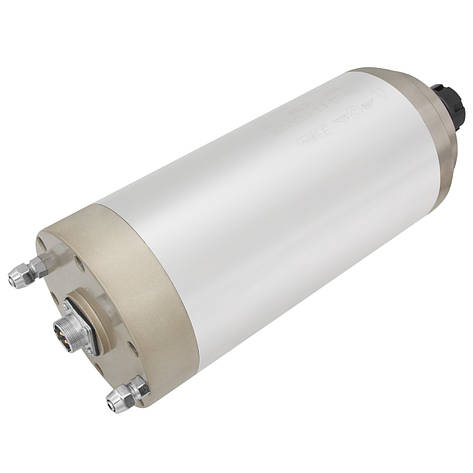

Шпиндель GDZ-125-4.5 Ø 125x298 водяне охолодження (4.5 кВт, 380 В, 8 А, ER25), фото 3

Шпиндель GDZ-125-4.5 Ø 125x298 водяне охолодження (4.5 кВт, 380 В, 8 А, ER25)

Опис
Характеристики
Інформація для замовлення

Шпиндель водяний GDZ-125-4.5

GDZ-125-4.5 Ø125x298 - високошвидкісний трифазний шпиндель потужністю 4.5 кВт з примусовим рідинним охолодженням, який застосовується в верстатах із ЧПК для оброблення дерева, пластику та м'яких металів. Електродвигун цієї моделі обладнаний чотирма високообертовими підшипниками, які не потребують обслуговування. Процес зниження їхнього температурного режиму здійснюється завдяки циркуляції охолоджувальної рідини. Зупинка інструмента виконується ручним способом — фреза кріпиться в цанговий затискач і фіксується гайкою. Керування шпинделем здійснюється за допомогою перетворювача частоти.

Шпиндель GDZ-125-4.5 Ø 125x298 загалом використовується на деревообробних фрезерно-гравіювальних верстатах, однак може застосовуватися і на іншому обладнанні.



Переваги шпинделя з рідинним охолодженням:

Проти повітряного охолодження, шпиндель з рідинним охолодженням зазвичай має меншу вартість. Такий шпиндель працює з низьким рівнем шуму, за умови, що сам різальний інструмент працює тихо. Оскільки шпиндель має циліндричну форму корпусу, він кріпиться за допомогою кронштейна, що дає змогу легко регулювати його висоту і розширити можливості верстата під час роботи з довгими фрезами та високими заготовками.

Недоліки шпинделя з рідинним охолодженням:

До вад можна віднести те, що для повноцінної роботи шпинделя з рідинним охолодженням потрібне додаткове обладнання: насос, радіатор, бачок і трубки. Також у шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу.

Увага! Новий шпиндель або шпиндель, який не використовується впродовж тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель упродовж пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час усього робочого процесу  необхідно перевіряти температуру шпинделя, якщо шпиндель ставатиме гарячим — зупиніть роботу.



 Технічні характеристики:

Модель: GDZ-125-4.5 Ø125x298

Тип приводу: асинхронний

Тип охолодження: рідинне (водне)

Форма корпусу: циліндр

Тип кріплення: кронштейн

Діаметр: 125 мм

Потужність: 4.5 кВт

Кількість фаз: 3

Напруга живлення: 380 В

Струм: 8.0 А

Частота: 400 Гц

Максимальна швидкість: 24 000 об/хв

Мінімальна швидкість: 6000 об/хв

Крутний момент: 2.12 Нм

Конус: ER25

Модель гайки: ER25-UM-W (М32х1.5)

Радіальне биття: ≤0.005 мм

Підшипники: 2х7005, 2х7007

Максимальна робоча температура підшипникової опори: +65°С

Вага брутто: 17.7 кг

Увага! Щоб Ваш шпиндель служив довго та не виникало проблем з обмотками через корозію, в жодному випадку не використовуйте для охолодження звичайну воду. Найкращим варіантом буде дистильована вода.

Використовуйте відповідний насос для циркуляції охолоджувальної рідини, так як частою помилкою є використання насоса, який не розрахований на тривалу роботу або має негерметичний корпус, у якому погано захищені електричні з'єднання.

Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів (деякі різновиди трубок можуть втрачати форму за температури вище ніж +40 °C)
ВАЖЛИВО!

Перш ніж під'єднати інвертор до шпинделя, спочатку необхідно налаштувати його. Інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек.)

Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання нижчих швидкостей може призвести до перегрівання шпинделя і як наслідок його вихід із ладу. Температура підшипникової опори не має перевищувати 65-66 °C.
Комплект постачання
  • Шпиндель GDZ-125-4.5 Ø125x298 (1 шт.)
  • Роз'єм для під'єднання WP20-4 (1 шт.)
  • Гайковий ключ (1 шт.)
  • Цанга (1 шт.)
До цього шпинделя в нас можна придбати

Інвертор HY05D543B, 5.5KW 13A 380VИнвертор HY05D543B, 5.5KW 13A 380V, фото 2

Кронштейн для кріплення шпинделя 125 ммКронштейн для крепления шпинделя 125мм, фото 2

Роз'єм WP20-4 для шпинделяРазъем WP20-4 для шпинделя, фото 1

Кабель мідний багатожильний екранований TRVVP 4x2.5 Кабель медный многожильный экранированный TRVVP 4x2.5, фото 2

Помпа водяна заглибна FK-3.2m 75 ВтПомпа водяная погружная FK-3.2m 75 Вт, фото 2

Трубка для охолоджувальної рідини 5.5х8Трубка для охлаждающей жидкости 5.5х8 , фото 2

Комплект радіально-упорних дуплексних підшипників H7005C 2RZ P4 DTA Комплект  радиально-упорных дуплексных подшипников H7005C 2RZ P4 DTA, фото 2

Комплект радіально-упорних дуплексних підшипників H7007C 2RZ P4 DTA Комплект  радиально-упорных дуплексных подшипников H7007C 2RZ P4 DTA, фото 2

Набір цанг ER25 16 штук 2-16Набор цанг ER20 13 штук 0,5-13, фото 3

Гайка ER25-UM/NUT М32х1.5 Гайка ER25-UM/NUT М32х1.5, фото 2

Системи охолодження (трубки для подавання СОЖ, вентилятори, радіатори тощо) Радиатор 275х120 (под вентиляторы 120х120), фото 2

Фрези Фреза концевая спиральная сферическая R2*8*D6*L50, фото 2







Дивіться всі наші оголошення

Основні
Діаметр125 мм
Вага17700 г
Кількість в упаковці1 шт.
СтанНовий
Обробка матеріалуАлюміній, Дерево, Ламінат, МДФ, Мідь, М'яка деревина, Пластик, Фанера, Кольоровий метал
Максимальна робоча температура підшипникової опори65°С
Мінімальна швидкість6 000 об/хв
Крутний момент2.12 Нм
Тип охолодженнярідинне (водяне)
Тип кріпленнякронштейн
Биття≤0.005 мм
Напруга живлення380 В
Кількість фаз3
Струм8.0 А
КонусER25
МодельGDZ-125-4.5 Ø125x298
Потужність4.5 кВт
Тип корпусуциліндр
Частота400 Гц
Максимальна швидкість24 000 об/хв
Підшипники2х7005, 2х7007
Модель гайкиER25-UM-W (М32х1.5)
Тип приводуасинхронний
Користувальницькі характеристики
ЦангаER25
Потужність (Вт)4500
Корпускруглий
Вхідна напруга (В)380
