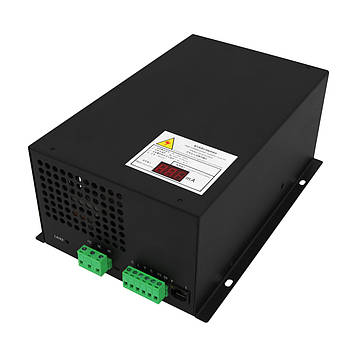

Блок живлення високої напруги для лазерної трубки CO2 DY13 100-120 Вт, фото 1

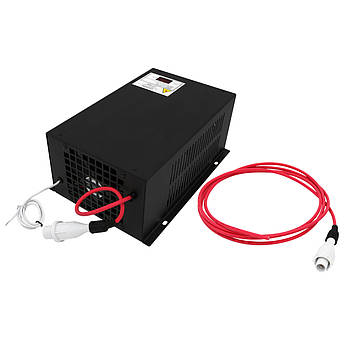

Блок живлення високої напруги для лазерної трубки CO2 DY13 100-120 Вт, фото 3

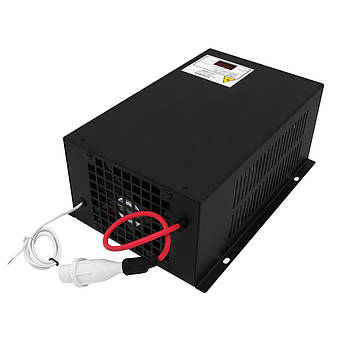

Блок живлення високої напруги для лазерної трубки CO2 DY13 100-120 Вт, фото 4

Блок живлення високої напруги для лазерної трубки CO2 DY13 100-120 Вт

Опис
Характеристики
Інформація для замовлення
Блок живлення високої напруги для лазерної трубки CO2 DY13 100-120 Вт

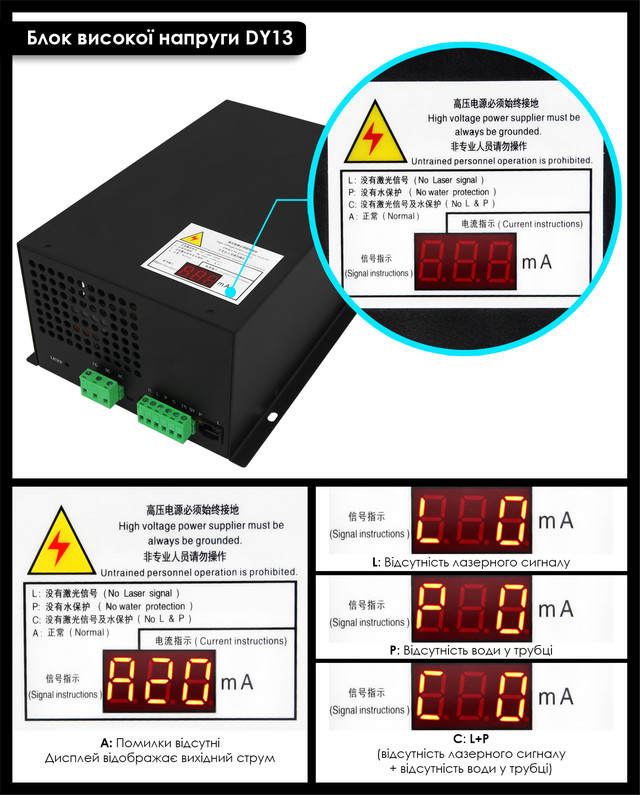

Блок розпалу DY13 100-120 Вт - високовольтне джерело живлення, яке застосовується у верстатах на основі трубки СО2 номінальною потужністю 90-100 Вт (Reci W2 і W4, Yongli A2s або аналоги) для створення електророзрядів, необхідних для генерації лазерного променя усередині колби. Налаштування струму виконується резистором, що знаходяться на бічній грані корпусу. Дана модель оснащена дисплеєм, що відображає несправності устаткування і поточне значення вихідного струму. Додатково до DY13 через роз'єм RJ45 можна під'єднати зовнішній регулятор вихідного струму з дисплеєм. Вибір джерела вхідного сигналу здійснюється за допомогою ручного перемикача на передній панелі пристрою.

Пристрій має металевий корпус, який є пасивним радіатором. В якості активного охолодження використовується вентилятор 90х90 мм, який розташований всередині корпусу і запобігає перегріву трансформатора та електронних компонентів. Відвід тепла відбувається через вентиляційні отвори. Блок має дві клеми: 3-контактна призначена для підключення електроживлення та заземлення, 6-контактна для підключення керуючих проводів.

Принцип роботи: з допомогою контролера подається керуючий сигнал на блок розпалу. Залежно сигналу джерело живлення подає необхідну напругу і силу струму на лазерну трубку, що призводить до збудження газового середовища і генерації лазерного випромінювання.

Застосування: верстати на основі лазерної трубки CO2

Увага!
  • Блок високої напруги обов'язково повинен відповідати потужності характеристик лазерної трубки

  • Неправильна настройка сили струму може призвести до виходу з ладу лазерної трубки

  • Блок високої напруги повинен мати надійне заземлення



Особливості:

  • Висока якість виробу

  • Висока ефективність

  • Швидка реакція на сигнали

  • Наявність підлаштування резистора для регулювання сили струму

  • Можливість підключення зовнішнього потенціометра

  • Наявність кнопки "ТЕСТ" (примусовий розпал випромінювача без «дозволу» контролера)

  • Вихідна потужність лазера може регулюватися аналоговим сигналом 0-5 або сигналом від керуючої плати

  • Функція захисту від обриву ланцюга (на короткий час)

  • Функція захисного відключення по сигналу датчика потоку рідини та системи вентиляції

  • Наявність дисплея

  • Сумісність з лазерними трубками СО2 різних виробників

  • Простота в установці

  • Тривалий термін служби



Технічні характеристики:

Серія: DY

Модель: DY13

Підтримувана потужність лазерної трубки: 90-100 Вт

Електроживлення: 165-260 В (змінний струм); 50 Гц / 60 Гц

Максимальна вихідна напруга: 28 кВ

Максимальний вихідний струм: 30 мА (залежить від лазерної трубки)

Захист від перевантаження по струму: 130% від максимального струму

ККД: ≥91%

Швидкість відповіді: ≤1 мс (час від моменту подачі сигналу перемикання, до моменту, коли вихідний струм піднімається до 90% від встановленого)

Управління: THL, TLL

Середнє напрацювання на відмову: ≥10000 годин

Дисплей: присутній

Роз'єм для підключення зовнішнього потенціометра з дисплеєм: RJ45

Тип охолодження: примусове повітряне

Температура навколишнього середовища: -10...+40 °С

Вологість навколишнього середовища: ≤90%

Маса нетто: 2.77 кг

Різницю між режимами TLH і TTL можна переглянути за посиланням

Комплект постачання
  • Блок живлення високої напруги для лазерної трубки CO2 DY13 100-120 Вт (1 шт.)
  • Високовольтний кабель довжиною 2 м з роз'ємом (1 шт.)
До цього блоку живлення у нас можна придбати

Лазерна трубка CO2 Reci W2 90 ВтЛазерна трубка CO2 Reci W2 90 Вт, фото 2

Лазерна трубка CO2 Reci W4 100 ВтЛазерна трубка CO2 Reci W4 100 Вт, фото 2

Трансформатори для блоків високої напругиВисоковольтний Трансформатор YY-80W-3T для блоку живлення лазера СО2, 80 Вт, фото 2



Дивіться всі наші оголошення

Основні
ВиробникBeijing Reci Laser Technology
Гарантійний термін3 міс
МодельDY13
СеріяDY
Електроживлення165-260 В (змінний струм); 50 Гц / 60 Гц
Вологість навколишнього середовища≤90%
Температура навколишнього середовища-10...+40 °С
Тип охолодженняпримусове повітряне
Підтримувана потужність лазерної трубки90-100 Вт
Максимальна вихідна напруга28 кВ
Максимальний вихідний струм30 мА
ККД≥91%
Швидкість відповіді≤1 мс
УправлінняTHL, TLL
Середнє напрацювання на відмову≥10000 годин
Дисплейприсутній
Маса нетто2.77 кг
Роз'єм для підключення зовнішнього потенціометра з дисплеємRJ45
Користувальницькі характеристики
Потужність (Вт)100
