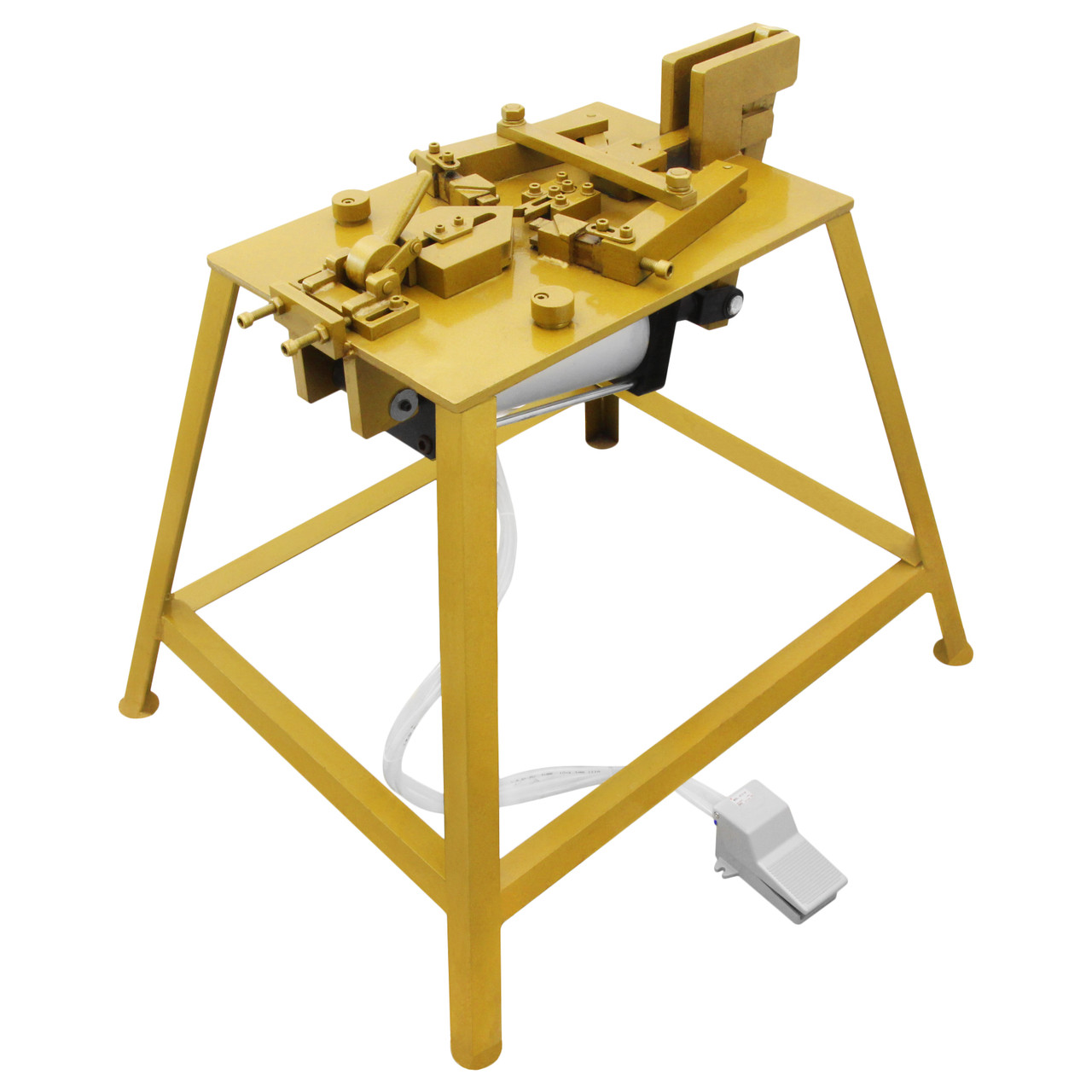

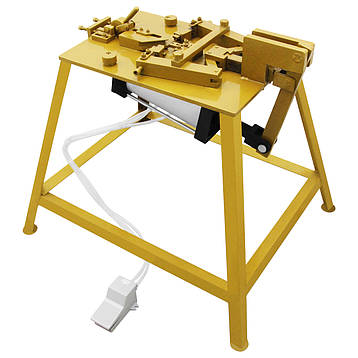

Прес кутообтискний пневматичний PCP38-50 для алюмінієвих рам вікон і дверей

PCP38-50 - обладнання для пресування кутових з'єднань з алюмінієвого профілю серій 38-50, яке обладнане пневматичною системою синхронного пересування симетричних ножів — пуансонів. Верстат дає змогу легко скріпити кути рами під прямим кутом на попередньо встановлені сухарі.

Прес дуже простий у роботі та не вимагає під'єднання до електричної мережі. Для його функціонування необхідний тільки підведення повітря від компресора. На верстаті можна відрегулювати хід наближення ножів, у той час як регулювання за висотою немає.

Пересування ножів забезпечує поршневий пневматичний циліндр подвійної дії SC125x200 з максимальним зусиллям пресування приблизно 1050 кгс.

Керування тиском здійснюється за допомогою фільтра регулятора моделі AW4000-04. Пристрій також видаляє зі стисненого повітря механічні забруднення і конденсат.

Верстат обладнаний пневматичною ножною педаллю з пружинним поверненням, якою можна керувати переміщенням ножів. Вона істотно спрощує і пришвидшує процес з'єднання елементів рами.

Корпус преса виготовлений із високоміцного чавуну, а ножі з штампованої сталі.

Пресувальне обладнання PCP38-50 підходить для з'єднання елементів алюмінієвих рам і стулок.

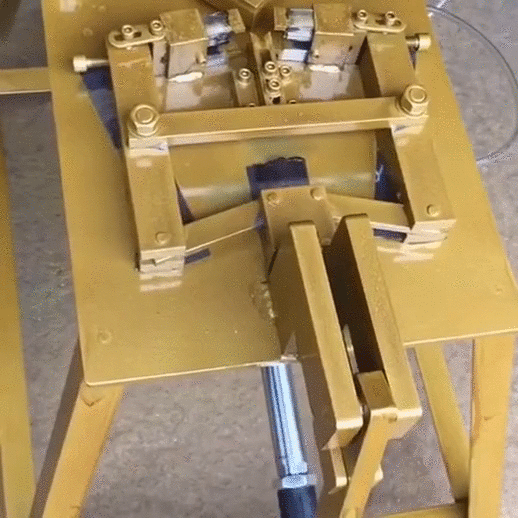

Принцип роботи:

1. У два профілі розпилених під кутом 45° поміщається з'єднувальний елемент  - "сухар"

2. З'єднанні профілі поміщаються між пуансонами — пресувальними ножами

3. Пневматичний механізм приводить у рух ножі, які після опресування стінок профілю, впресовуються в «сухар» у заданих точках і міцно з'єднують елементи рами

Особливості:

• З'єднання профілів серій 38-50 під кутом 90°

• Рух ножів за допомогою пневматичної системи

• Керування пневматичним затискачем за допомогою педалі

• Регулювання ходу ножів

• Регулювання центрувального кутика

• Регулювання ходу контр-упора

• Не потрібне під'єднання до електромережі

• Проста та надійна конструкція

• Простота в експлуатації

Характеристики:

Модель преса: PCP38-50

Кут обтискання профілю: 90°

Мінімальна висота обтискного профілю: 38 мм

Максимальна висота обтискного профілю: 50 мм

Матеріал відповідного профілю: алюміній

Тип приводу: пневматичний

Модель пневматичного циліндра: SC125x200

Модель фільтра регулятора тиску: AW4000-04

Модель пневматичної педалі: 4F210-08

Максимальний вхідний тиск повітря: 1 МПа

Максимальне зусилля пресування: ~1050 кгс

Діапазон регулювання ходу ножів: 8 мм

Товщина ножів: 6 мм

Відстань між ножами по вертикалі: 18 мм

Висота між поверхнею столу та верхнім ножем: 28.5 мм

Діапазон регулювання ходу центрувального кутика: 65 мм

Діапазон регулювання ходу контр-упори: 100 мм

Переміщення контр-упори: ручне

Матеріал корпусу: чавун

Матеріал ножів: штампована сталь

Колі: жовтий

Розміри столу: 585х405 мм

Габаритні розміри: 940х750х800 мм

Вага: 68.5 кг

• Кутообтискний прес пневматичний PCP38-50

• Пневматична педаль

• Шланг для під'єднання компресора

Мастило для напрямних і передач помірної в'язкості (1 л)
