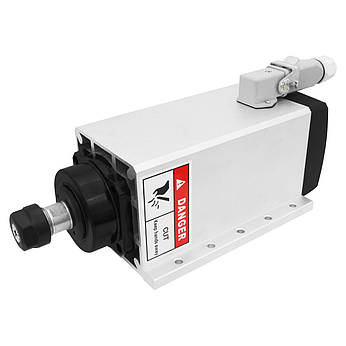

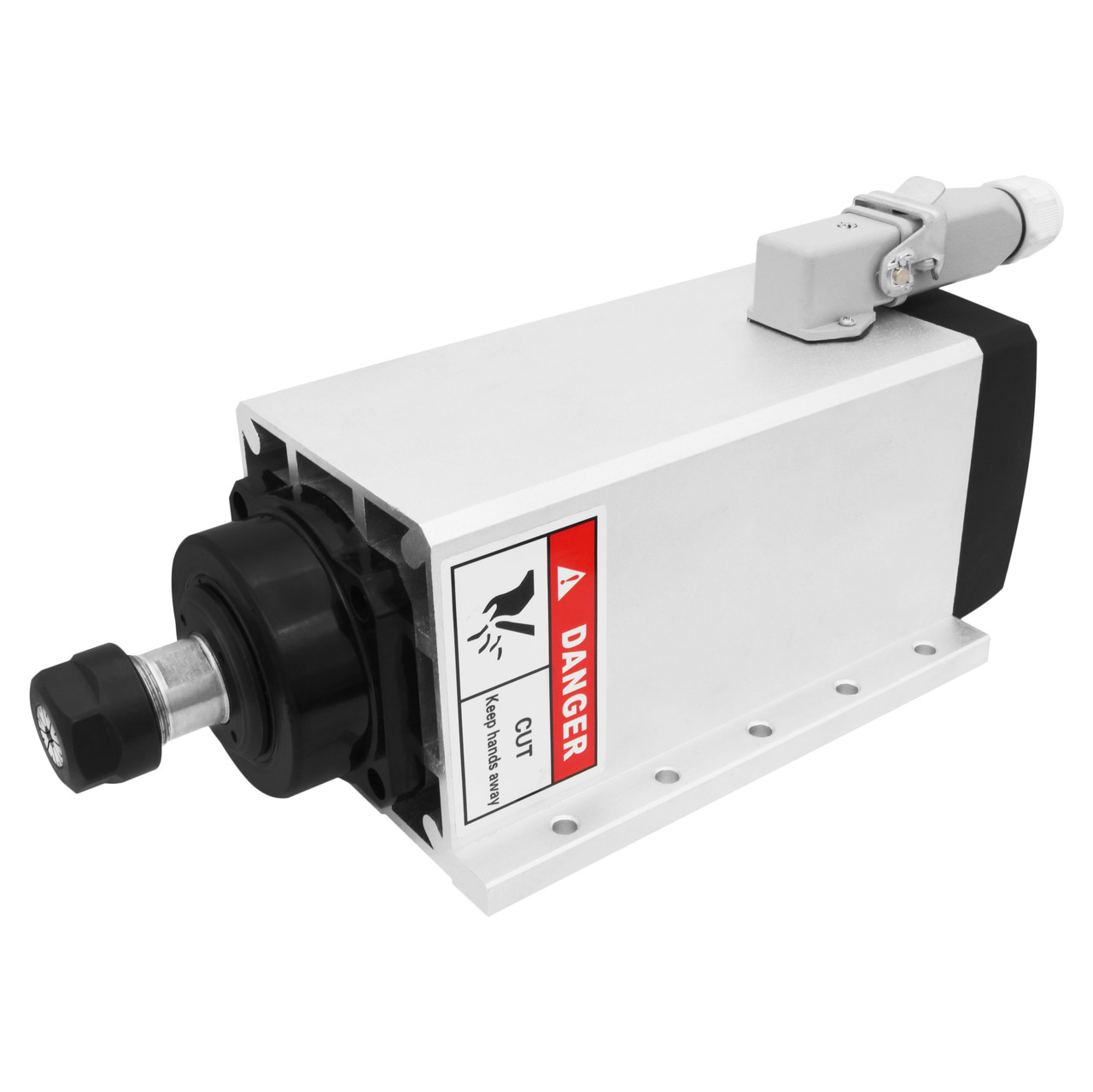

Шпиндель повітряне охолодження GDZ105x102-3 (3 кВт, 220 В, 12 A, ER20)

Опис
Характеристики
Інформація для замовлення

Шпиндель повітряний GDZ105x102-3

GDZ105x102-3  - високошвидкісний трифазний шпиндель повітряного охолодження потужністю 3 кВт, який застосовується в верстатах із ЧПК для оброблення порівняно м'яких матеріалів (дерево, МДФ, фанера, пластик, ПВХ, композити, кольорові метали тощо). Установлення інструмента здійснюється ручним способом —  фреза кріпиться в цанговий затискач і фіксується гайкою. Електродвигун цієї моделі обладнаний чотирма високообертовими сталевими кулькопідшипниками, які не потребують обслуговування. Охолодження шпинделя здійснюється завдяки крильчатці, яка встановлена на валу двигуна. Це дає змогу істотно спростити роботу з ним, порівнюючи зі шпинделями, які мають рідинне охолодження, оскільки не потрібно помпи та трубок підведення/відведення рідини. До того ж потік повітря видуває стружку із зони різання. Але попри всі свої переваги, такий тип шпинделя має і вади, головне з яких є сильнішим нагрівання при роботі. Тому мінімальне значення швидкості обертання має становити не нижче 8000-10000 об/хв. Також  GDZ105x102-3 вимагає регулярного чищення, оскільки сорочка охолодження може накопичувати стружку. Керування шпинделем здійснюється за допомогою перетворювача частоти.

Увага! Новий шпиндель або шпиндель, який не використовується впродовж тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель упродовж пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час усього робочого процесу  необхідно перевіряти температуру шпинделя, якщо шпиндель ставатиме гарячим — зупиніть роботу.



 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель: GDZ105x102-3

Тип охолодження: повітряне

Тип корпусу: прямокутний (паралелепіпед)

Наявність фланця: так

Кількість фаз: 3

Потужність: 3 кВт

Напруга живлення: 220 В

Струм: 12 А

Частота: 300 Гц

Максимальна швидкість: 18000 об/хв

Крутний момент: 1.9 Нм

Конус: ER20

Биття всередині конуса: ≤0.002 мм

Підшипники: 2х7005, 2х7002

Вага: 7.6 кг

ВАЖЛИВО! Перш ніж під'єднати інвертор до шпинделя, спочатку необхідно налаштувати його. В Інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек.).
Комплект постачання
  • Шпиндель GDZ105x102-3 (1 шт.)
  • Роз'єм для під'єднання (1 шт.)
  • Цанга ER20 (1 шт.)
До цього шпинделя в нас можна придбати

Інвертор (VFD) HY03D023B, 3KW 220-250V Инвертор (VFD) HY03D023B, 3KW 220-250V, фото 2

Комплект радіально-упорних дуплексних підшипників H7005C 2RZ P4 DTA Комплект  радиально-упорных дуплексных подшипников H7005C 2RZ P4 DTA, фото 2

Комплект радіально-постійних дуплексних підшипників H7002C 2RZ P4 DTA Комплект  радиально-упорных дуплексных подшипников H7003C 2RZ P4 DTA, фото 2

Гайка ER20-A М25х1,5Гайка ER20-A М25х1,5, фото 2

Цанги ER20Высокоточная цанга ER20-3 (биение ≤0.008 мм), фото 2

Кабель мідний багатожильний екранований TRVVP 4x1.5 Кабель медный многожильный экранированный TRVVP 4x1.5, фото 2

Фрези Фреза коническая спиральная сферическая R0.25*15*D4*L50, фото 2





Дивіться всі наші оголошення

Основні
СтанНовий
Вага7.6 кг
Биття≤0.002 мм
Кількість в упаковці1 шт.
Кількість фаз3
Максимальна швидкість18000 об/хв
Напруга живлення220 В
МодельGDZ105x102-3
Тип охолодженняповітряне
Тип корпусупрямокутний (паралелепіпед)
Потужність3 кВт
Струм12 A
Частота300 Гц
КонусER20
Підшипники2х7005, 2х7002
Крутний момент1.9 Нм
Наявність фланцятак
Користувальницькі характеристики
Кількість в упаковці1 шт.
Обробка матеріалуДерево, Мідь, Алюміній, Пластик, Кольоровий метал, Ламінат, Фанера, МДФ, Тверда деревина, ЛДСП, М'яка деревина
ЦангаER20
Потужність (Вт)3000
Вхідна напруга (В)220
Корпусквадратний
