КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

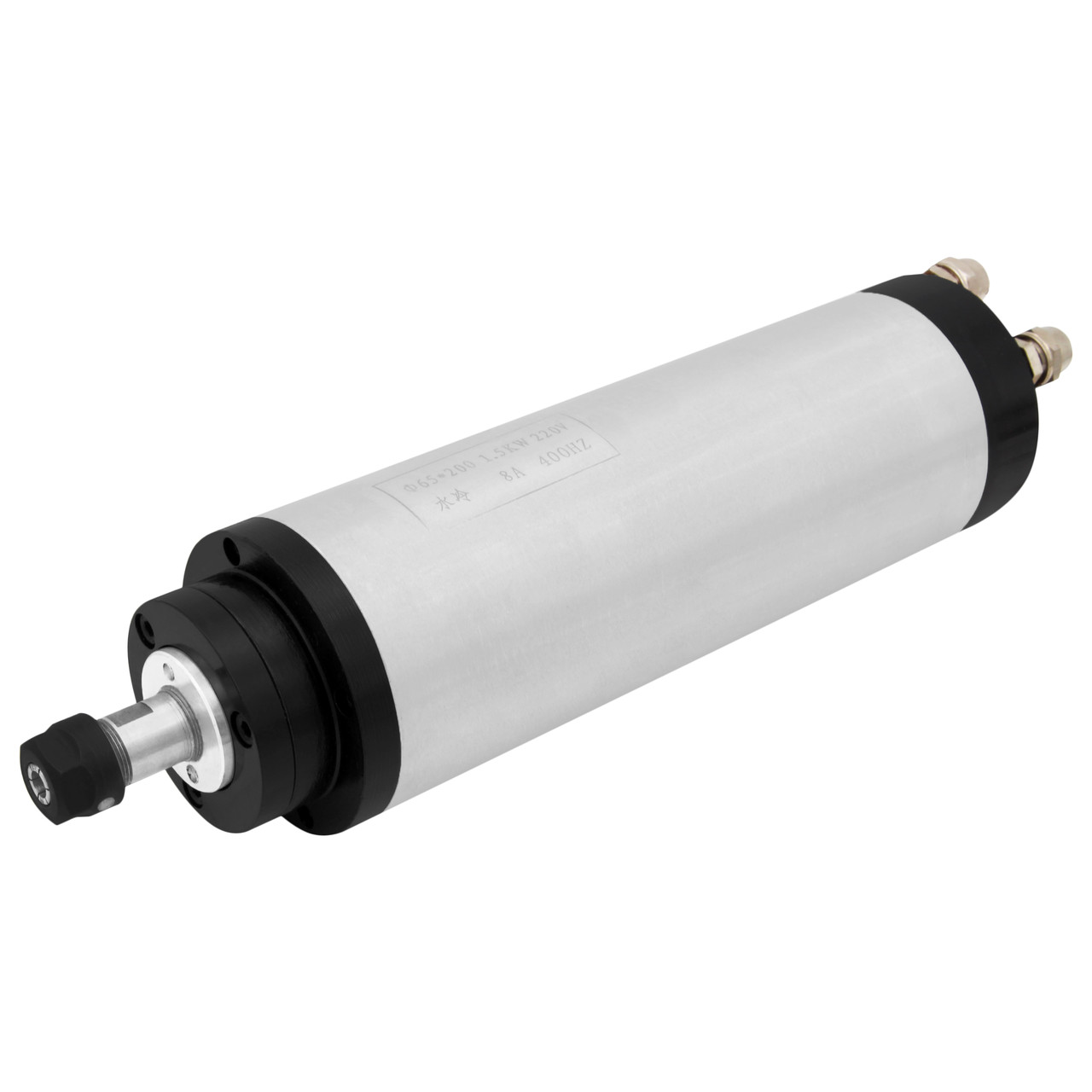

Шпиндель Ф65*200 водяне охолодження (1.5 кВт, 220 В, 8 А, ER11), фото 1
Шпиндель Ф65*200 водяне охолодження (1.5 кВт, 220 В, 8 А, ER11), фото 3

Шпиндель Ф65*200 водяне охолодження (1.5 кВт, 220 В, 8 А, ER11)

Опис
Характеристики
Інформація для замовлення

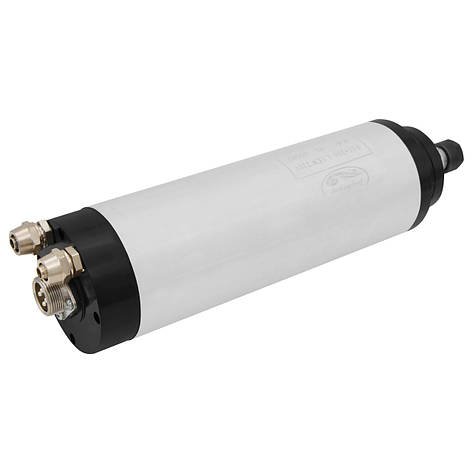

Шпиндель водяний Ф65*200

Ф65*200 - високошвидкісний трифазний шпиндель потужністю 1.5 кВт з примусовим рідинним охолодженням, який застосовується в верстатах з ЧПК для оброблення дерева, пластику та м'яких металів. Електродвигун цієї моделі обладнаний чотирма високообертовими підшипниками, які не потребують обслуговування. Процес зниження їхнього температурного режиму здійснюється завдяки циркуляції охолоджувальної рідини. Зупинка інструмента виконується ручним способом — фреза кріпиться в цанговий затискач і фіксується гайкою. Керування шпинделем здійснюється за допомогою перетворювача частоти.

Шпиндель Ф65*200 загалом використовується на деревообробних фрезерно-гравіювальних верстатах, однак може застосовуватися і на інших машинах.



Переваги шпинделя з рідинним охолодженням:

Проти повітряного охолодження, шпиндель з рідинним охолодженням зазвичай має меншу вартість. Такий шпиндель працює з низьким рівнем шуму, за умови, що сам різальний інструмент працює тихо. Оскільки шпиндель має циліндричну форму корпусу, він кріпиться за допомогою кронштейна, що дає змогу легко регулювати його висоту і розширити можливості верстата під час роботи з довгими фрезами та високими заготовками.

Недоліки шпинделя з рідинним охолодженням:

До вад можна віднести те, що для повноцінної роботи шпинделя з рідинним охолодженням потрібне додаткове обладнання: насос, радіатор, бачок і трубки. Також у шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу.

Увага! Новий шпиндель або шпиндель, який не використовується впродовж тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель упродовж пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час усього робочого процесу  необхідно перевіряти температуру шпинделя, якщо шпиндель ставатиме гарячим — зупиніть роботу.



 Технічні характеристики:

Модель: Ф65*200

Тип приводу: асинхронний

Тип охолодження: рідинне (водне)

Форма корпусу: циліндр

Тип кріплення: кронштейн

Діаметр: 65 мм

Потужність: 1.5 кВт

Кількість фаз: 3

Напруга живлення: 220 В

Струм: 8.0 А

Частота: 400 Гц

Максимальна швидкість: 24 000 об/хв

Мінімальна швидкість: 6000 об/хв

Конус: ER11

Модель гайки: ER11-А (М14х0.75)

Радіальне биття: ≤0.01 мм

Підшипники: 4хNSK6002

Максимальна робоча температура підшипникової опори: 65°С

Вага: 2.8 кг



Увага! Щоб Ваш шпиндель служив довго та не виникало проблем з обмотками через корозію, в жодному випадку не використовуйте для охолодження звичайну воду. Найкращим варіантом буде дистильована вода.

Використовуйте відповідний насос для циркуляції охолоджувальної рідини, так як частою помилкою є використання насоса, який не розрахований на тривалу роботу або має негерметичний корпус, у якому погано захищені електричні з'єднання.

Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів (деякі різновиди трубок можуть втрачати форму за температури вище ніж +40 °C)
ВАЖЛИВО!

Перш ніж під'єднати інвертор до шпинделя, спочатку необхідно налаштувати його. В Інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек.)

Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання нижчих швидкостей може призвести до перегрівання шпинделя і як наслідок його вихід із ладу. Температура підшипникової опори не має перевищувати 65-66 °C.
Комплект постачання
  • Шпиндель Ф65*200 (1 шт.)
  • Роз'єм для під'єднання H17-4 (1 шт.)
  • Цанга (1 шт.)
До цього шпинделя в нас можна придбати

Інвертор H100-1.5S2-1B, 1.5 kW, 7 A, 220 VИнвертор H100-5.5T4-1B, 5.5 kW, 12.5 A, 380 V, фото 2

Кронштейн для кріплення шпинделя 65 ммКронштейн для крепления шпинделя 125мм, фото 2

Притискач для шпинделя 65 мм Прижим для шпинделя 65мм, фото 2



Щітка — насадка на шпиндель діаметром 65 мм Щетка - насадка на шпиндель диаметром 65мм, фото 2

Роз'єм H17-4 для шпинделяРазъем H17-4 для шпинделя, фото 2

Кабель мідний багатожильний екранований TRVVP 4x1.5 Кабель медный многожильный экранированный TRVVP 4x1.5, фото 1

Заглибний водяний насос 75W 220VAC для охолодження шпинделяПогружной водяной насос 75W 220VAC для охлаждения шпинделя, фото 2

Трубка для охолоджувальної рідини 5.5х8Трубка для охлаждающей жидкости 5.5х8 , фото 2

Підшипники для шпинделяКомплект  радиально-упорных дуплексных подшипников H7005C 2RZ P4 DTA, фото 2

Набір цанг ER11 14штук 0,5-7Набор цанг ER20 13 штук 0,5-13, фото 3

Гайка ER11-A М15х0,75 Гайка ER11-A М14х0,75, фото 2

Системи охолодження (трубки для подавання СОЖ, вентилятори, радіатори тощо) Радиатор 275х120 (под вентиляторы 120х120), фото 2

Фрези Фреза концевая спиральная сферическая R2*8*D6*L50, фото 2







Дивіться всі наші оголошення

Основні
Діаметр65 мм
Вага2800 г
Кількість в упаковці1 шт.
СтанНовий
Обробка матеріалуАлюміній, Дерево, Ламінат, МДФ, Мідь, М'яка деревина, Пластик, Фанера, Кольоровий метал
Максимальна робоча температура підшипникової опори65°С
Мінімальна швидкість6 000 об/хв
Тип охолодженнярідинне (водяне)
Тип кріпленнякронштейн
Биття≤0.01 мм
Напруга живлення220 В
Кількість фаз3
Струм8.0 А
КонусER11
МодельФ65*200
Тип корпусуциліндр
Частота400 Гц
Максимальна швидкість24 000 об/хв
Підшипники4хNSK6002
Модель гайкиER11-А (М14х0.75)
Тип приводуасинхронний
Користувальницькі характеристики
ЦангаER11
Потужність (Вт)1500
Корпускруглий
Вхідна напруга (В)220
