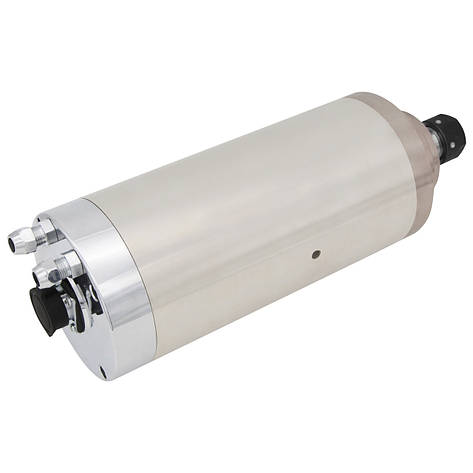

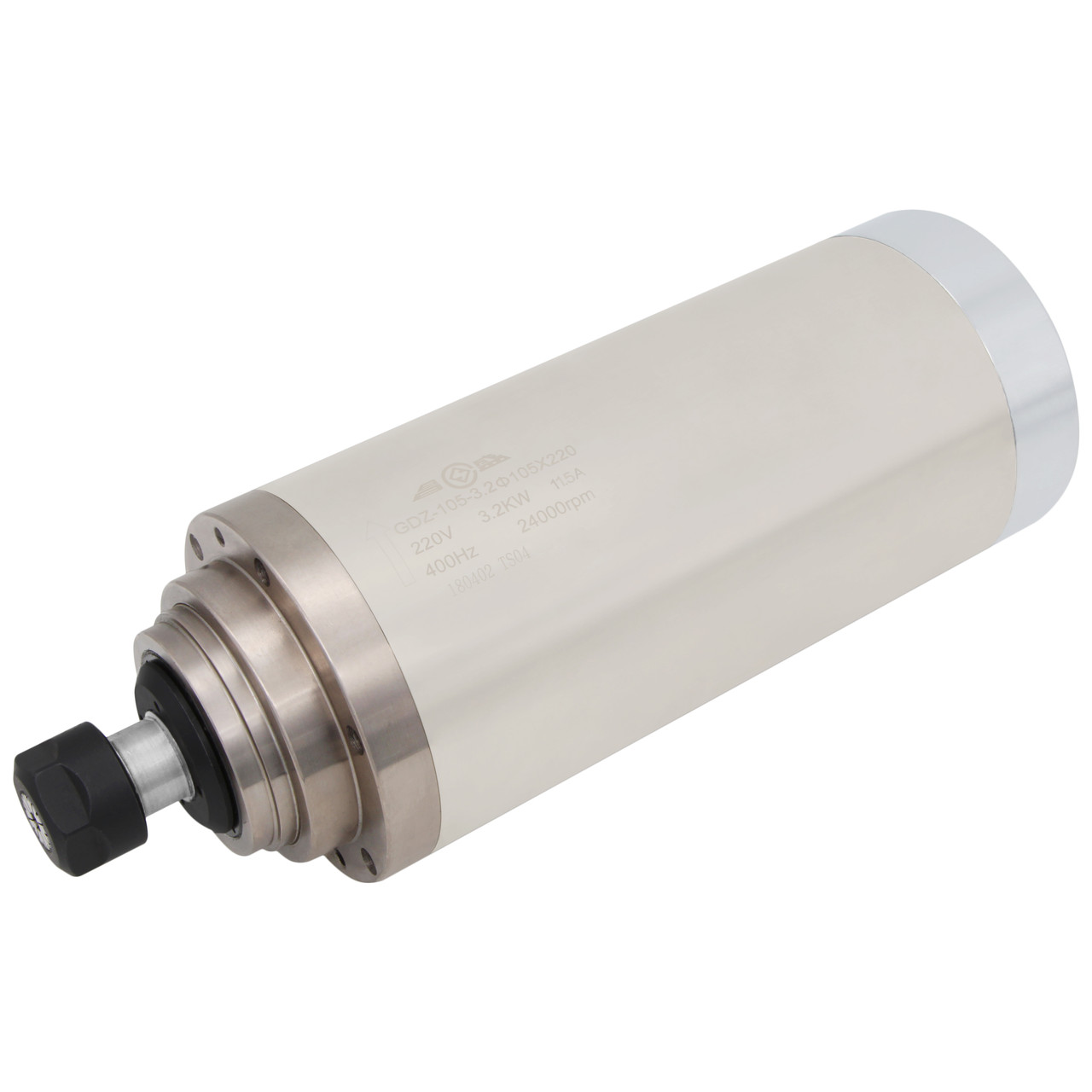

Шпиндель водяний GDZ-105-3.2 Ø105Х220

GDZ-105-3.2 Ø105Х220 - високошвидкісний трифазний шпиндель потужністю 3.2 кВт з примусовим рідинним охолодженням, який застосовується в верстатах із ЧПК для оброблення дерева, пластику та м'яких металів. Електродвигун цієї моделі обладнаний чотирма високообертовими металевими підшипниками, які не потребують обслуговування. Процес зниження їхнього температурного режиму здійснюється завдяки циркуляції охолоджувальної рідини. Зупинка інструмента виконується ручним способом — фреза кріпиться в цанговий затискач і фіксується гайкою. Керування шпинделем здійснюється за допомогою перетворювача частоти.

GDZ-105-3.2 Ø105Х220 загалом використовується на деревообробних фрезерно-гравіювальних верстатах, однак може застосовуватися й в інших машинах.

Переваги шпинделя з рідинним охолодженням:

Проти повітряного охолодження, шпиндель з рідинним охолодженням зазвичай має меншу вартість. Такий шпиндель працює з низьким рівнем шуму, за умови, що сам різальний інструмент працює тихо. Оскільки шпиндель має циліндричну форму корпусу, він кріпиться за допомогою кронштейна, що дає змогу легко регулювати його висоту і розширити можливості верстата під час роботи з довгими фрезами та високими заготовками.

Недоліки шпинделя з рідинним охолодженням:

До вад можна віднести те, що для повноцінної роботи шпинделя з рідинним охолодженням потрібне додаткове обладнання: насос, радіатор, бачок і трубки. Також у шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу.

 Технічні характеристики:

Модель: GDZ-105-3.2 Ø105Х220

Тип приводу: асинхронний

Тип охолодження: рідинне (водне)

Форма корпусу: циліндр

Тип кріплення: кронштейн

Діаметр: 105 мм

Потужність: 3.2 кВт

Кількість фаз: 3

Напруга живлення: 220 В

Струм: 11.5 А

Частота: 400 Гц

Максимальна швидкість: 24 000 об/хв

Мінімальна швидкість: 6000 об/хв

Крутний момент: 1.23 Нм

Конус: ER20

Модель гайки: ER20-А (М25х1.5)

Радіальне биття: ≤0.01 мм

Підшипники: 2х7005C P4, 2х7003C P4

Максимальна робоча температура підшипникової опори: 65°С

Клас захисту: ІР54

Вага: 9.8 кг

• Шпиндель GDZ-105-3.2 Ø105Х220 (1 шт.)
• Роз'єм для під'єднання WP20-4 (1 шт.)
• Цанга (1 шт.)

Інвертор H100-3.7S2-1B, 3.7 kW, 17 A, 220 V

Кронштейн для кріплення шпинделя

Роз'єм WP20-4 для шпинделя

Кабель мідний багатожильний екранований TRVVP 4x2.5

Заглибний водяний насос 75W 220VAC для охолодження шпинделя

Трубка для охолоджувальної рідини 5.5х8

Комплект радіально-упорних дуплексних підшипників H7003C 2RZ P4 DTA

Комплект радіально-упорних дуплексних підшипників H7005C 2RZ P4 DTA

Набір цанг ER20 13 штук 0,5-13

Гайка ER20-A М25х1,5

Системи охолодження (трубки для подавання СОЖ, вентилятори, радіатори тощо)

Фрези
