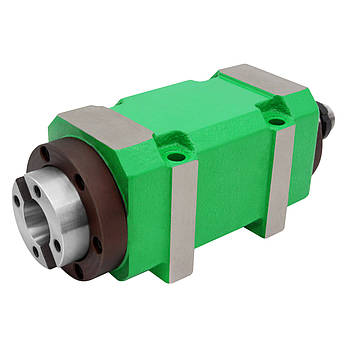

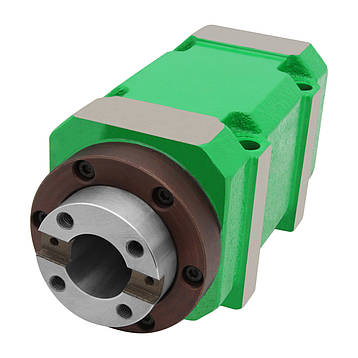

BT30(165)-5 — високоточний механізм з інструментальним конусом BT30, який отримує обертання й момент від основного шпинделя за допомогою ремінної передачі (шків і ремінь у комплект постачання не входять). Такий пристрій переважно застосовується на фрезерних і рослинних верстатах (роботи з кутовим контактом) для розширення їхніх можливостей, підвищення продуктивності, а також для забезпечення високого крутного моменту на низьких обертах. Конструктивно шпиндель складається із встановленого в литому чавунному корпусі валу, який розміщений на підшипникових опорах. Якісні підшипники забезпечують високу здатність навантаження і жорсткість ротора. Установлення інструмента здійснюється ручним способом. BT30(165)-5 має наскрізний отвір діаметром 14 мм. Потужність основного шпинделя для фрезерної головки цієї моделі має перевищувати 1.1 кВт.

Особливості:

• Висока точність

• Висока жорсткість

• Можливість роботи на низьких обертах з високим крутним моментом

• Можливість регулювання швидкості обертання через заміну основного шпинделя або шківів ремінного передавання

• 5 високоякісних підшипників

 Технічні характеристики:

Модель: BT30(165)-5

Тип приводу: ремінної

Тип кріплення: на площину

Зміна інструмента: ручна

Максимальна швидкість обертання: 5000-6000 об./хв

Конус: BT30

Діаметр вала під шків: 25 мм

Ширина шпанки: 8 мм

Радіальне биття: 0.01 мм

Підшипники: 1х7007, 2х6007, 2х6006

Габаритні розміри: 260х95х95 мм

Висота центру: 48 мм

Діаметр наскрізного отвору: 14 мм

Матеріал корпусу: високоякісний чавун

Рекомендована потужність основного шпинделя: ≤1.1 кВт

Вага: 9.1 кг
