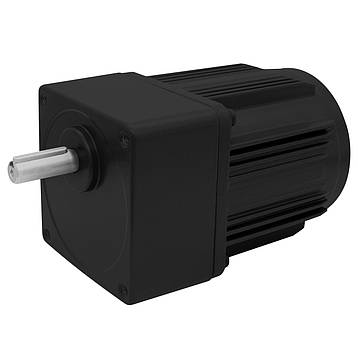

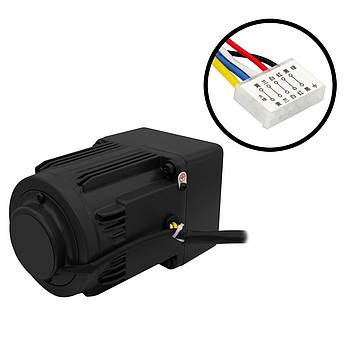

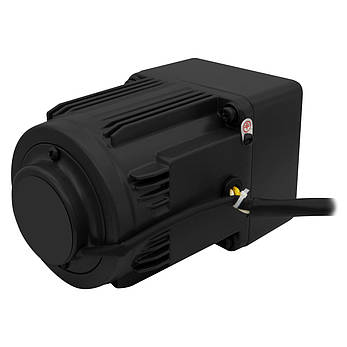

Даний мотор-редуктор складається з регульованого електродвигуна 4RK25RGN-C і циліндричного редуктора з передавальним числом 18. Продукт являє собою розбірний механізм, що, в разі потреби, дає можливість заміни одного з комплектуючих (наприклад: заміна редуктора з одним значенням редукції на редуктор з іншим значенням).

4RK25RGN-C - однофазний реверсивний електродвигун змінного струму потужністю 25 Вт з можливістю регулювання оборотів обертання, який широко застосовується на виробництвах, процеси яких вимагають зміни напрямку руху. Керувати швидкістю і напрямком обертання двигуна можна за допомогою регулятора обертів двигуна (зміна напрямку обертання здійснюється шляхом зміни положення перемички). Корпус двигуна і редуктора виготовлений методом лиття під тиском з високоміцного сплаву. Зубчасті колеса редуктора виготовлені зі спеціальної легованої сталі.

Область застосування: пакувальне і поліграфічне обладнання, медичні пристрої, текстильні машини тощо.

Особливості:

• Висока точність

• Висока стабільність моменту

• Висока ефективність

• Низький рівень шуму

• Компактні розміри

• Простота в монтажі

• Відносно низька вартість

Розшифровка маркування двигуна на прикладі 4RK25RGN-C:

4 - розмір фланця (4 - 80х80 мм)

R - тип двигуна (реверсивний)

До - серія двигуна

25 - вихідна потужність (25 Вт)

R - можливість керування швидкістю (R - так)

GN - тип валу (GN - вал-шестерня типу GN)

З - напруга живлення (- одна фаза 220 В змінного струму)

Розшифровка маркування редуктора на прикладі 4GN-3-K:

4 - розмір фланця (4 - 80х80 мм)

GN - тип вхідного валу (GN - вал-шестерня типу GN)

3 - передавальне число (1:3)

K - тип підшипників редуктора (кулькові підшипники)

Технічні характеристики:

Модель: 4RK25RGN-C

Тип двигуна: реверсивний

Режим роботи: тривалий

Регулювання швидкості обертання: так (потрібен контролер)

Тип валу: гвинтовий

Спосіб кріплення: фланцевий

Розмір фланця: 80 мм

Кількість фаз живлення: 1

Напруга живлення: 220 В (змінний струм)

Частота: 50/60 Гц

Струм: 0.25/0.28 А

Потужність: 25 Вт

Пусковий момент: 231/192 мНм

Номінальний крутний момент: 185/154 мНм

Номінальна швидкість обертання (50/60 Гц): 1250/1550 об/хв

Необхідна місткість конденсатора контролера: 2 мкФ (500)

Клас ізоляції: B (130C)

Опір ізоляції: 100 МОм (500 В постійного струму)

≤85 Робоча температура мотор-редуктора: ºС

Температура експлуатації: -10...+40 º с

Відносна вологість при експлуатації: ≤95%

Тип корпусу: циліндричний

Передавальне число редуктора: 18

Максимальна допустиме навантаження на редуктор: 2.78 Нм

Тип вхідного валу редуктора: гвинтовий

Діаметр вихідного валу редуктора: 10 мм

Шпонка вихідного валу редуктора: 4 мм

Швидкість обертання вихідного валу редуктора: 69 об/хв

Вага (мотор+редуктор): ~2.5 кг

• Реверсивний двигун з редуктором (1 шт.)
