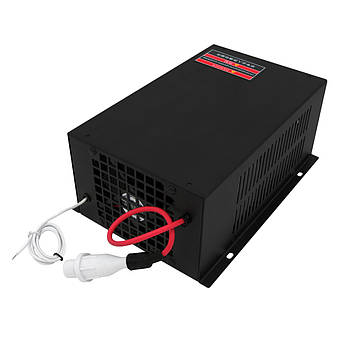

Блок живлення високої напруги для лазерної трубки CO2 MYJG80R 80 Вт, фото 1
Блок живлення високої напруги для лазерної трубки CO2 MYJG80R 80 Вт, фото 3
Блок живлення високої напруги для лазерної трубки CO2 MYJG80R 80 Вт, фото 4

Блок живлення високої напруги для лазерної трубки CO2 MYJG80R 80 Вт

Опис
Характеристики
Інформація для замовлення
Блок живлення високої напруги MYJG80R 80-95 Вт

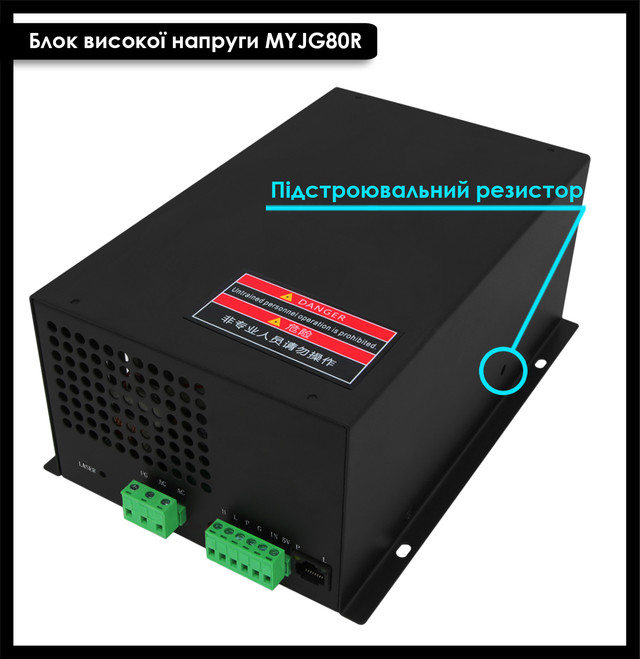

Блок розпалу MYJG80R - високовольтне джерело живлення, яке застосовується у верстатах на основі трубки СО2 номінальною потужністю 80-95 Вт для створення електророзрядів, необхідних для генерації лазерного променя усередині колби. Налаштування струму виконується  гвинтом, розташованим на бічній грані корпусу. Дана модель не оснащена дисплеєм, тому для відстеження значення вихідного струму необхідно підключати зовнішній амперметр (підключається до катода) або зовнішній регулятор вихідного струму з дисплеєм (підключається через роз'єм RJ45).

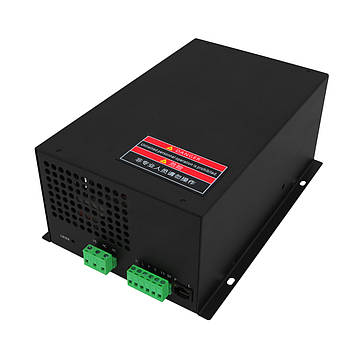

Пристрій має металевий корпус, який є пасивним радіатором. В якості активного охолодження використовується вентилятор 80х80 мм, який розташований всередині корпусу і запобігає перегріву трансформатора та електронних компонентів. Відвід тепла відбувається через вентиляційні отвори. Блок має дві клеми: 3-контактна призначена для підключення електроживлення та заземлення, 6-контактна для підключення керуючих проводів.

Принцип роботи: з допомогою контролера подається керуючий сигнал на блок розпалу. Залежно сигналу джерело живлення подає необхідну напругу і силу струму на лазерну трубку, що призводить до збудження газового середовища і генерації лазерного випромінювання.

Застосування: верстати на основі лазерної трубки CO2

Увага!
  • Блок високої напруги обов'язково повинен відповідати потужності характеристик лазерної трубки

  • Неправильне налаштування сили струму може призвести до виходу з ладу лазерної трубки

  • Блок високої напруги повинен мати надійне заземлення



Особливості:

  • Висока якість виробу

  • Висока ефективність

  • Швидка реакція на сигнали

  • Наявність підлаштування резистора для регулювання сили струму

  • Можливість підключення зовнішнього потенціометра

  • Наявність кнопки "ТЕСТ" (примусовий розпал випромінювача без «дозволу» контролера)

  • Вихідна потужність лазера може регулюватися аналоговим сигналом 0-5 або сигналом від керуючої плати

  • Функція захисту від обриву ланцюга

  • Функція захисного відключення по сигналу датчика потоку рідини та системи вентиляції

  • Сумісність з лазерними трубками СО2 різних виробників

  • Простота в установці

  • Тривалий термін служби





Технічні характеристики:

Виробник: ZYE Laser

Модель: MYJG80R

Номінальна потужність: 80 Вт

Підтримувана потужність лазерної трубки: 80-95 Вт

Електроживлення: 220 В (змінний струм); 50 Гц / 60 Гц

Максимальна вхідна потужність: 450 Вт

Максимальний вхідний струм: 5 А

Максимальна вихідна напруга: 26 кВ

Максимальний вихідний струм: 28 мА

ККД: ≥91% (при повному завантаженні)

Швидкість відповіді: ≤1 мс (час від моменту подачі сигналу перемикання, до моменту, коли вихідний струм піднімається до 90% від встановленого)

Управління: THL, TLL

Середнє напрацювання на відмову: ≥ 30 000 годин

Дисплей: відсутній

Роз'єм для підключення зовнішнього потенціометра з дисплеєм: RJ45

Тип охолодження: примусове повітряне

Температура навколишнього середовища: -10...+40 °С

Вологість навколишнього середовища: ≤85%

Маса нетто: 2.165 кг

Різницю між режимами TLH і TTL можна переглянути за посиланням
Комплект постачання
  • Блок живлення високої напруги MYJG80R 80-95 Вт (1 шт.)

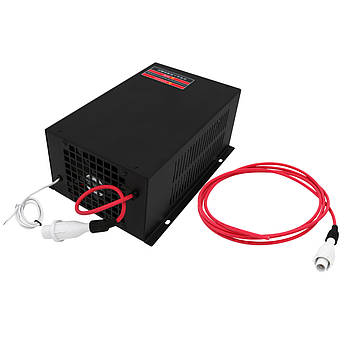

  • Високовольтний кабель з роз'ємом (1 шт.)
До цього блоку живлення у нас можна придбати

Лазерні трубки CO2 Лазерна трубка CO2 Reci W1 75 Вт, фото 2

Трансформатори для блоків високої напругиВисоковольтний Трансформатор YY-80W-3T для блоку живлення лазера СО2, 80 Вт, фото 2



Дивіться всі наші оголошення

Основні
Підтримувана потужність лазерної трубки80-95 Вт
Максимальна вхідна потужність450 Вт
Максимальний вхідний струм5 А
Максимальна вихідна напруга26 кВ
Максимальний вихідний струм28 мА
ККД≥91% (при повному завантаженні)
Швидкість відповіді≤1 мс
УправлінняTHL, TLL
Середнє напрацювання на відмову≥ 30 000 годин
Дисплейвідсутній
Маса нетто2.165 кг
Роз'єм для підключення зовнішнього потенціометра з дисплеємRJ45
МодельMYJG80R
Електроживлення220 В (змінний струм); 50 Гц / 60 Гц
ВиробникZYE Laser
Вологість навколишнього середовища≤85%
Температура навколишнього середовища-10...+40 °С
Тип охолодженняпримусове повітряне
Користувальницькі характеристики
Потужність (Вт)80
