КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

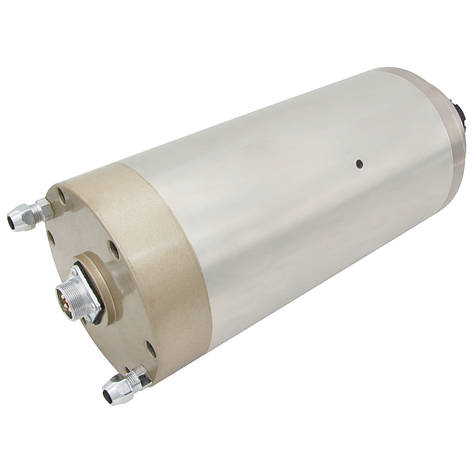

Шпиндель GDZ125-5.5 Ø 125Х298 водяне охолодження (5.5 кВт, 380 В, 10 А, ER25), фото 1

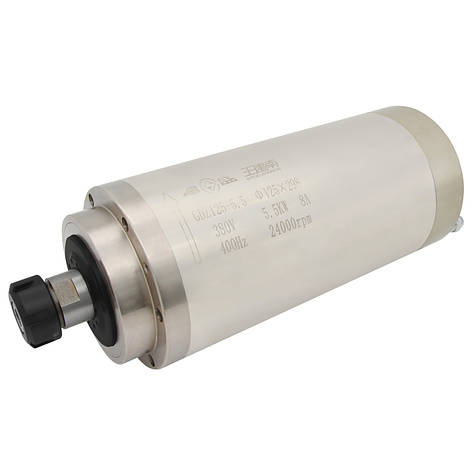

Шпиндель GDZ125-5.5 Ø 125Х298 водяне охолодження (5.5 кВт, 380 В, 10 А, ER25), фото 3

Шпиндель GDZ125-5.5 Ø 125Х298 водяне охолодження (5.5 кВт, 380 В, 10 А, ER25)

Опис
Характеристики
Інформація для замовлення

Шпиндель водяний GDZ125-5.5 Ø125Х298

GDZ125-5.5 Ø125Х298 - високошвидкісний трифазний шпиндель потужністю 5.5 кВт з примусовим рідинним охолодженням, який застосовується в верстатах із ЧПК для оброблення дерева, пластику та м'яких металів). Електродвигун цієї моделі обладнаний чотирма високообертовими металевими підшипниками, які не потребують обслуговування. Процес зниження їхнього температурного режиму здійснюється завдяки циркуляції охолоджувальної рідини.  Установлення інструмента здійснюється ручним способом —  фреза кріпиться в цанговий затискач і фіксується гайкою. Керування шпинделем здійснюється за допомогою перетворювача частоти.

GDZ125-5.5 Ø125Х298 загалом використовується на деревообробних фрезерно-гравіювальних верстатах, однак може використовуватися й в інших галузях.



Переваги шпинделя з рідинним охолодженням:

Проти повітряного охолодження, шпиндель з рідинним охолодженням зазвичай має меншу вартість. Такий шпиндель працює з низьким рівнем шуму, за умови, що сам різальний інструмент працює тихо. Оскільки шпиндель має циліндричну форму корпусу, він кріпиться за допомогою кронштейна, що дає змогу легко регулювати його висоту і розширити можливості верстата під час роботи з довгими фрезами та високими заготовками.

Недоліки шпинделя з рідинним охолодженням:

До вад можна віднести те, що для повноцінної роботи шпинделя з рідинним охолодженням потрібне додаткове обладнання: насос, радіатор, бачок і трубки. Також у шпинделя з водяним охолодженням є небезпека появи корозії всередині корпусу.

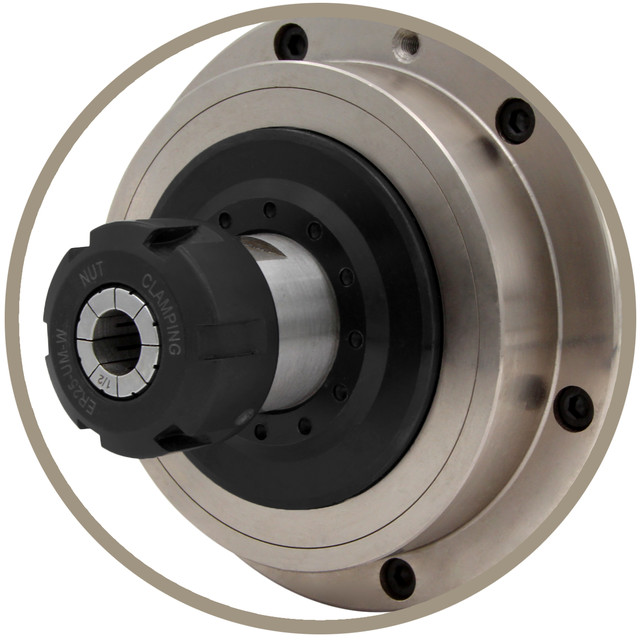

              Цанговий патрон ER25

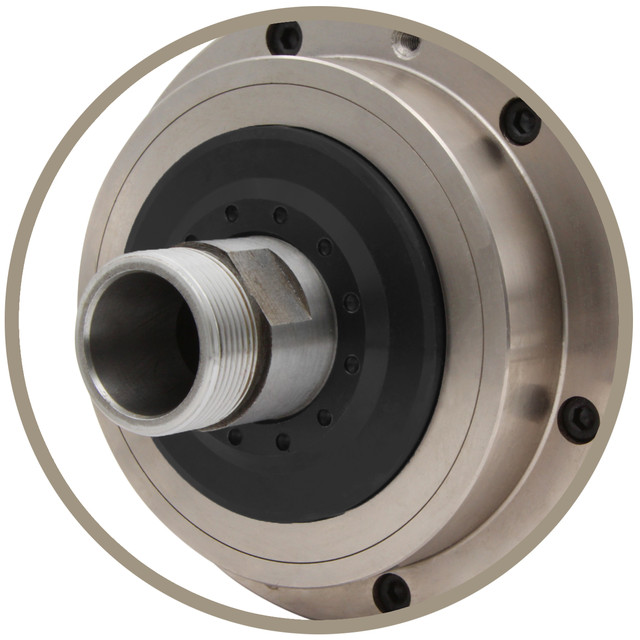

                Різь гайки M32х1.5


Рідинне охолодження

Увага! Новий шпиндель або шпиндель, який не використовується впродовж тривалого часу, необхідно запускати повільно. Спочатку запускати шпиндель упродовж пів години, на 25% від максимальної швидкості, а потім збільшити на 15 хвилин до 50% від максимальної швидкості. І тільки потім збільшити швидкість до максимальної. Під час усього робочого процесу  необхідно перевіряти температуру шпинделя, якщо шпиндель ставатиме гарячим — зупиніть роботу.



 Технічні характеристики:

Модель: GDZ125-5.5 Ø125Х298

Тип приводу: асинхронний

Тип охолодження: рідинне (водне)

Форма корпусу: циліндр

Тип кріплення: кронштейн

Діаметр: 125 мм

Потужність: 5.5 кВт

Кількість фаз: 3

Напруга живлення: 380 В

Струм: 10 А

Частота: 400 Гц

Максимальна швидкість: 24 000 об/хв

Мінімальна швидкість: 6000 об/хв

Крутний момент: 3 Нм

Конус: ER25

Модель гайки: ER25-UM-W (М32х1.5)

Биття: 0.005 мм

Підшипники: 2х7007C P4 TD, 2х7205C P4 TD

Максимальна робоча температура підшипникової опори: 65°С

Клас захисту: ІР54

Вага: 17.4 кг

Увага! Щоб Ваш шпиндель слугував довго та не виникне проблем з обмотками через корозію, жодних випадків не використовуйте для охолодження звичайну воду. Найкращим варіантом буде дистильована вода. Використовуйте відповідний насос для циркуляції охолоджувальної рідини, позаяк частою помилкою є використання насоса, який не розрахований на тривалу роботу або має негерметичний корпус, у якому погано захищені електричні з'єднання. Рекомендується використовувати трубки достатньої жорсткості, щоб уникнути перегинів (деякі різновиди трубок можуть втрачати форму за температури вище ніж +40 °C)
ВАЖЛИВО!

Перш ніж під'єднати інвертор до шпинделя, спочатку необхідно налаштувати його. В Інакше є ризик виходу з ладу обох комплектуючих (для того, щоб згорів шпиндель, досить 30 сек.)

Мінімальна рекомендована швидкість обертання шпинделя становить 6000 об/хв. Використання нижчих швидкостей може призвести до перегрівання шпинделя і як наслідок його вихід із ладу. Температура підшипникової опори не має перевищувати 65-66 °C.
Комплект постачання
  • Шпиндель GDZ125-5.5 Ø 125Х298 (1 шт.)

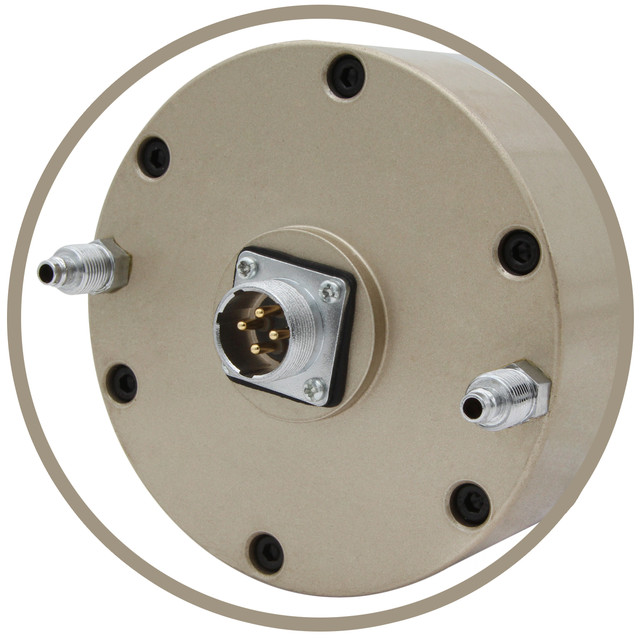

  • Роз'єм для під'єднання WP20-4 (1 шт.)
  • Гайковий ключ 38-42 (1 шт.)
  • Цанга (2 шт.)
До цього шпинделя в нас можна придбати

Інвертор H100-5.5T4-1B, 5.5 kW, 12.5 A, 380 V Инвертор H100-5.5T4-1B, 5.5 kW, 12.5 A, 380 V, фото 2

Кронштейн для кріплення шпинделя 125 мм Кронштейн для крепления шпинделя 125мм, фото 2

Кабель мідний багатожильний екранований TRVVP 4x1.5Кабель медный многожильный экранированный TRVVP 4x1, фото 2

Заглибний водяний насос 75W 220VAC для охолодження шпинделяПогружной водяной насос 75W 220VAC для охлаждения шпинделя, фото 2

Трубка для охолоджувальної рідини 5.5х8Трубка для охлаждающей жидкости 5.5х8 , фото 2

ПідшипникиКомплект  радиально-упорных дуплексных подшипников H7002C 2RZ P4 DTA, фото 2

Набір цанг ER25 16 штук 2-16Набор цанг ER20 13 штук 0,5-13, фото 2

Гайка ER25-UM/NUT М32х1.5 Гайка ER25-UM/NUT М32х1.5, фото 2

Гайковий ключ 38-42 (ER25 гак) Гаечный ключ 38-42 (ER25 крюк), фото 2

Фрези Фреза концевая спиральная сферическая R2*8*D6*L50, фото 2

Системи охолодження (трубки для подавання СОЖ, вентилятори, радіатори тощо) Радиатор 275х120 (под вентиляторы 120х120), фото 2







Дивіться всі наші оголошення

Основні
Вага17.4 кг
СтанНовий
Максимальна робоча температура підшипникової опори65°С
Мінімальна швидкість6 000 об/хв
Тип охолодженнярідинне (водяне)
Тип кріпленнякронштейн
Биття0.005 мм
Напруга живлення380 В
Клас захистуІР54
Кількість фаз3
Струм8.0 А
КонусER25
МодельGDZ125-5.5 Ø125Х298
Крутний момент3 Нм
Тип корпусуциліндр
Частота400 Гц
Максимальна швидкість24 000 об/хв
Підшипники2х7007С P4 TD, 2х7205С P4 TD
Модель гайкиER25-UM-W (М32х1.5)
Тип приводуасинхронний
Габаритні розміри
Довжина267.5 мм
Діаметр125 мм
Користувальницькі характеристики
Кількість в упаковці1 шт.
Обробка матеріалуАлюміній, Дерево, Ламінат, МДФ, Мідь, М'яка деревина, Пластик, Фанера, Кольоровий метал
ЦангаER25
Потужність (Вт)5500
Корпускруглий
Вхідна напруга (В)380
