КОМПЛЕКТУЮЧІ ДЛЯ ВЕРСТАТІВ З ЧПК

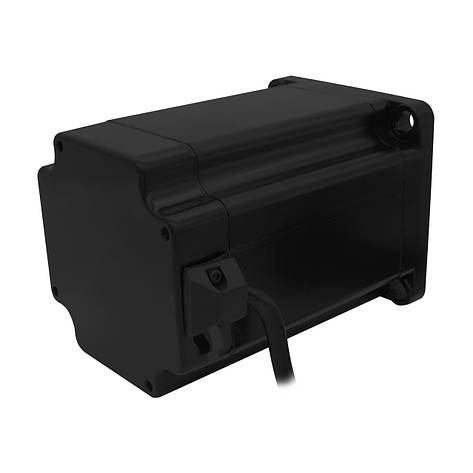

Кроковий двигун 110BYG250C-19 (NEMA 43, 18.0 Нм, 6.5 А, 1.8°), фото 1

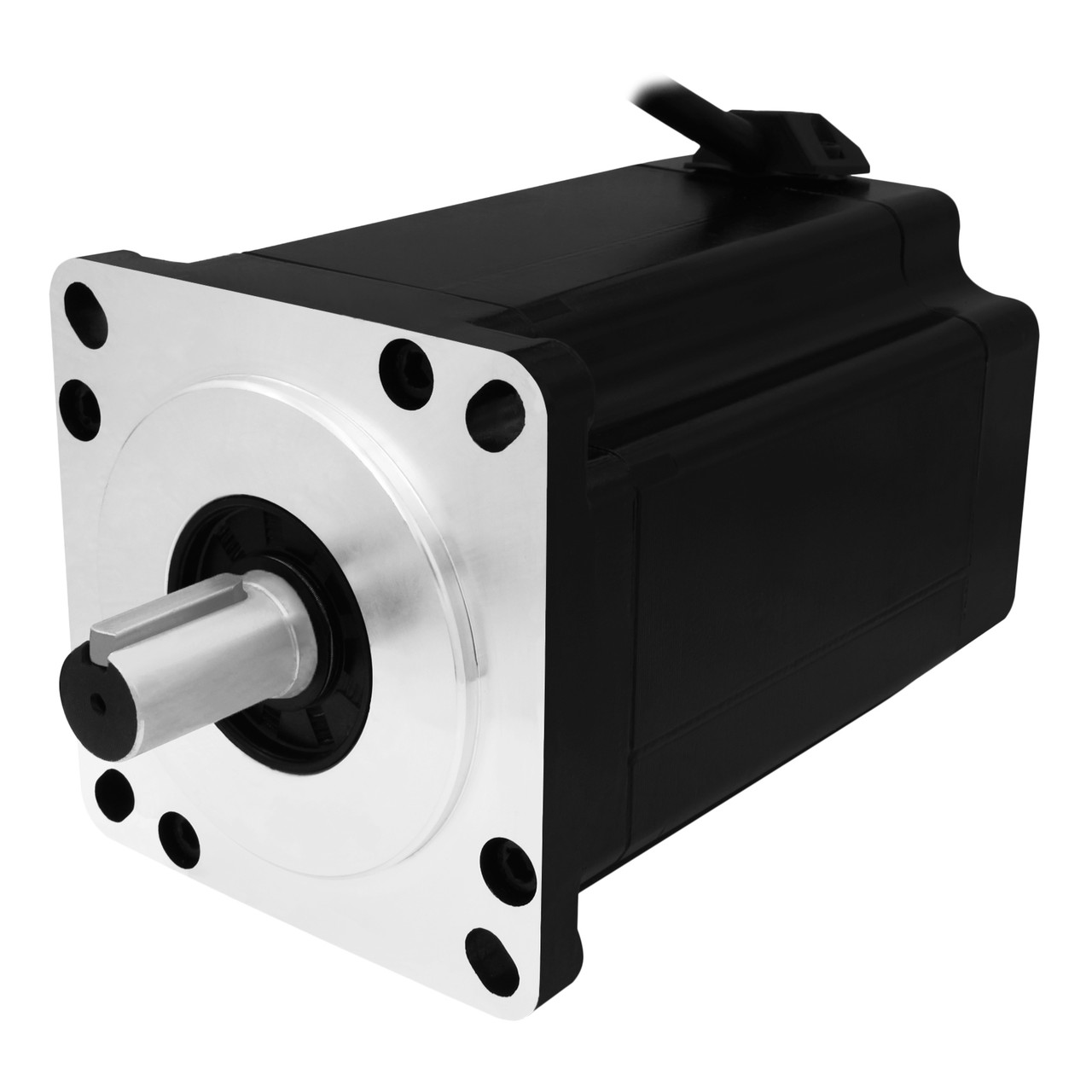

Кроковий двигун 110BYG250C-19 (NEMA 43, 18.0 Нм, 6.5 А, 1.8°), фото 3

Кроковий двигун 110BYG250C-19 (NEMA 43, 18.0 Нм, 6.5 А, 1.8°)

Опис
Характеристики
Інформація для замовлення

Кроковий двигун 110BYG250C-19

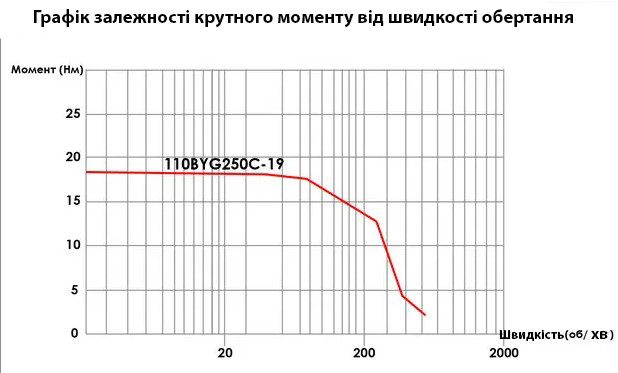

110BYG250C-19 - біполярний кроковий двигун (2 обмотки, 4 виведення) з фланцем типорозміру NEMA 43 і моментом утримання 18 Нм, який застосовується у верстатах з ЧПК, 3D-принтерах, модулях лінійного переміщення та інших системах автоматизації для забезпечення точного позиціювання. Мотор має вал з одного боку діаметром 19 мм Принцип роботи такого синхронного двигуна полягає в тому, що при подачі струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а управляти обмотками двигуна з допомогою драйвера крокового двигуна. 110BYG250B-19 створює заявлений момент тільки в стані спокою або при невеликій швидкості (~200 об/хв). При перевищенні цієї швидкості крутний момент двигуна знижується.



Переваги 110BYG250с-19:

  • Високий момент утримання

  • Можливість задавати потрібний кут повороту вала двигуна

  • Можливість фіксування положення ротора струмом утримання

  • Висока точність кроку

  • Висока швидкість старту, зупинки та зміни напрямку обертання

  • Не вимагає зворотного зв'язку для точного позиціювання

  • Низька ціна (в порівнянні з серводвигун)

  • Висока надійність і тривалий термін служби



Недоліки 110BYG250С-19 :

  • Значні втрати часу на високих швидкостях

  • Присутній ймовірність пропуску кроків при перевантаженні

  • Висока температура поверхні двигуна під час роботи



Технічні характеристики:

Модель: 110BYG250С-19

Типорозмір фланця: NEMA 43 (110 мм)

Довжина двигуна: 159 мм

Кількість валів: 1

Діаметр валу: 19 мм

Шпонка: 6 мм

Кількість фаз: 2

Струм: 6.5 А

Момент утримання: 18.0 Нм

Кутовий крок: 1.8° (200 крок/об)

Точність кроку: 5%

Швидкість обертання: залежить від драйвера (середнє значення 700-800 об/хв)

Опір фази: 0.87 Ом

Індуктивність фази: 15.5 мГн

Інерція ротора: 12.35 кг см²

Опір ізоляції: 100 МОм (500 V DC)

Рекомендована напруга драйвера: 220 V АС

Кількість висновків: 4

Клас ізоляції: В

Довжина дроту: ~3 м

Перетин проводів: 1 мм2

Робоча температура двигуна: 0...+80 °C

Температура навколишнього середовища: -20...+50 °C

Вага: 8.49 кг

Комплект постачання
  • Кроковий двигун 110BYG250С-19 (1 шт.)
До цього двигуну у нас можна придбати

Кутовий кронштейн для крокового двигуна ZJ110-01, тип NEMA 42 Кутовий кронштейн для крокового двигуна ZJ110-01, тип NEMA 42, фото 2

Редуктор планетарний PX110N004SO (1:4) для крокового двигуна 110 ммРедуктор планетарний PX110N004SO (1:4) для крокового двигуна 110 мм, фото 2

Редуктор планетарний PX110N010SO (1:10) для крокового двигуна 110 мм Редуктор планетарний PX110N010SO (1:10) для крокового двигуна 110 мм, фото 2

КонтролериЧПУ конÑ'ÑÐ¾Ð»Ð»ÐµÑ Mach3 USB ST-USB STB4100 на 4 кооÑÐÐнаÑ'Ñ, ÑоÑ'о 2

Цифровий драйвер 2DM2280 8АЦифровий драйвер 2DM2280 8А, фото 2

Кабелі Кабель екранований мідний багатожильний TRVVP 4x0.5, фото 2

Гнучкі муфти Гнучка сильфонне муфта для крокового двигуна 5х10 З (L30, D25), фото 2





Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Тип двигунаБезколекторний
Кількість фаз2
Частота обертання800 об/хв
Режими роботиТривалий
Матеріал корпусуМетал
Колір корпусуЧорний
Захисний кожухТак
Габаритні розміри
Довжина159 мм
Висота110 мм
Ширина110 мм
Діаметр вала19 мм
Користувацькі характеристики
Тип фланцяNEMA 43 (110 мм)
Крутний момент (Нм)18
Струм (A)6.5
Шпонка6 мм
Клас ізоляціїВ
Модель110BYG250C-19
Опір ізоляції100 МОм (500 V DC)
Температура навколишнього середовища-20...+50 °C
Опір фази0.87 Ом
Кількість валів1
Кутовий крок1.8° (200 крок/про)
Точність кроку5%
Індуктивність фази15.5 мГн
Інерція ротора12.35 кг см2
Кількість висновків4
Довжина дроту~3 м
Робоча температура двигуна0...+80 °C
Рекомендована напруга драйвера220 V АС
Перетин проводів1 мм2
Маса8.49 кг
Споживаний струм6.5 А
Максимальний крутний момент18 Н*м
Спосіб монтажуГоризонтальний/вертикальний
Тип порушенняВід постійних магнітів
