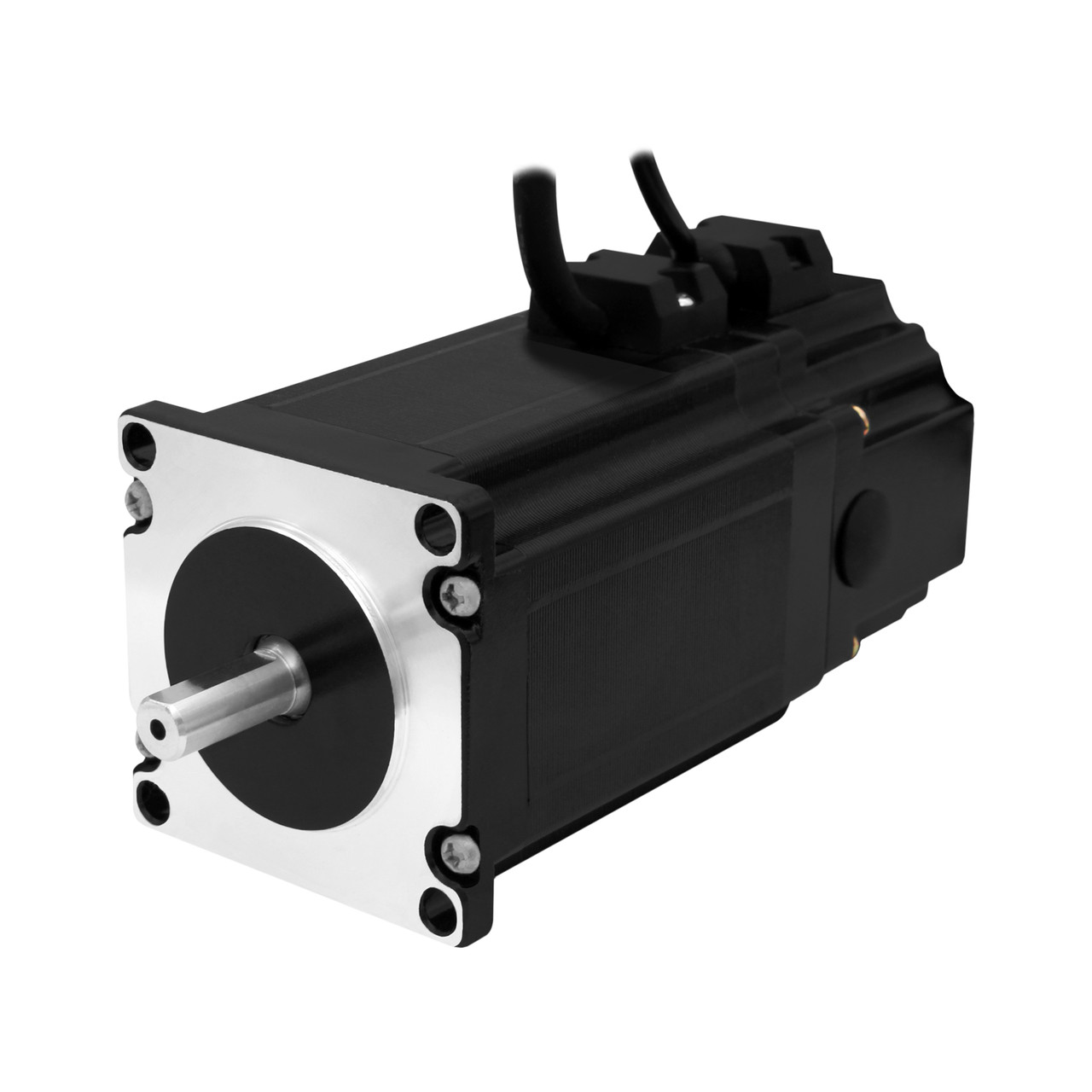

Двигун кроковий з гальмом 57BYG250C-8-S (NEMA 23, 1.8 Нм, 3.0 А, 1.8°), фото 1

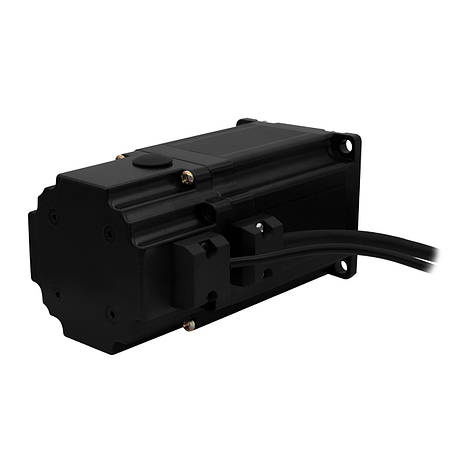

Двигун кроковий з гальмом 57BYG250C-8-S (NEMA 23, 1.8 Нм, 3.0 А, 1.8°), фото 3

Двигун кроковий з гальмом 57BYG250C-8-S (NEMA 23, 1.8 Нм, 3.0 А, 1.8°)

Опис
Характеристики
Інформація для замовлення

Двигун кроковий із гальмом 57BYG250C-8-S

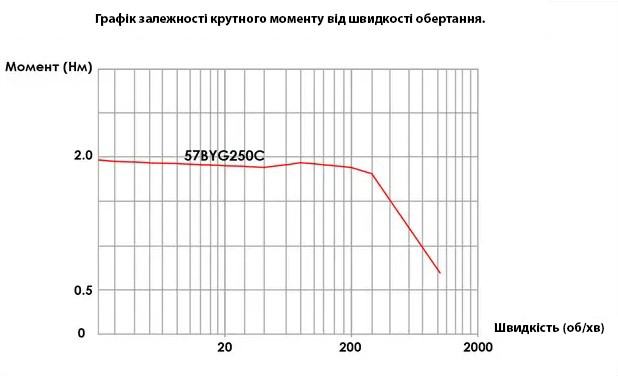

57BYG250C-8-S - біполярний кроковий двигун (2 обмотки, 4 виведення) з фланцем типорозміру NEMA 23 і моментом утримання 1.8 Нм, який застосовується в верстатах зі ЧПК, 3D-принтерах, модулях лінійного переміщення та інших системах автоматизації для забезпечення точного позиціювання. Принцип роботи двигуна такого типу полягає в тому, що під час подавання струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а керувати обмотками двигуна за допомогою драйвера крокового двигунаЦя модель обладнана електромагнітним нормально замкнутим гальмом, який фіксує вал при зневоднених обмотках двигуна. Напруга живлення гальма становить 24 В постійного струму. 57BYG250C-8-S створює заявлений момент тільки в стані спокою або за невеликої швидкості (до 200 об/хв). У разі перевищення цієї швидкості крутний момент мотора знижується.

Такий тип двигуна часто використовують для запобігання падінню на робочий стіл станка шпиндельного вузла у разі вимкнення верстата, аварійних збоїв електроживлення обладнання та в інших подібних ситуаціях.



Переваги 57BYG250C-8-S

  • Порівняно високий момент утримання

  • Можливість задавати потрібний кут повороту валу двигуна

  • Можливість фіксування положення ротора струмом утримання

  • Надійне блокування валу двигуна при зневоднених обмотках двигуна

  • Висока точність кроку

  • Висока швидкість старту, зупинки та заміни напрямку обертання

  • Не вимагає зворотного зв'язку для точного позиціювання

  • Низька ціна (порівнюючи із серводвигунами)

  • Висока надійність і тривалий термін експлуатації



Недоліки 57BYG250C-8-S:

  • Великі втрати моменту на високих швидкостях

  • Є ймовірність пропуску кроків під час перевантаження

  • Висока температура поверхні двигуна під час роботи



 Технічні характеристики:

Модель: 57BYG250C-8-S

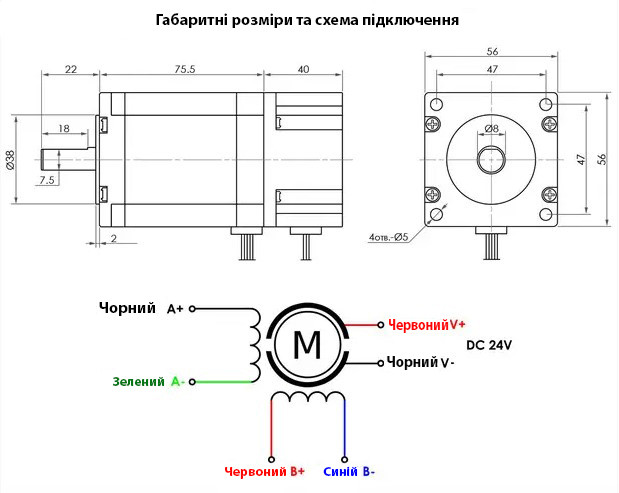

Типорозмір фланця: NEMA 23 (56 мм)

Довжина двигуна: 75.5 мм

Довжина гальма: 40 мм

Діаметр переднього валу: 8 мм

Діаметр заднього валу (під гальмо): 8 мм

Кількість фаз: 2

Струм: 3.0 А

Момент утримання двигуна: 1.8 Нм

Кутовий крок: 1.8° (200 крок/об)

Точність кроку: 5%

Швидкість обертання: залежить від драйвера (середнє значення 700-800 об./хв)

Опір фази: 1.13 Ом

Індуктивність фази: 3.6 мГн

Інерція ротора: 480 гсм²

Напруга живлення гальма: 24 В постійного струму

Момент утримання гальма: 1.8 Нм

Кількість виводів двигуна: 4

Кількість виводів гальма: 2

Клас ізоляції: В

Довжина дротів: ~750 мм

Робоча температура двигуна: 0...80 °C

Температура довкілля: -20...+50 °C

Вага: 1.48 кг

Комплект постачання
  • Кроковий двигун 57BYG250C-8-S (1 шт.)
До цього двигуна в нас можна придбати

Кутовий кронштейн КД типу NEMA23 Угловой кронштейн ШД типа NEMA23, фото 2

Установлювальний блок крокового двигуна NEMA23Установочный блок шагового двигателя NEMA23, фото 2

Установлювальний блок крокового двигуна NEMA23, пластикУстановочный блок шагового двигателя NEMA23, пластик, фото 2

Редуктор для крокового двигуна PX57N006S0 (1:6) NEMA 23Редуктор для шагового двигателя PX57N006S0 (1:6) NEMA 23, фото 2

Редуктор для крокового двигуна PX57N010S0 (1:10) NEMA 23Редуктор для шагового двигателя PX57N006S0 (1:6) NEMA 23, фото 2

КонтролериЧПУ контроллер Mach3 USB ST-USB  STB4100  на 4 координаты, фото 2

ДрайвериДрайвер контроллер шагового двигателя CW5045 ЧПУ CNC 4.5A, фото 2

Імпульсний блок живлення S-145-24, 24 V, 6 A, 145 W (для роботи двигуна на низьких обертах)Импульсный блок питания S-145-24, 24V, 6A, 145W, фото 2

Імпульсний блок живлення S-145-27, 27 V, 5.3 А, 145 W (для роботи двигуна на середніх обертах)Импульсный блок питания S-145-27, 27V, 5.3А, 145W, фото 2

Імпульсний блок живлення S-250-36 36V 6,9А 250W (для роботи двигуна на високих оборотах)Блок питания 36V 6,9А 250W, фото 2

Кабелі Кабель медный многожильный экранированный TRVVP 4x0.5, фото 2

Гнучкі муфти Гибкая сильфонная муфта для шагового двигателя 5х10 С (L30, D25), фото 2





Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Габаритні розміри
Діаметр вала8 мм
Ширина56 мм
Довжина75.5 мм
Висота56 мм
Користувацькі характеристики
Тип фланцяNEMA 23 (57 мм)
Крутний момент (Нм)1.8
Струм (A)3
Клас ізоляціїВ
Модель57BYG250C-8-S
Опір фази1.13 Ом
Кутовий крок1.8° (200 крок/про)
Точність кроку5%
Індуктивність фази3.6 мГн
Інерція ротора480 гсм2
Довжина дроту~750 мм
Довжина гальма40 мм
Напруга живлення гальма24 В постійного струму
Момент утримання гальма1.8 Нм
Кількість виводів двигуна4
Кількість висновків гальма2
Довжина проводів~750 мм
Діаметр заднього вала (під гальма)8 мм
Маса1.48 кг
Споживаний струм3 А
Колір корпусуЧорний
Максимальний крутний момент1.8 Н*м
Спосіб монтажуГоризонтальний/вертикальний
Захисний кожухTrue
Частота обертання800
Кількість фаз2
Максимальна робоча температура80
Матеріал корпусуМетал
