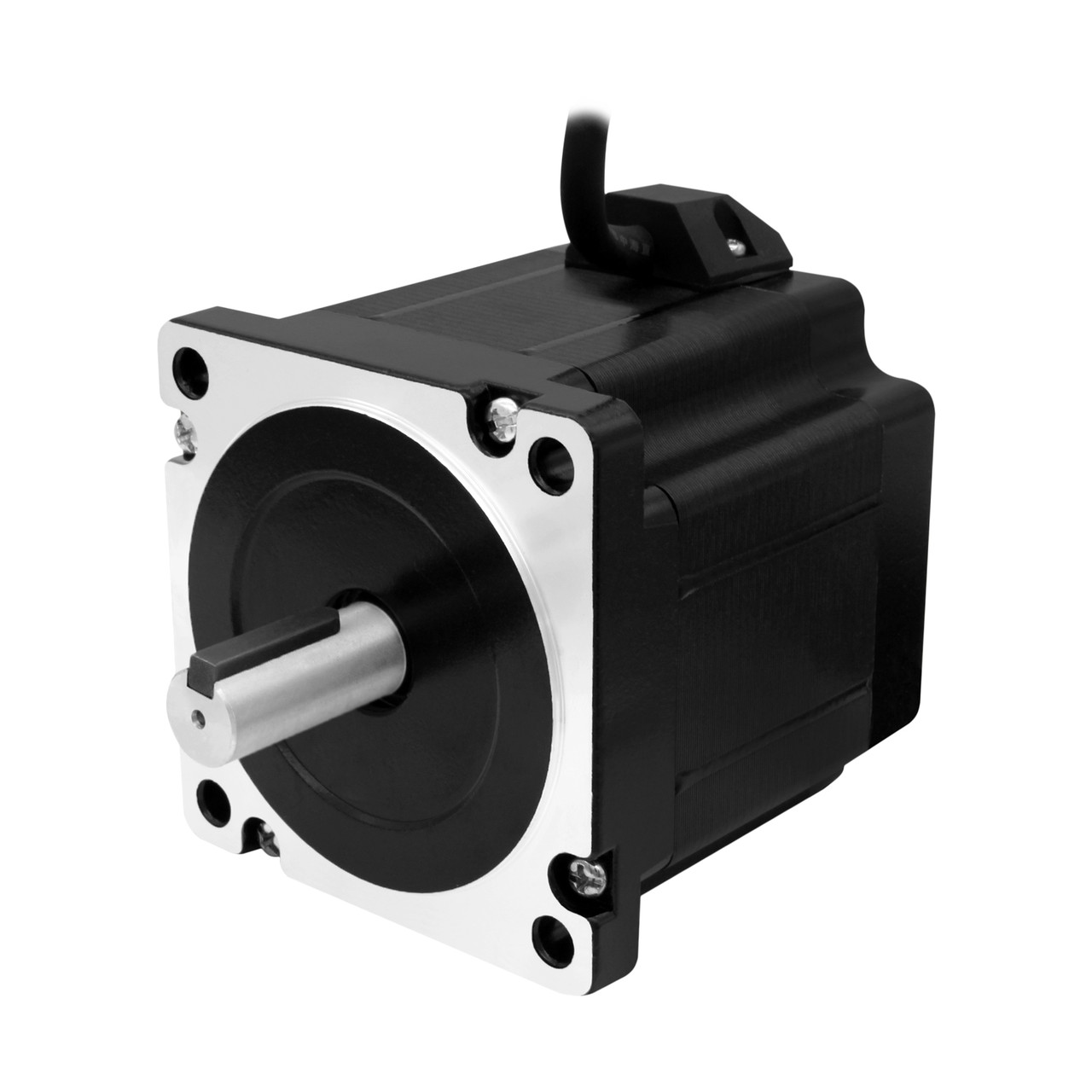

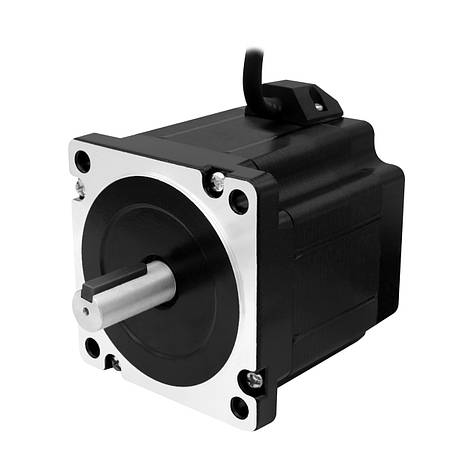

Двигун кроковий 86BYG250B-14 (NEMA 34, 4.5 Нм, 4.0 А, 1.8°), фото 1

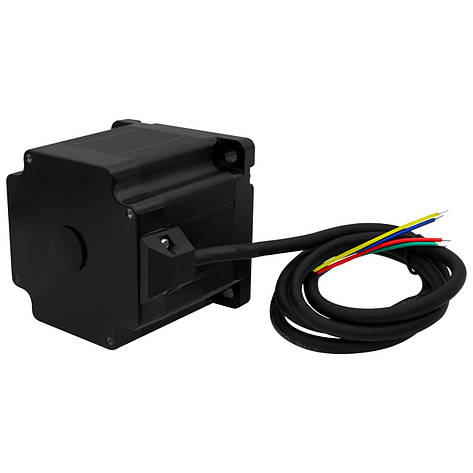

Двигун кроковий 86BYG250B-14 (NEMA 34, 4.5 Нм, 4.0 А, 1.8°), фото 3

Двигун кроковий 86BYG250B-14 (NEMA 34, 4.5 Нм, 4.0 А, 1.8°)

Опис
Характеристики
Інформація для замовлення

Кроковий двигун 86BYG250B-14

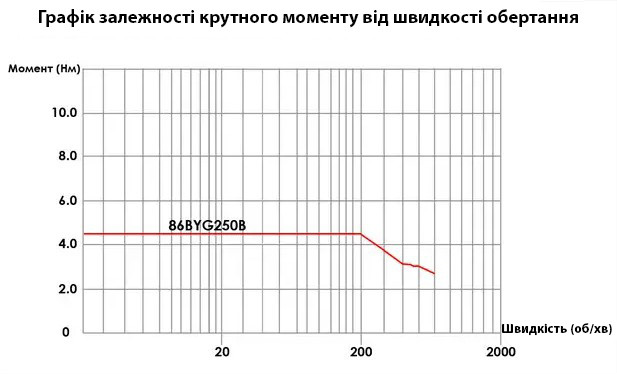

86BYG250B-14 - біполярний кроковий двигун (2 обмотки, 4 виведення) з фланцем типорозміру NEMA 34 і моментом утримання 4.5 Нм, який застосовується в верстатах зі ЧПК, 3D-принтерах, модулях лінійного переміщення та інших системах автоматизації для забезпечення точного позиціювання. Ця модель має вал з одного боку діаметром 14 мм. Принцип роботи такого синхронного двигуна полягає в тому, що під час подавання струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а керувати обмотками двигуна за допомогою драйвера крокового двигуна. 86BYG250B-14 створює заявлений момент тільки в стані спокою або за невеликої швидкості (до 200 об/хв). У разі перевищення цієї швидкості крутний момент мотора знижується.



Переваги 86BYG250B-14

  • Порівняно високий момент утримання

  • Можливість задавати потрібний кут повороту валу двигуна

  • Можливість фіксування положення ротора струмом утримання

  • Висока точність кроку

  • Висока швидкість старту, зупинки та зміни напрямку обертання

  • Не вимагає зворотного зв'язку для точного позиціювання

  • Низька ціна (порівнюючи із серводвигунами)

  • Висока надійність і тривалий термін експлуатації



Недоліки 86BYG250B-14:

  • Великі втрати моменту на високих швидкостях

  • Є ймовірність пропуску кроків під час перевантаження

  • Висока температура поверхні двигуна під час роботи



 Технічні характеристики:

Модель: 86BYG250B-14

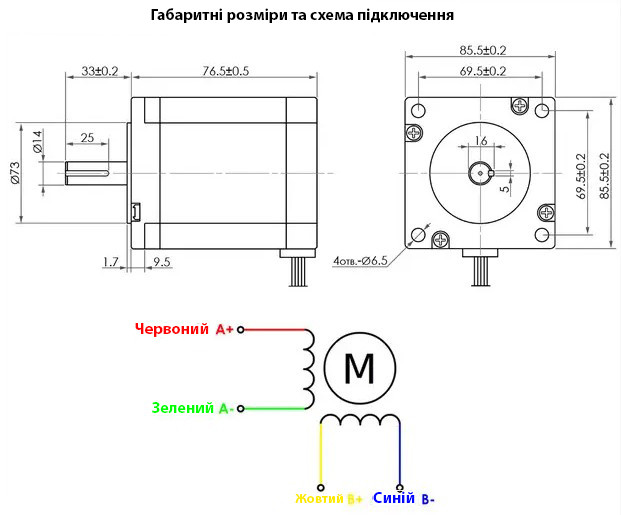

Типорозмір фланця: NEMA 34 (86 мм)

Довжина двигуна: 76.5 мм

Кількість валів: 1

Діаметр валу: 14 мм

Шпонка: 5 мм

Кількість фаз: 2

Струм: 4.0 А

Момент утримання: 4.5 Нм

Кутовий крок: 1.8° (200 крок/об)

Точність кроку: 5%

Швидкість обертання: залежить від драйвера (середнє значення 700-800 об./хв)

Опір фази: 0.82 Ом

Індуктивність фази: 5.8 мГн

Інерція ротора: 1400 гсм²

Кількість виводів: 4

Клас ізоляції: В

Довжина дроту: ~1.5 м

Робоча температура двигуна: 0...80 °C

Температура довкілля: -20...+50 °C

Вага: 2.23 кг

Комплект постачання
  • Кроковий двигун 86BYG250B-14 (1 шт.)
До цього двигуна в нас можна придбати

Кутовий кронштейн КД типу NEMA34 Угловой кронштейн ШД типа NEMA23, фото 2

Редуктор для крокового двигуна PX86N006S0 (1:6) NEMA 34 Редуктор для шагового двигателя PX86N006S0 (1:6) NEMA 34, фото 2

Редуктор для крокового двигуна PX86N010S0 (1:10) NEMA 34Редуктор для шагового двигателя PX86N010S0 (1:10) NEMA 34, фото 2

КонтролериЧПУ контроллер Mach3 USB ST-USB  STB4100  на 4 координаты, фото 2

ДрайвериДрайвер контроллер шагового двигателя CW5045 ЧПУ CNC 4.5A, фото 2

Імпульсний блок живлення S-250-48, 48 V, 5.2 А, 250 W Импульсный блок питания S-250-48, 48V, 5.2А, 250W, фото 2

Кабелі Кабель медный многожильный экранированный TRVVP 4x0.5, фото 2

Гнучкі муфти Гибкая сильфонная муфта для шагового двигателя 5х10 С (L30, D25), фото 2





Дивіться всі наші оголошення

Основні
ВиробникCNCPROM
Кількість фаз2
Частота обертання800 об/хв
Матеріал корпусуМетал
Колір корпусуЧорний
Захисний кожухТак
Габаритні розміри
Довжина76.5 мм
Висота85.5 мм
Ширина85.5 мм
Діаметр вала14 мм
Користувацькі характеристики
Тип фланцяNEMA 34 (86 мм)
Крутний момент (Нм)4.5
Струм (A)4
Клас ізоляціїВ
Модель86BYG250B-14
Опір фази0.82 Ом
Кількість валів1
Кутовий крок1.8° (200 крок/про)
Точність кроку5%
Індуктивність фази5.8 мГн
Інерція ротора1400 гсм2
Кількість висновків4
Довжина дроту~1.5 м
Шпонка5 мм
Маса2.23 кг
Споживаний струм4 А
Максимальний крутний момент4.5 Н*м
Спосіб монтажуГоризонтальний/вертикальний
Максимальна робоча температура80
