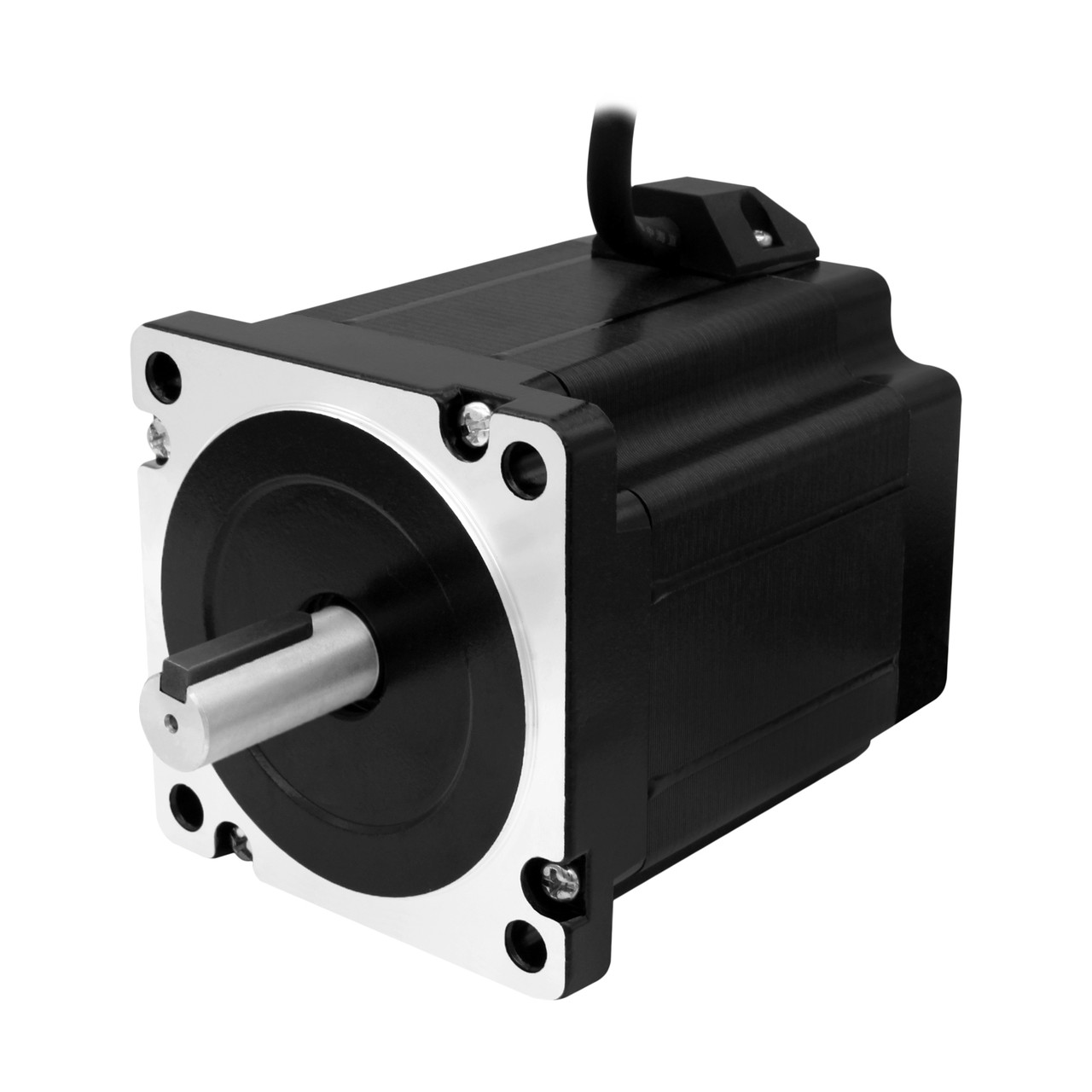

Кроковий двигун 86BYG250C-14

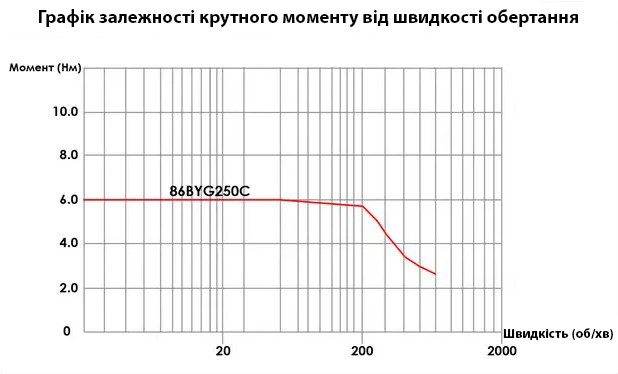

86BYG250C-14 - біполярний кроковий двигун (2 обмотки, 4 виведення) з фланцем типорозміру NEMA 34 і моментом утримання 6.0 Нм, який застосовується у верстатах з ЧПК, 3D-принтерах, модулях лінійного переміщення і інших системах автоматизації для забезпечення точного позиціювання. Дана модель має вал з одного боку діаметром 14 мм. Принцип роботи такого синхронного двигуна полягає в тому, що при подачі струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які і забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а управляти обмотками двигуна з допомогою драйвера крокового двигуна. 86BYG250C-14 створює заявлений момент тільки в стані спокою або при невеликій швидкості (до 200 об/хв). При перевищенні цієї швидкості крутний момент двигуна знижується.

Переваги 86BYG250C-14:

• Відносно високий момент утримання

• Можливість задавати потрібний кут повороту вала двигуна

• Можливість фіксування положення ротора струмом утримання

• Висока точність кроку

• Висока швидкість старту, зупинки та зміни напрямку обертання

• Не вимагає зворотного зв'язку для точного позиціювання

• Низька ціна (в порівнянні з серводвигун)

• Висока надійність і тривалий термін служби

Недоліки 86BYG250C-14:

• Значні втрати часу на високих швидкостях

• Присутній ймовірність пропуску кроків при перевантаженні

• Висока температура поверхні двигуна під час роботи

Технічні характеристики:

Модель: 86BYG250C-14

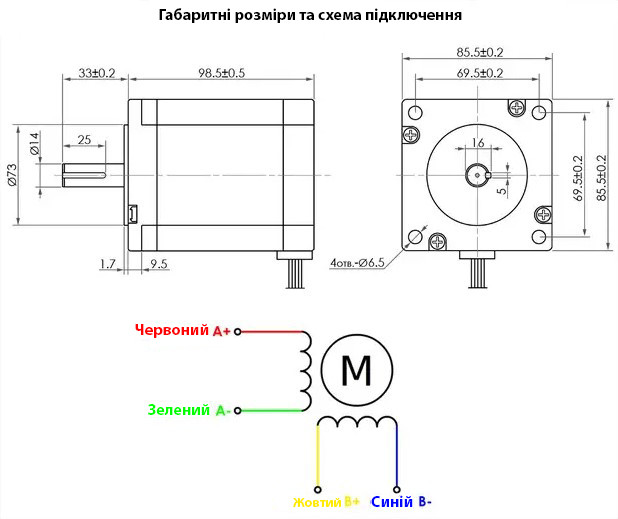

Типорозмір фланця: NEMA 34 (86 мм)

Довжина двигуна: 98.5 мм

Кількість валів: 1

Діаметр валу: 14 мм

Шпонка: 5 мм

Кількість фаз: 2

Струм: 5.0 А

Момент утримання: 6.0 Нм

Кутовий крок: 1.8° (200 крок/об)

Точність кроку: 5%

Швидкість обертання: залежить від драйвера (середнє значення 700-800 об/хв)

Опір фази: 0.62 Ом

Індуктивність фази: 3.4 мГн

Інерція ротора: 1400 гсм2

Кількість висновків: 4

Клас ізоляції: В

Довжина дроту: ~1.5 м

Робоча температура двигуна: 0...80 °C

Температура навколишнього середовища: -20...+50 °C

Вага: 3.27 кг

• Кроковий двигун 86BYG250C-14 (1 шт.)
