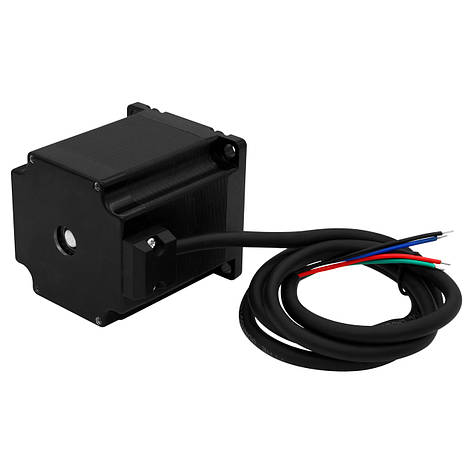

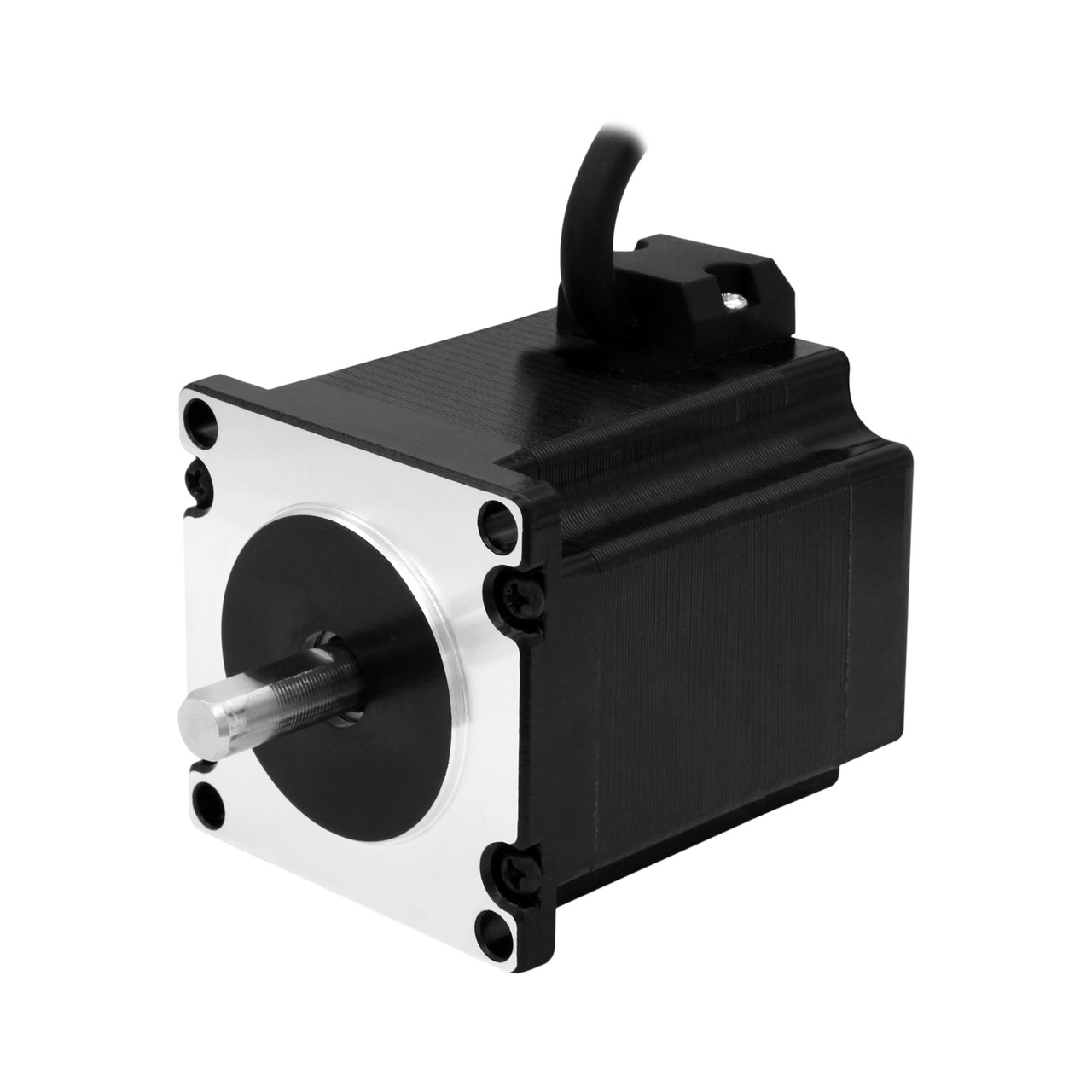

Кроковий двигун 57BYG250C-8

57BYG250C-8 - біполярний кроковий двигун (2 обмотки, 4 виведення) з фланцем типорозміру NEMA 23 і моментом утримання 1.8 Нм, який застосовується у верстатах з ЧПК, 3D-принтерах, модулях лінійного переміщення та інших системах автоматизації для забезпечення точного позиціювання. Мотор має вал діаметром 8 мм Принцип роботи такого синхронного двигуна полягає в тому, що при подачі струму в одну з обмоток статора відбувається фіксація ротора. Послідовна активація обмоток двигуна викликає його дискретні кутові переміщення (кроки). Електроживлення двигуна здійснюється імпульсами, які забезпечують поворот валу на певний кут. Генерувати імпульси такого типу можна за допомогою контролера (генератора імпульсів), а управляти обмотками двигуна з допомогою драйвера крокового двигуна з струмом від 3 А. 57BYG250C-8 створює заявлений момент тільки в стані спокою або при невеликій швидкості (до 200 об/хв). При перевищенні цієї швидкості крутний момент двигуна знижується.

Переваги 57BYG250C-8:

• Відносно високий момент утримання

• Можливість задавати потрібний кут повороту валу двигуна

• Можливість фіксування положення ротора струмом утримання

• Висока точність кроку

• Висока швидкість старту, зупинки та зміни напрямку обертання

• Не вимагає зворотного зв'язку для точного позиціювання

• Низька ціна (в порівнянні з серводвигун)

• Висока надійність і тривалий термін служби

Недоліки 57BYG250C-8:

• Значні втрати часу на високих швидкостях

• Присутній ймовірність пропуску кроків при перевантаженні

• Висока температура поверхні двигуна під час роботи

Технічні характеристики:

Модель: 57BYG250C-8

Типорозмір фланця: NEMA 23 (56 мм)

Довжина двигуна: 75.5 мм

Кількість валів: 1

Діаметр валу: 8 мм

Кількість фаз: 2

Струм: 3.0 А

Момент утримання: 1.8 Нм

Кутовий крок: 1.8° (200 крок/про)

Точність кроку: 5%

Швидкість обертання: залежить від драйвера (середнє значення 700-800 об/хв)

Опір фази: 1.13 Ом

Індуктивність фази: 3.6 мГн

Інерція ротора: 480 гсм2

Кількість висновків: 4

Клас ізоляції: В

Довжина дроту: ~750 мм

Робоча температура двигуна: 0...80 °C

Температура навколишнього середовища: -20...+50 °C

Вага: 1.1 кг

• Кроковий двигун 57BYG250C-8 (1 шт.)

Кутовий кронштейн КД типу NEMA23

Інсталяційний блок крокового двигуна NEMA23

Інсталяційний блок крокового двигуна NEMA23, пластик

Редуктор для крокового двигуна PX57N006S0 (1:6) NEMA 23

Редуктор для крокового двигуна PX57N010S0 (1:10) NEMA 23

Контролери

Драйвери

Імпульсний блок живлення S-145-24, 24V, 6A, 145W (для роботи двигуна на низьких оборотах)

Імпульсний блок живлення S-145-27, 27V, 5.3 А, 145W (для роботи двигуна на середніх оборотах)

Імпульсний блок живлення S-250-36 36V 6,9 А 250W (для роботи двигуна на високих оборотах)

Кабелі

Гнучкі муфти
