Каретка TBR20LUU

Каретка TBR20LUU

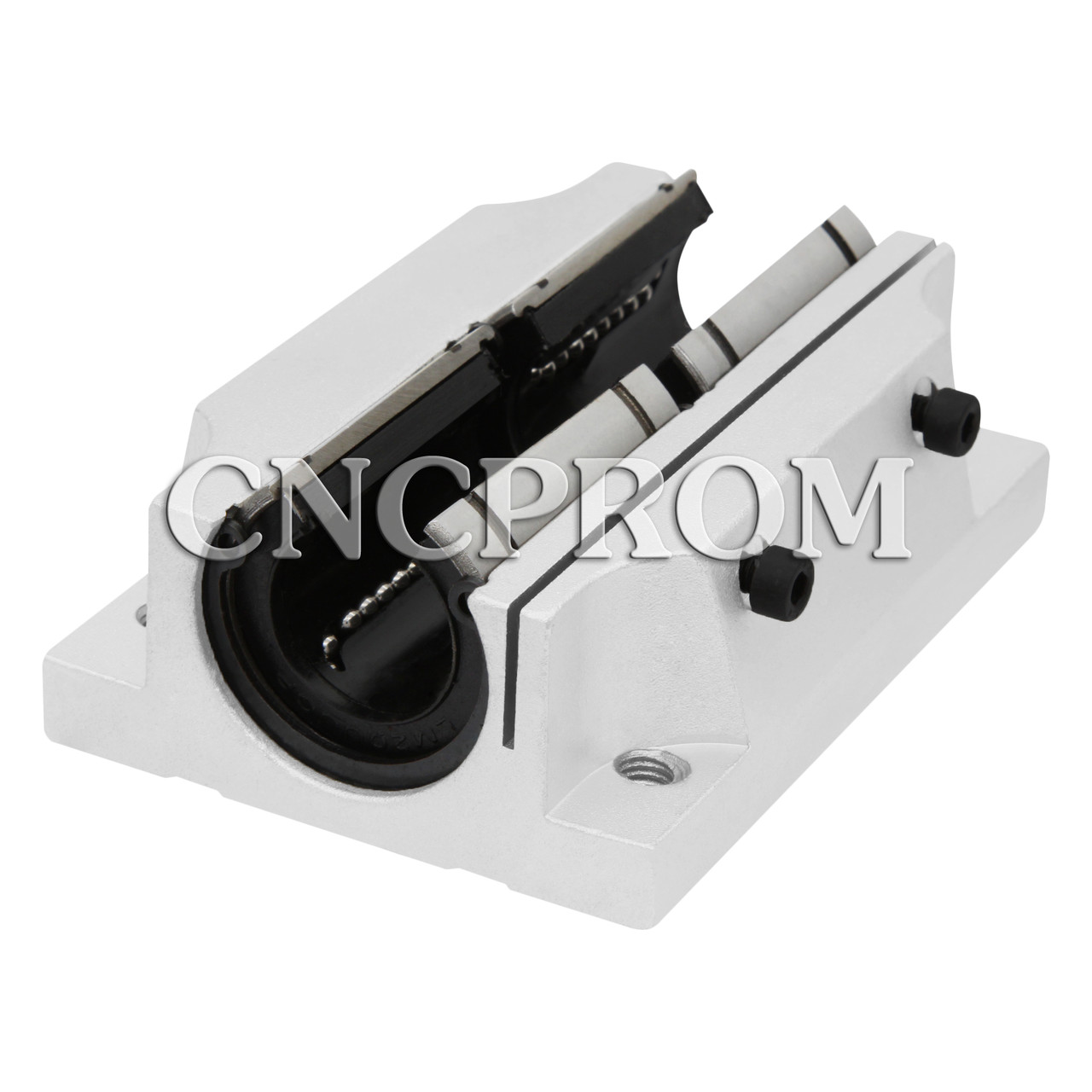

TBR20LUU - кульковий модуль кочення складається з двох втулок LM20UUOP закріплених у подовженому алюмінієвому корпусі з фланцем. Каретка використовується як лінійний підшипник кочення для циліндричних рейкових направляючих TBR20 або SBR20. На бічній поверхні блоку є 2 гвинти для регулювання люфту. Одним з головних переваг такого модуля є його ремонтопридатність. У випадку лінійного зносу підшипника відкритого типу його з легкістю можна замінити на новий. Для його отримання необхідно зняти стопорні кільця на обох торцях втулки та послабити гвинти регулювання преднатяга.

Застосування: верстати з ЧПК, координатні столи, модулі лінійних переміщень, медичне обладнання і т. п.

Особливості:

• Висока точність

• Висока вантажопідйомність

• Висока допустима швидкість

• Низький рівень шуму

• Легкість монтажу та демонтажу

• Ремонтопридатність

• Практично не вимагає технічного обслуговування

• Довгий термін служби

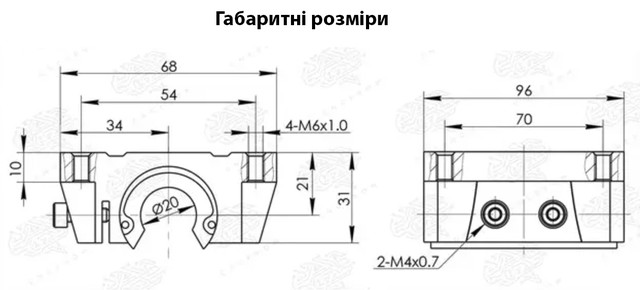

Основні характеристики

Модель: TBR20LUU

Кількість підшипників: 2

Підшипник: LM20UUOP

Ущільнення на підшипнику обидві сторони

Матеріал сепаратора: пластик

Матеріал корпусу: алюмінієвий сплав

Регулювання люфту: так

Різьба регулювальних гвинтів: М4х0.7

Різьба посадкових отворів: М6х1.0

Статична вантажопідйомність: 2352 Н

Динамічна вантажопідйомність: 1568 Н

Робоча температура: -20... +80 °C

Вага: 425 г

• Каретка TBR20LUU (1 шт.)
