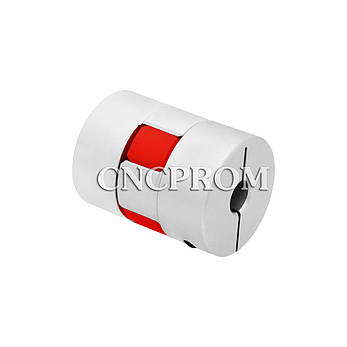

Муфта кулачкова 8х14 С (L40, D30), фото 1
Муфта кулачкова 8х14 С (L40, D30), фото 3

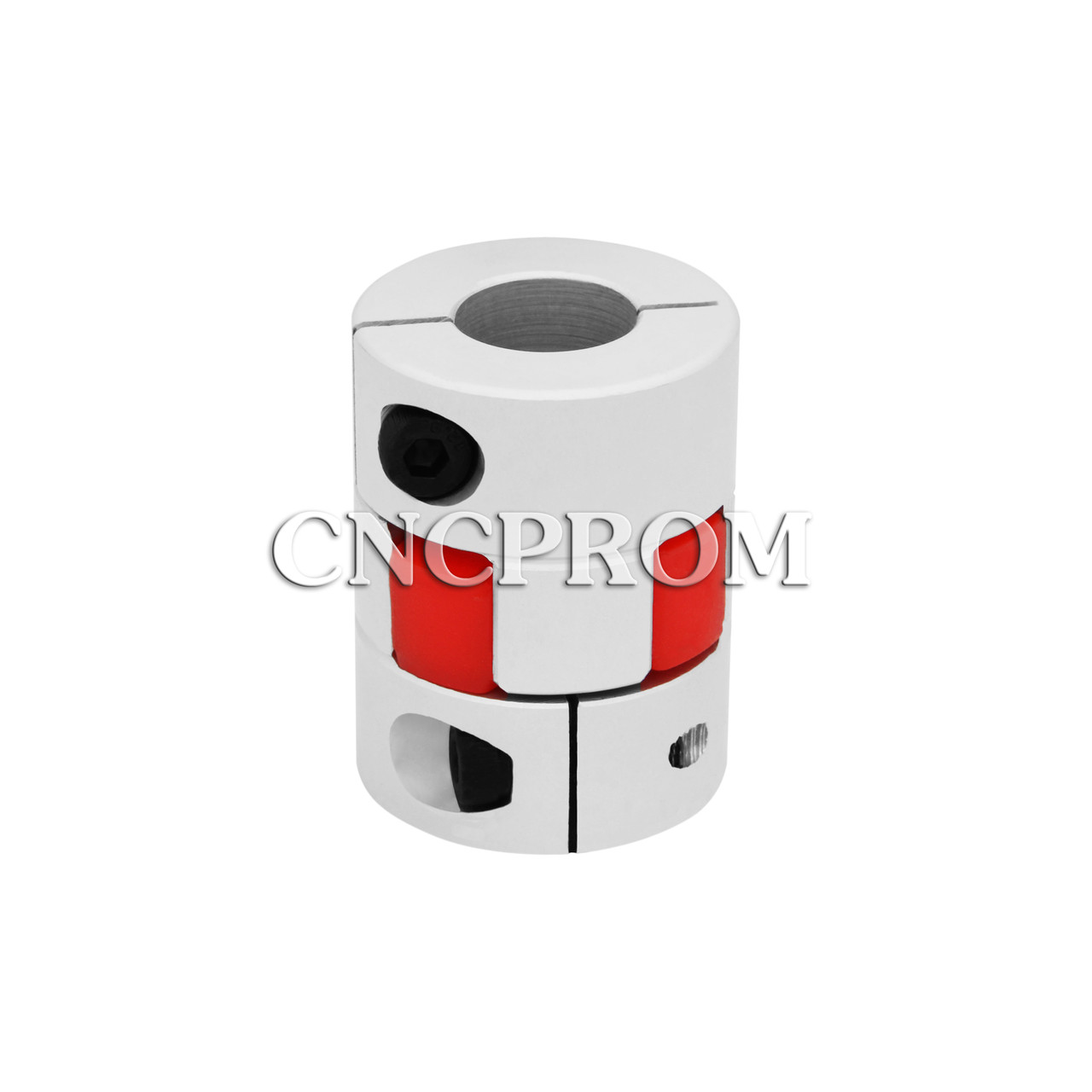

Муфта кулачкова 8х14 С (L40, D30), фото 4

Муфта кулачкова 8х14 С (L40, D30)

Опис
Характеристики
Інформація для замовлення

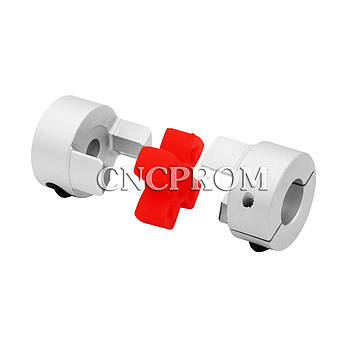

Гнучка кулачкова муфта 8х14 С (L40, D30) - з'єднувальна віброгасна муфта серії BF завдовжки 40 мм, зовнішнім діаметром 30 мм і з посадковими отворами 8 мм і 14 мм, яка використовується для передавання крутного моменту від валу двигуна до валу передавання. Такий елемент приводу компенсує незначні осьові, радіальні та кутові зміщення, а також поглинає вибрации. Муфта цієї серії має розбірний корпус, який складається з двох напівмуфт з алюмінієвого сплаву та амортизувальної поліуретанової вставки. Фіксація муфти на валах здійснюється за допомогою затискних гвинтів.

Зони застосування: електродвигуни, різноманітні станки, стрічкові конвеєри, відцентрові компресори и насосы, заважки, дроблення, підіймачами тощо.

Внимание!
  • Муфта підбирається з огляду на потужність, швидкість обертання приводу та діаметрів сполучних валів
  • Для максимально ефективної роботи муфти та мінімального зносу потрібне дотримання суворої співвідношності сполучних валів
  • У разі високого навантаження поліуретанова вставка схильна до природного зношування, внаслідок чого в передаванні може виникати люфт. У цьому разі необхідно замінити зубчастий вінець



Особливості:

  • Передавання високого крутного моменту

  • Низький момент інерції

  • Компенсація несоосності

  • Висока швидкість обертання

  • Гасіння вібрацій

  • Розбірний корпус

  • Можливість заміни поліуретанової вставки

  • Не потребує обслуговування

  • Висока зносостійкість

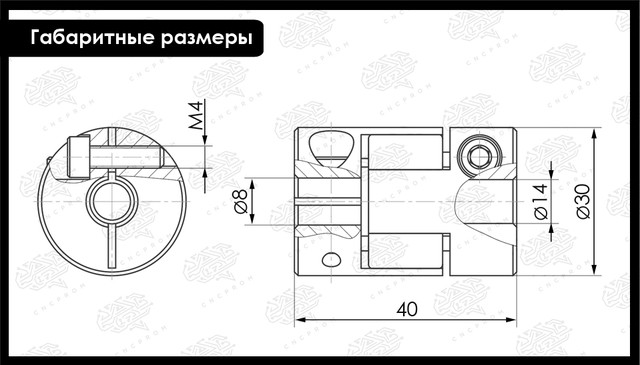

 Технічні характеристики:

Тип: кулачкова

Серия: BF

Довжина: 40 мм

Зовнішній діаметр: 30 мм

Діаметри посадкових отворів: 8 мм і 14 мм

Номінальний крутний момент: 6.5 Нм

Максимальний крутить момент: 13 Нм

Момент затягування: 1.7 Нм

Максимальна швидкість: 15000 об./хв

Момент інерції: 8.5*10-4 кг*м²

Радіальна компенсація: ±0.02 мм

Осьова компенсація: ±0.6 мм

Кутова компенсація ≤1°

Матеріал напівмуфт: алюмінієвий сплав

Матеріал вставки: полиуретан

Робоча температура: -40...+100 °C

Вага: 0.1 кг

Комплект постачання
  • Муфта кулачкова 8х14 C (L40, D30) (1 шт.)
До цієї муфті в нас можна придбати

Крокові двигуниШаговый двигатель 57BYG250B-8 NEMA 23 1.2 Нм 3.0 А, фото 2

Крокові двигуни з енкодеромШаговый двигатель с энкодером замкнутого типа 57HSE2N-D25, NEMA23, фото 2

Серводвигуни Серводвигатель 110SJT-M040E(A2), 1.2 кВт, 4 Нм, 220 В, фото 2



Вали  Вал без опоры WCS8 500мм (WV08), фото 2

Зубчастий вінець еластичний GS14 для муфт Зубчатый венец эластичный GS14 для муфт, фото 2





  Дивіться всі наші оголошення

Основні
Максимальний крутний момент13 Нм
Осьова компенсація±0.6 мм
СеріяBF
Номінальний крутний момент6.5 Нм
Діаметри посадочних отворів8 мм, 14 мм
Максимальна швидкість15000 об/хв
Кутова компенсація≤1°
Матеріал вставкиполіуретан
Момент затяжки1.7 Нм
Матеріал напівмуфталюмінієвий сплав
Радіальна компенсація±0.02 мм
Типкулачкова
Момент інерції8.5*10-4 кг*м2
Зовнішній діаметр30 мм
Робоча температура-40...+100 °C
Вага0.1 кг
Користувальницькі характеристики
Довжина40 мм
