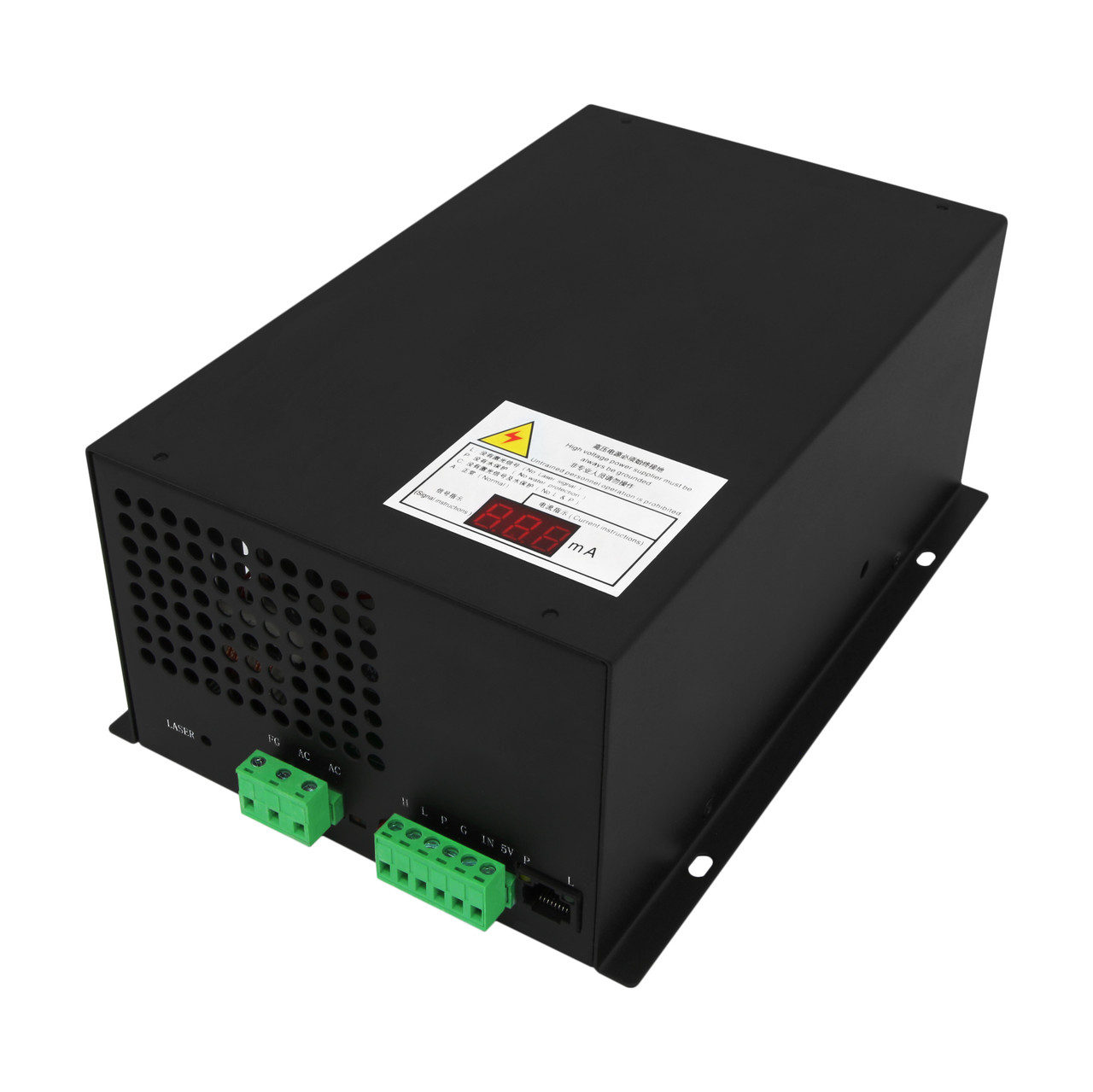

Блок живлення високої напруги для лазерної трубки CO2 DY13 100 Вт

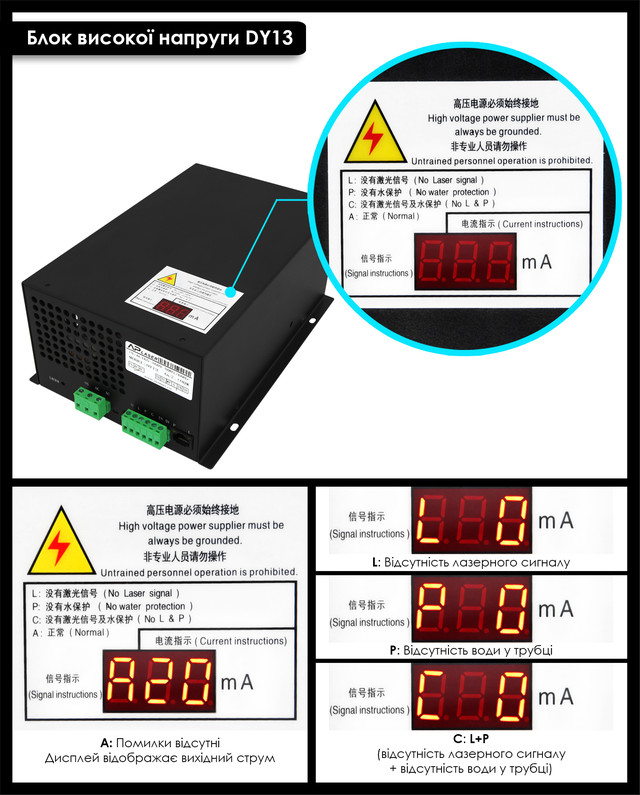

Блок розпалу DY13 - високовольтне джерело живлення, яке застосовується у верстатах на основі трубки СО2 номінальною потужністю 75-100 Вт для створення електророзрядів, необхідних для генерації лазерного променя усередині колби. Налаштування струму виконується резистором, що знаходяться на бічній грані корпусу. Дана модель оснащена дисплеєм, що відображає несправності устаткування і поточне значення вихідного струму. Додатково до DY13 через роз'єм RJ45 можна під'єднати зовнішній регулятор вихідного струму з дисплеєм. Вибір джерела вхідного сигналу здійснюється за допомогою ручного перемикача на передній панелі пристрою.

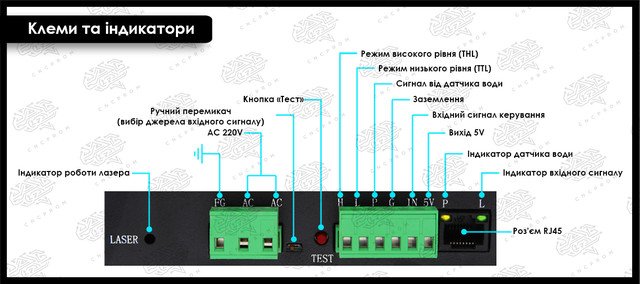

Пристрій має металевий корпус, який є пасивним радіатором. В якості активного охолодження використовується вентилятор 90х90 мм, який розташований всередині корпусу і запобігає перегріву трансформатора та електронних компонентів. Відвід тепла відбувається через вентиляційні отвори. Блок має дві клеми: 3-контактна призначена для підключення електроживлення та заземлення, 6-контактна для підключення керуючих проводів.

Принцип роботи: з допомогою контролера подається керуючий сигнал на блок розпалу. Залежно від сигналу джерело живлення подає необхідну напругу і силу струму на лазерну трубку, що призводить до збудження газового середовища і генерації лазерного випромінювання.

Застосування: верстати на основі лазерної трубки CO2

Увага!
  • Блок високої напруги обов'язково повинен відповідати потужності характеристик лазерної трубки

  • Неправильне налаштування сили струму може призвести до виходу з ладу лазерної трубки

  • Попередньо знизивши силу струму на блоці високої напруги, його можна використовувати з лазерними трубками потужністю менше ніж 100 Вт (використання лазерної трубки меншої потужності, без попереднього зниження сили струму, призведе до швидкого виходу її з ладу)

  • Блок високої напруги повинен мати надійне заземлення



Особливості:

  • Висока якість виробу

  • Висока ефективність

  • Швидка реакція на сигнали

  • Наявність резистора для регулювання сили струму

  • Можливість підключення зовнішнього потенціометра

  • Наявність кнопки "ТЕСТ" (примусовий розпал випромінювача без «дозволу» контролера)

  • Вихідна потужність лазера може регулюватися аналоговим сигналом 0-5 або сигналом від керуючої плати

  • Функція захисту від обриву ланцюга

  • Функція захисного відключення по сигналу датчика потоку рідини та системи вентиляції

  • Наявність дисплея

  • Сумісність з лазерними трубками СО2 різних виробників

  • Простота в установці

  • Тривалий термін служби





Технічні характеристики:

Серія: DY

Модель: DY13

Підтримувана потужність лазерної трубки: 75-100 Вт

Електроживлення: 165-260 В (змінний струм); 50 Гц / 60 Гц

Максимальна вхідна потужність: 550 Вт

Максимальний вхідний струм: 8 А

Максимальна вихідна напруга: 40 кВ

Максимальний вихідний струм: 28 мА

ККД: ≥90% (при повному завантаженні)

Швидкість відповіді: ≤1 мс (час від моменту подачі сигналу перемикання, до моменту, коли вихідний струм піднімається до 90% від встановленого)

Управління: THL, TLL

Середнє напрацювання на відмову: ≥10000 годин

Дисплей: присутній

Роз'єм для підключення зовнішнього потенціометра з дисплеєм: RJ45

Тип охолодження: примусове повітряне

Температура навколишнього середовища: -10...+40 °С

Вологість навколишнього середовища: ≤90%

Маса нетто: 2.77 кг

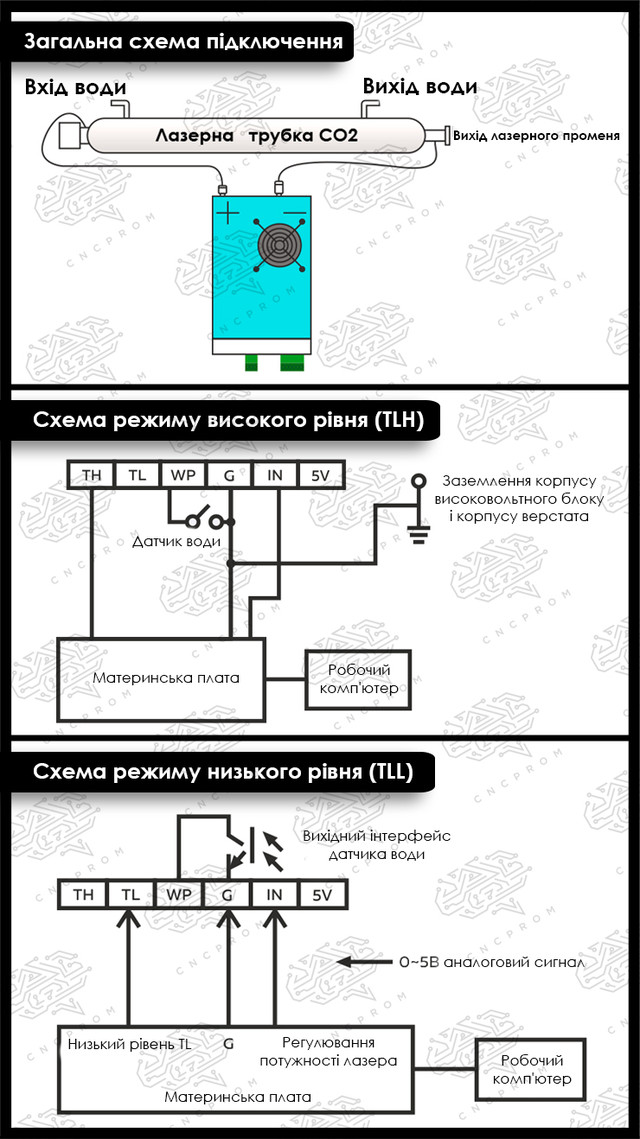

Різницю між режимами TLH і TTL можна переглянути за посиланням

Комплект постачання
  • Блок живлення високої напруги для лазерної трубки CO2 DY13 100 Вт (1 шт.)
  • Високовольтний кабель довжиною 2 м з роз'ємом (1 шт.)
До цього блоку живлення у нас можна придбати

Лазерна трубка CO2 Reci W1 75 ВтЛазерна трубка CO2 Reci W1 75 Вт, фото 2

Лазерна трубка CO2 Reci W2 90 ВтЛазерна трубка CO2 Reci W2 90 Вт, фото 2

Лазерна трубка CO2 Reci W4 100 ВтЛазерна трубка CO2 Reci W4 100 Вт, фото 2

Трансформатори для блоків високої напругиВисоковольтний Трансформатор YY-80W-3T для блоку живлення лазера СО2, 80 Вт, фото 2



Дивіться всі наші оголошення

Основні
Підтримувана потужність лазерної трубки75-100 Вт
Максимальна вхідна потужність550 Вт
Максимальний вхідний струм8 А
Максимальна вихідна напруга40 кВ
Максимальний вихідний струм28 мА
ККД≥90% (при повному завантаженні)
Швидкість відповіді≤1 мс
УправлінняTHL, TLL
Середнє напрацювання на відмову≥10000 годин
Дисплейприсутній
Маса нетто2.77 кг
Роз'єм для підключення зовнішнього потенціометра з дисплеємRJ45
МодельDY13
СеріяDY
Електроживлення165-260 В (змінний струм); 50 Гц / 60 Гц
Вологість навколишнього середовища≤90%
Температура навколишнього середовища-10...+40 °С
Тип охолодженняпримусове повітряне
Користувальницькі характеристики
Потужність (Вт)100
