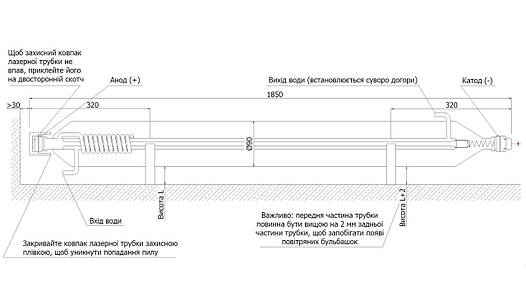

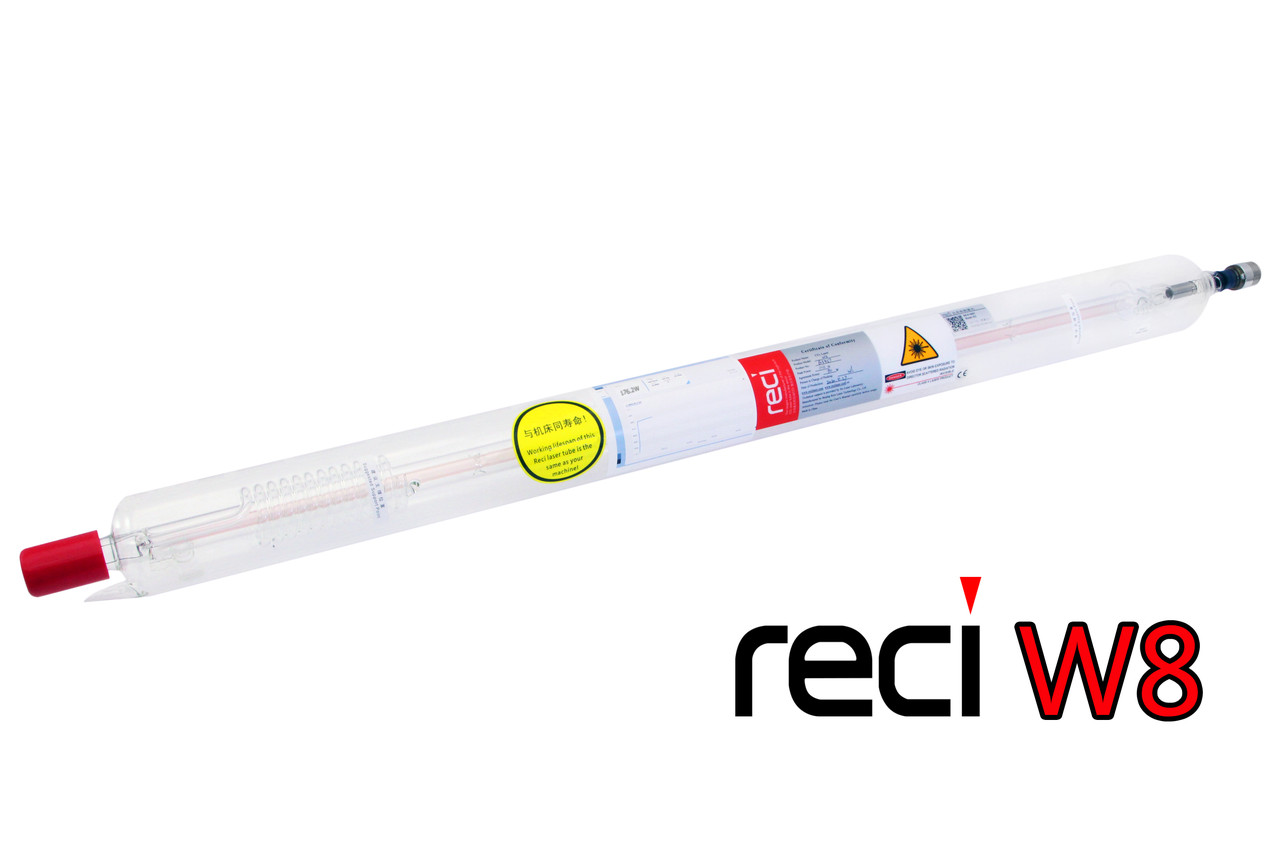

Reci W8 - високопродуктивна лазерна трубка серії W від великої компанії Beijing Reci Laser Technology номінальною потужністю 150 Вт. Конструктивно даний пристрій являє собою скляну колбу діаметром 90 мм і довжиною 1850 мм всередині якої знаходяться: внутрішня трубка з сумішшю з газів CO2-N2-He (місце формування лазерного випромінювання), зовнішня трубка (захищає серцевину від зовнішніх впливів, також всередині неї циркулює охолоджуюча рідина) і змієвик. Також на лівому торці вироби (на стороні анода) розташоване спеціальне дзеркало, яке відбиває промінь в протилежну сторону, тобто в напрямку напівпрозорого дзеркала (знаходиться на стороні катода), через яке, власне, і проходить лазерний промінь. Анод і катод в свою чергу є електродами на які подається електричний струм від блоку високої напруги.

Так як такий тип лазера має підвищену тепловіддачу при роботі, для збільшення терміну служби трубки потрібно використання системи рідинного охолодження. Подача води та її злив відбувається через спеціальні патрубки під дією зовнішньої помпи (чилера). Головним недоліком трубки CO2 є втрата властивостей (зниження потужності) по закінченні часу незалежно від годин напрацювання. Це відбувається внаслідок деградації газової суміші.

Принцип роботи лазерної трубки: шляхом високовольтних імпульсів, що виходять від блоку високої напруги, у внутрішній трубці відбувається розпал газу. У цей момент його молекули іонізуються. Постійний електричний струм, який протікає через випромінювач, приводить іони в стан при якому вони починають виділяти фотони. На виході з трубки лазерний промінь потрапляє через систему відбивачів на фокусуючу лінзу, що формує дуже тонкий і потужний промінь, який і виконує обробку матеріалу.

Особливості:

• Висока якість виробу

• Висока і стійка потужність випромінювання

• Можливість різання металевих і неметалевих матеріалів

• Можливість гравіювання різних неметалевих матеріалів

• Висока швидкість обробки матеріалів

• Відсутність юстированих гвинтів на дзеркалах

• Відсутність примусового охолодження дзеркал

• Гвинтове з'єднання проводів

• Наявність захисного ковпака з силікону

• Простота в установці

• Прийнятна ціна

• Тривалий термін служби

Застосування: лазерний верстати на основі трубки CO2

Оброблювані матеріали: метали та неметали

Гравірування: картон, папір, гума, шкіра, тканина, фанера, дерево, скловолокно, акрил, пластик, пінопласт, кераміка, граніт, мармур і т. п.

Різання: картон, папір, тканина, шкіра, дерево, акрил, гума, скловолокно, пластик, вуглецева сталь, нержавіюча сталь і т. п.

Технічні характеристики:

Виробник: Beijing Reci Laser Technology

Серія: W

Модель: W8

Номінальна потужність: 150 Вт

Максимальна потужність: 176 Вт

Напруга запалювання: 30 кВ

Рекомендований блок розпалу: Reci P18

Робочий струм: 28 мА

Піковий струм: 32 мА

Довжина хвилі: 10.6 мкм

Газова суміш: вуглекислий газ, азот, гелій (СО2-N2-He)

Режим випромінювання: імпульсний

Мода випромінювання: багатомодове

Оброблювані матеріали: метали (різання) і неметали (різання і гравіювання)

Діаметр: 90 мм

Довжина: 1850 мм

Кріплення проводів: гвинтове

Захист анода: силіконовий ковпак

Наявність каталізатора: присутній

Тип охолодження: рідинний (водяний)

Швидкість водообміну: 3-5 л/хв

Рекомендована температура охолоджуючої рідини: +10...+50 °С

Температура навколишнього середовища: +2...+40 °С

Вологість навколишнього середовища: 10...60%

Термін служби: ~10000 годин (робочий струм ≤28 мА)

Вага в упаковці: 9.4 кг
