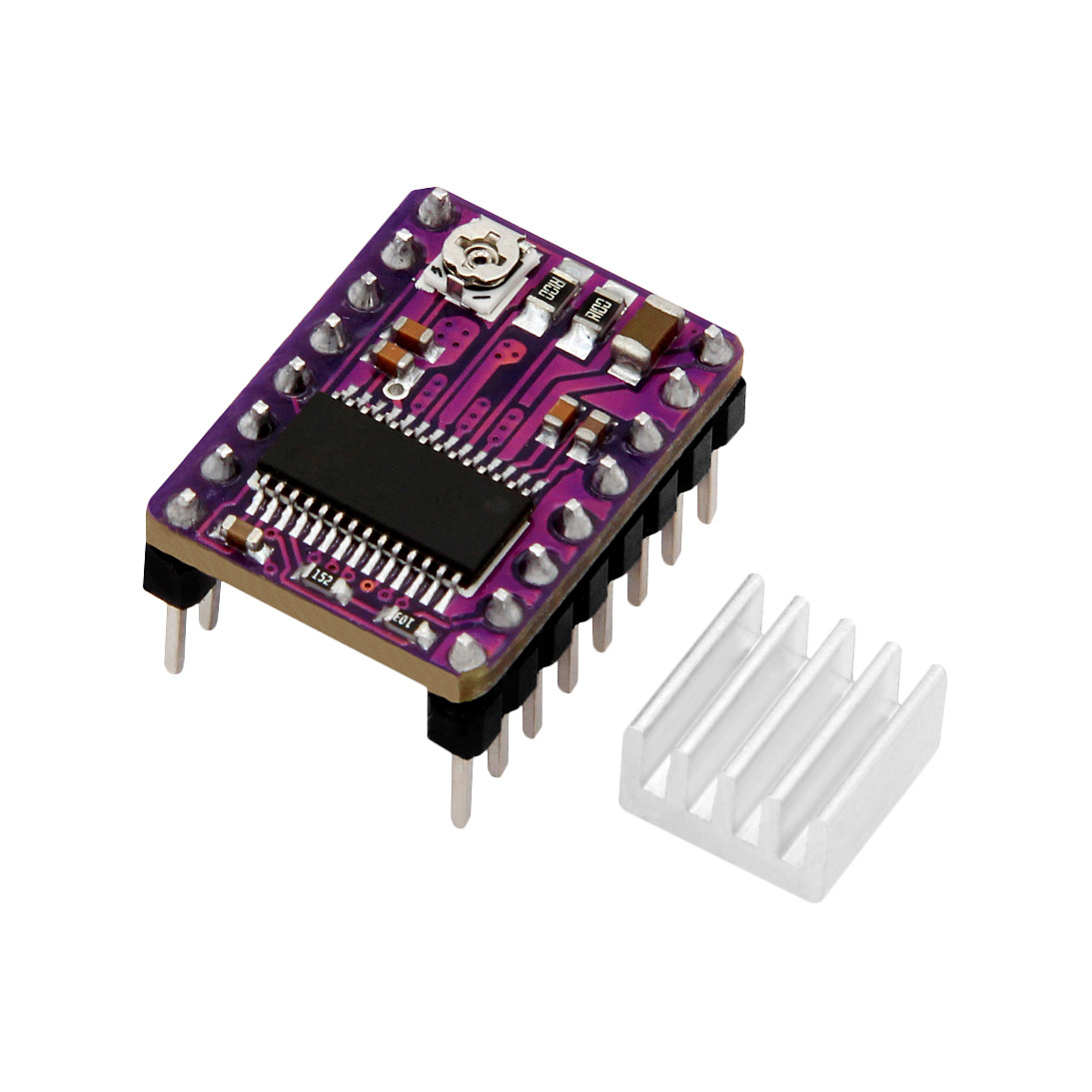

Драйвер крокового двигуна DRV8825

DRV8825 - компактний драйвер на базі чіпа від Texas Instruments (TI) DRV8825, який призначений для роботи з біполярними кроковими двигунами з током до 1.5 А на фазу, якщо немає охолодження, і до 2.2 А на кожну обмотку за пасивного (радіатор) або активного охолодження (вентилятор). За регулювання струму відповідає змінний резистор розташований на платі. Для швидкого під'єднання драйвера до мікроконтролерного пристрою в роз'єми для виходів уже запаяні штирі подовжувачі.
Проти драйвера A4988, який має дуже схожий інтерфейс і розташування виводів, драйвер DRV8825 має найкращі технічні характеристики, як наслідок, є продуктивнішим.
Особливості:
-
Простий інтерфейс керування кроком і напрямком обертання КД
-
Регулювання струму за допомогою підстроювального резистора
-
Автоматичний вибір режиму загасання струму
-
Шість режимів мікрокроку (1,1/2,1/4,1/8,1/16,1/32)
-
Може безпосередньо взаємодіяти з 3.3 В і 5 В системами
-
Вбудований стабілізатор напруги логічних ланцюгів
-
Захист від перевантаження по струму
-
Захист від зниженої напруги
-
Захист від короткого замикання на землю
-
Захист від перегрівання (вимкнення під час нагрівання драйвера до +150 °C)
-
Чотиришарова плата, спеціально розроблена для кращого відведення тепла
-
Простота у використанні
-
Компактність
-
Низька вартість
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Виробник чипа: Texas Instruments
Модель: DRV8825
Напруга живлення: 8.2~45 В
Напруга живлення критичної частини: 3.3 В або 5 В
Максимальний струм на фазу (без радіатора): 1.5 А
Максимальний струм на фазу (з радіатором): 2.2 А
Кількість режимів мікрокроку: 6 (1,1/2,1/4,1/8,1/16,1/32)
Кількість контактів: 16
Сумісність із платами: CNC Shield V3.0, RAMPS 1.4 и т. п.
Габаритні розміри: 20.5х15х11 мм
Вага: 3 г
-
Драйвер крокового двигуна DRV8825 (1 шт.)
-
Радіатор (1 шт.)
Дивіться всі наші оголошення
- Каталог товарів
- Контролери
- Крокові двигуни
- Драйвери крокового двигуна
- Блоки живлення
- Шпинделі
- Інвертори
- Серводвигуни із серводрайверами
- Драйвери та крокові двигуни з енкодером
- Верстати зі ЧПК
- Пульти ручного керування та DSP контролери
- Датчики, кнопки, роз'єми, кабелі, мікросхеми, фільтри
- КГП
- Лінійні напрямні
- Лінійні підшипники
- Гнучкі муфти
- Гнучкий кабель-канал (кабелеукладач)
- Затискні цанги, гайки ER
- Поворотні осі
- Алюмінієвий профіль
- Ремінний привід
- Рейковий привід
- Регулятори висоти різака THC (torch height control)
Основні | |
---|---|
Виробник | Texas Instruments |
Габаритні розміри | |
Довжина | 20.5 мм |
Ширина | 15 мм |
Висота | 11 мм |
Основні | |
Вага | 3 р |
Модель | DRV8825 |
Напруга живлення | 8.2~45 В |
Напруга живлення логічної частини | 3.3 або 5 В |
Максимальний струм на фазу (без радіатора) | 1.5 А |
Максимальний струм на фазу (с радіатором) | 2.2 А |
Кількість режимів микрошага | 6 (1,1/2,1/4,1/8,1/16,1/32) |
Кількість контактів | 16 |
Сумісність з платами | CNC Shield V3.0, RAMPS 1.4 і т. п. |
- Ціна: 109 ₴
- Немає в наявності
- Код: 03-402
109 ₴
