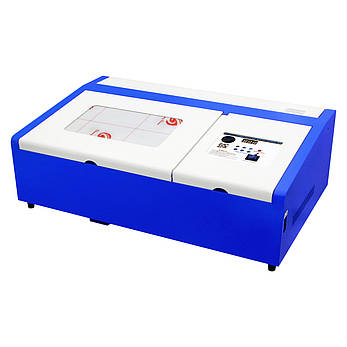

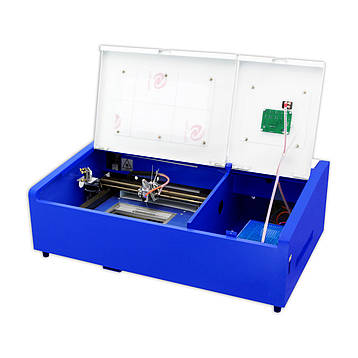

LEM3020-AB-40W - це малогабаритний настільний високотехнологічний пристрій закритого типу для гравіювання і різання різних матеріалів, головним компонентом якого є CO2 лазер потужністю 40 Вт, що дозволяє обробляти крихкі матеріали, так як тепловий вплив на матеріал локалізовано, що не призводить до порушення цілісності та зовнішнього вигляду заготовки (матеріал не піддається механічному впливу). В якості робочого середовища такого випромінювача використовується суміш газів (вуглекислий газ, азот, гелій). Робочий стіл верстата обладнаний механізмом для затиску заготовки розміром до 200х80 мм, робоче поле при цьому становить 300х200 мм. Переміщення лазерної головки відносно осі Х здійснюється по алюмінієвому профілю, а відносно осі Y - по валах без опори діаметром 12 мм. Плавність і точність руху забезпечують крокові двигуни Nema 17, а також ремінний привід на основі зубчастих ременів і коліс профілю MXL. Для визначення крайніх положень об'єкта використовуються механічні кінцеві вимикачі. Так як лазерна трубка має водяний тип охолодження, для циркуляції рідини використовується помпа моделі EB-222. За вентиляцію корпусу і видув продуктів горіння відповідає витяжний вентилятор моделі BPT-12B. Лазерна головка оснащена штуцером, на який одягається трубка для підведення стисненого повітря. Стиснене повітря необхідне для обдування лінзи, а також для видалення продуктів горіння із зони обробки. Система управління верстатом побудована на базі контролера Lihuiyu Studio Labs моделі 6C6879-LASER-M2. Всі компоненти лазерного верстата вмонтовані в біло-синій металевий корпус. До комп'ютера верстат підключається через порт USB.

Область застосування: поліграфія, деревообробні виробництва, взуттєва промисловість, пакувальні виробництва, легка промисловість і т. п.

Оброблювані матеріали:

Різання: не тонкі щільні матеріали (дерево, фанера, МДФ, ДСП, картон, папір, пластик, тканина, шкіра, гума, акрил, скловолокно тощо). Не щільні, але товсті матеріали (екструдований пінополістирол, пінопласт, пінисті матеріали).

Рекомендовані товщини матеріалів для різання:

• Акрил - 8 мм
• МДФ - 5 мм
• Шкіра - 2 мм
• Фанера - 5 мм
• Тканина - 0.3 мм
• ПВХ - 4 мм
• Гума - 4 мм
• Папір - 1 шар

Гравіювання: дерево, фанера, МДФ, ДСП, картон, папір, пластик, тканина, шкіра, гума, скло, плитка, кераміка, анодований алюміній.

Не можна гравіювати: метал, ПВХ

Особливості верстата LEM3020-AB-40W:

• Висока якість гравіювання і різання

• Висока швидкість роботи

• Низький рівень шуму та вібрації під час роботи

• Відсутність пошкодження виробу завдяки локальному теплового впливу

• Можливість обробки різних неметалевих матеріалів

• Мінімальна кількість відходів

• Наявність витяжки продуктів горіння матеріалів

• Можливість підключення компресора для обдування лінзи

• Можливість зміни параметрів як з панелі керування на верстаті, так і програмно з комп'ютера

• Наявність оглядового протипожежного вікна

• Наявність світлодіодної лампи для освітлення робочої області

• Підтримка безлічі форматів файлів (CDR, DWG, DXF, JPG, BMP, TIF та інші)

Основні технічні характеристики:

Модель: LEM3020-AB-40W

Кількість осей управління: 2

Тип лазерного випромінювача: СО2

Виробник лазерної трубки: Liao Ming Cheng Chuang Laser

Потужність лазерної трубки: 45 Вт

Довжина лазерної трубки: 700 мм

Діаметр лазерної трубки: 50 мм

Термін служби лазерної трубки: ~1300 годин

Тип охолодження лазерної трубки: водяний

Блок живлення лазерної трубки: DCJG-40W

Оптична система: 3 дзеркала і 1 фокусуються лінза (короткофокусна)

Загальна споживана потужність: ≤250 Вт

Електроживлення: 220 В ±10% / 50 Гц

Глибина різання: 0...8 мм (залежно від матеріалу)

Швидкість різання: 1...50 мм/с

Швидкість гравіювання: 1...500 мм/с

Мінімальний розмір букв для гравіювання: 1х1 мм

Розширення: ≤1000 точок на дюйм

Точність позиціювання: ±0.01 мм

Розміри робочого поля: 300х200 мм

Максимальний розмір заготовки для затиску механізмом: 200х80 мм

Відстань між соплом головки та робочою поверхнею: 30 мм

Контролер: Lihuiyu Studio Labs 6C6879-LASER-M2

Механічна система: ремінний привід, об'єднані напрямні

Підйомний механізм столу: відсутній

Система вентиляції: присутня

Система охолодження лінзи: присутня

Модель помпи: EB-222

Модель витяжки: BPT-12B

Інтерфейс підключення: USB

Сумісна операційна система ПК: Win ХР, 7, 8

Програма управління: LaserDRW

Підтримка форматів файлів: BMP, GIF, JPEG, DWG, PCX, TGA, TIFF, PLT, CDR, DMG, DXF, PAT, CDT, CLK, DEX, CSL та інші

Робоча температура: 0...+45°С

Відносна вологість: ≤80% (без конденсату)

Габаритні розміри: 800х500х280 мм

Вага: 20.4 кг

Габаритні розміри:

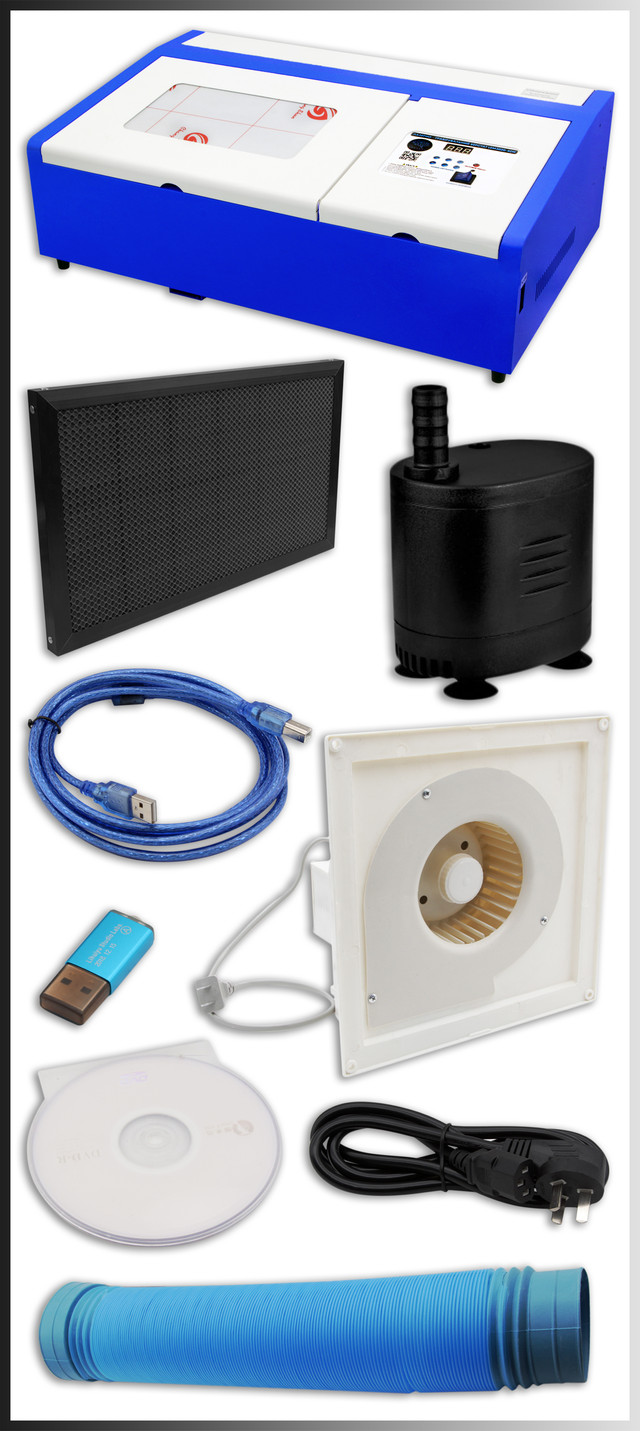

Основні компоненти верстата:
