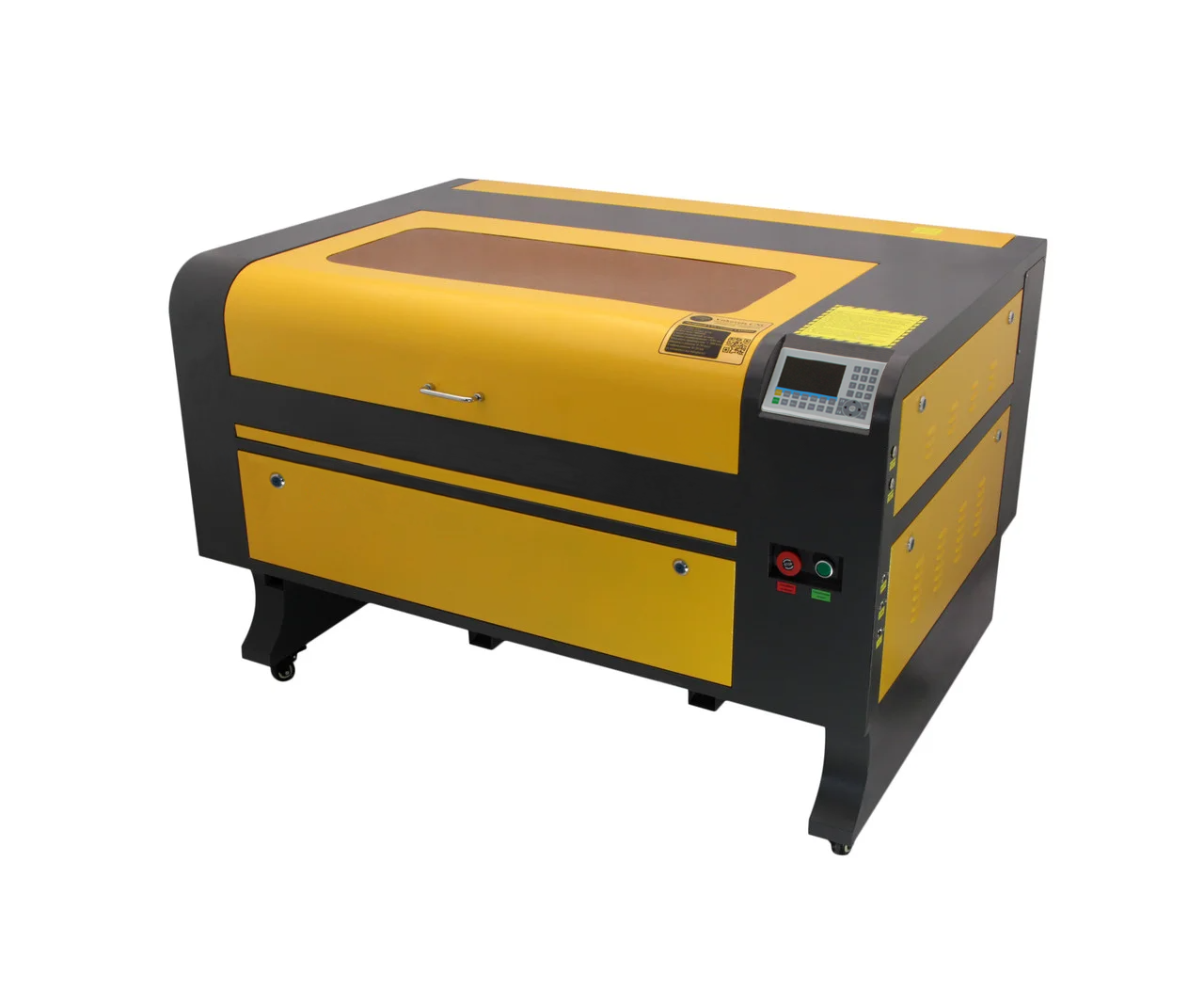

LM9060 90W - це високотехнологічний пристрій закритого типу для гравіювання і різання різних матеріалів, головним компонентом якого є потужний СО2 лазер. В якості робочого середовища такого випромінювача використовується суміш газів (вуглекислий газ, азот, гелій). Лазер СО2 дозволяє обробляти крихкі матеріали, так як тепловий вплив на матеріал локалізовано,що не призводить до порушення цілісності та зовнішнього вигляду заготовки (матеріал не піддається механічному впливу). LM9060 оснащений стільниковим і ламельними робочими панелями 900х600мм. Завдяки підйомному механізму верстата можна обробляти заготовки різної товщини. Переміщення лазерної головки здійснюється по рейковим лінійним напрямним типорозміру HG15. Плавність і точність руху забезпечують крокові двигуни від Leadshine Technology моделі 57CM21X-M-L200, а також ремінний привід на основі зубчастих ременів і коліс HTD 3M. Для визначення крайніх положень об'єкта використовуються індуктивні датчики FOTEK PL-05N (NPN). Так як лазерна трубка має водяний тип охолодження, для циркуляції рідини використовується помпа моделі XYH-075. Повітряний потік забезпечує компресор моделі ACO-004. За вентиляцію корпусу відповідає вентилятор моделі CZR-LY80. Система управління верстатом побудована на базі контролера RuiDa RDC6445G (EC) і драйверів Leadshine Technology М542С. Всі компоненти лазерного верстата LM9060 вмонтовані в чорно-помаранчевий металевий корпус.

Область застосування: поліграфія, деревообробні виробництва, взуттєва промисловість, пакувальні виробництва, легка промисловість і т. п.

Оброблювані матеріали:

Різання: не тонкі щільні матеріали (дерево, фанера, МДФ, ДСП, картон, папір, пластик, тканина, шкіра, гума, акрил, скловолокно тощо). Не щільні, але товсті матеріали (екструдований пінополістирол, пінопласт, пінисті матеріали).

Рекомендовані товщини матеріалів для різання:

• Акрил - 20 мм
• МДФ - 5 мм
• Шкіра - 2 мм
• Фанера - 10 мм
• Тканина - 0.3 мм
• ПВХ - 4 мм
• Гума - 6 мм
• Папір - 1 шар

Гравірування: дерево, фанера, МДФ, ДСП, ОСБ, дзеркало, скло, оргскло, акрил, пластик, алюміній, камінь, папір, шкіра і т. д.

Не можна гравірувати: метал, ПВХ

Особливості верстата LM9060:

• Висока якість гравіювання і різання

• Висока швидкість роботи

• Низький рівень шуму та вібрації під час роботи

• Відсутність пошкодження виробу завдяки локальному теплового впливу

• Можливість обробки різних неметалевих матеріалів

• Мінімальна кількість відходів

• Наявність витяжки продуктів горіння матеріалів

• Можливість зміни параметрів завдання як з пульта управління RuiDa, так і програмно з комп'ютера

• Наявність оглядового протипожежного вікна

• Наявність світлодіодної лампи для освітлення робочої області

• Підтримка всіх форматів файлів, які можна безпосередньо імпортувати в CorelDRAW (CDR, DWG, DXF, JPG, BMP, TIF, PCD і т. д.)

Основні технічні характеристики:

Модель: LM9060 90W

Тип лазера: СО2

Виробник лазерної трубки: Beijing Reci Laser Technology

Модель лазерної трубки: W2

Номінальна потужність лазерної трубки: 90 W

Максимальна потужність лазерної трубки: 102 W

Довжина лазерної трубки: 1250 мм

Діаметр лазерної трубки: 80 мм

Термін служби лазерної трубки: >15000 годин

Тип охолодження лазерної трубки: водяний

Блок живлення лазерної трубки: ZYE Laser MYJG100W

Загальна споживана потужність: ≥300 Вт

Електроживлення: 220 V ±10% 50 Гц

Лінза: діаметр 20 мм, фокусна відстань 63.5 мм (2.5")

Глибина різання: 0...20 мм (залежно від матеріалу)

Швидкість різання: 1...50 мм/с

Швидкість гравіювання: 1...500 мм/с

Мінімальний розмір букв для гравірування: 1х1 мм

Розширення: ≤1000 dpi

Точність позиціювання: ≤0.01 мм

Час безперервної роботи верстата: ≤12 годин

Робоча температура: 0...+45°С

Відносна вологість: ≤80% (без конденсату)

Робоча поверхня: стільникова і ламельна панелі

Розміри робочого поля: 900х600 мм

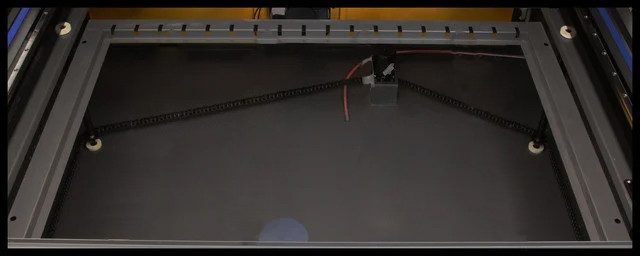

Підьомний механізм столу: ланцюговий

Глибина опускання столу: 200 мм

Модель двигуна підйомного механізму: 68KTYZ

Система вентиляції: присутній (вентилятор CZR-LY80)

Інтерфейс підключення: USB, USB-накопичувач, Ethernet (LAN)

Операційна система ПК: Win ХР, 7, 8, 10

Програмне забезпечення: RDWorks

Контролер: RuiDa RDC6445G (EC)

Драйвер: Leadshine Technology М542С

Підтримка форматів файлів: CDR, DWG, DXF, JPG, BMP, TIF, PCD і т. д.

Типорозмір модуля лінійного переміщення: HG15

Ремінна передача: HTD 3M

Кроковий двигун: Leadshine Technology 57CM21X-M-L200

Індуктивний датчик: FOTEK PL-05N (NPN)

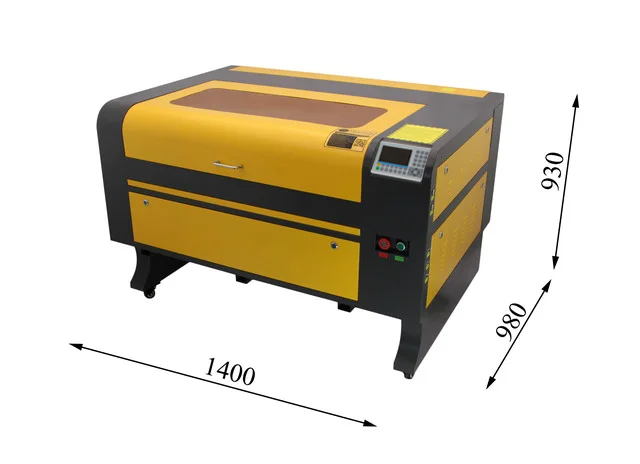

Габаритні розміри: 1400х980х930 мм

Вага: 133.4 кг

Основні технічні характеристики водяної помпа XYH-075:

Електроживлення: 220~240 В / 50 Гц

Потужність: 75 Вт

Максимальна висота підйому води: 3.2 м

Продуктивність: 3200 л/год

Максимальна температура води: 35°С

Клас захисту: IPX8

Основні технічні характеристики повітряного компресора ACO-004:

Електроживлення: 220 В / 50 Гц

Потужність: 58 Вт

Тиск: 0.028 МПа

Продуктивність: 75 л/хв

Діаметр вихідного патрубка: 10 мм

Габаритні розміри:

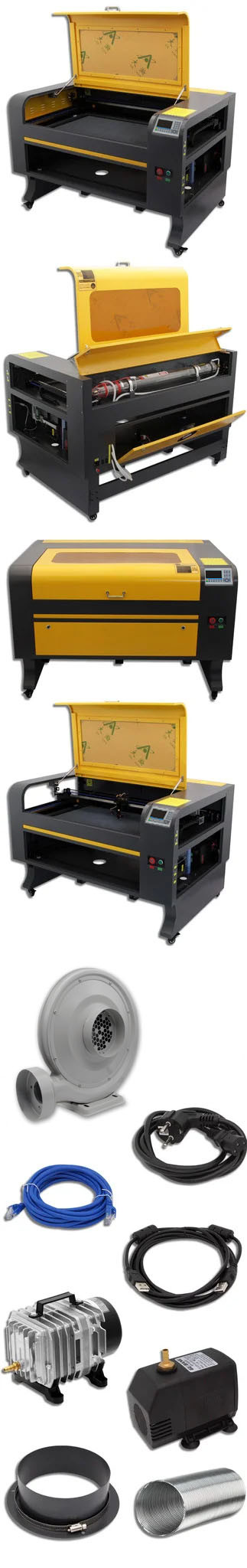

Основні компоненти верстата:

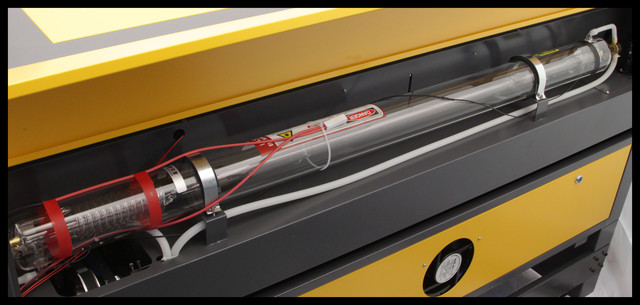

Лазерна трубка Reci W2 90W

Принцип роботи лазерної трубки СО2: з блоку управління лазерного верстата на блок живлення лазерної трубки надходить інформаційний сигнал, який в самому блоці живлення генерує на виході високовольтні розряди різного напруги, що відповідає потужності різання (0-100%). При отриманні високовольтного розряду в трубці, у відсіку з газом СО2  генерується лазерний промінь на виході трубки, тобто на катоді. Потім промінь відбивається по черзі від дзеркал, на останньому, проходячи через лінзу фокусується в дуже тонкий і потужний промінь , який, власне і виконує лазерний розкрій.

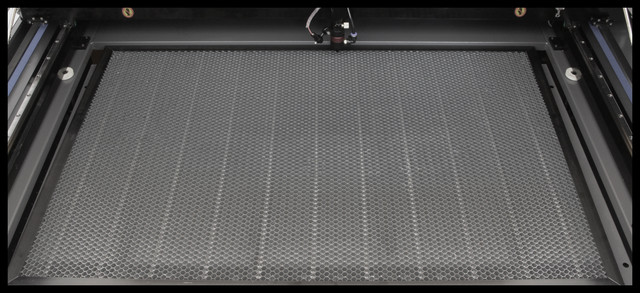

Стільникове робоче поле 900х600 мм

Цю панель також використовують для обробки заготовок малих розмірів.

Ламельне робоче поле 900х600 мм

Цю панель також використовують для обробки великогабаритних заготовок.

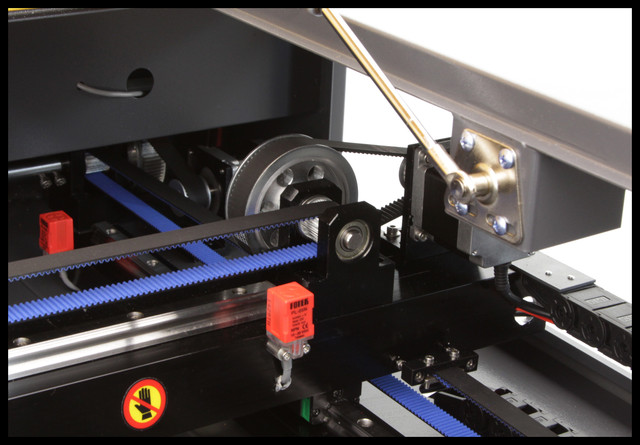

Ремінний привід

Даний механізм перетворює обертальний руху вала в рух вздовж осі поступального типу

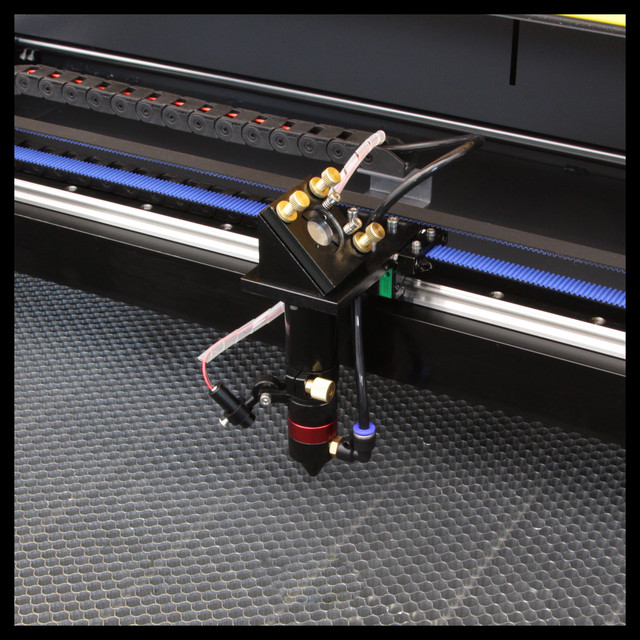

Лазерна головка

Оснащена автоматичним продувом для запобігання забруднення

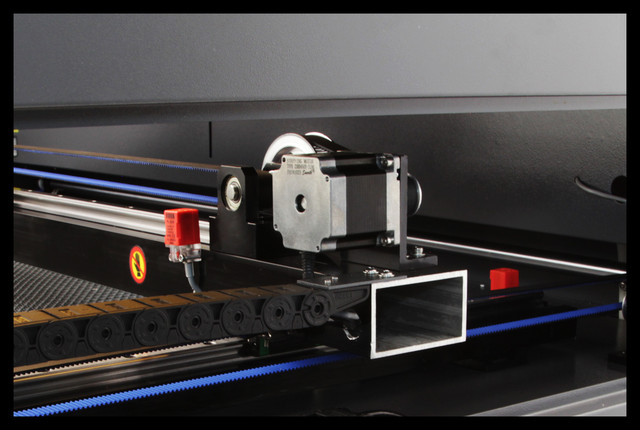

Крокові двигуни

Якісні і потужні КД моделі Leadshine Technology 57CM21X-M-L200 забезпечують високу точність роботи при максимальному прискоренні

Система управління верстатом

Система RuiDa RDC6445G (EC) - це система управління лазерним верстатом нового покоління, розроблена компанією RD Co., Ltd. Крім традиційних для продуктів компанії апаратної стабільності і стійкості до електричних пошкоджень, дана система працює під управлінням вдосконаленого ПО, що дозволяє зберігати більшу кількість файлів, здатна з'єднуватися з ПК по USB2.0 або Ethernet.

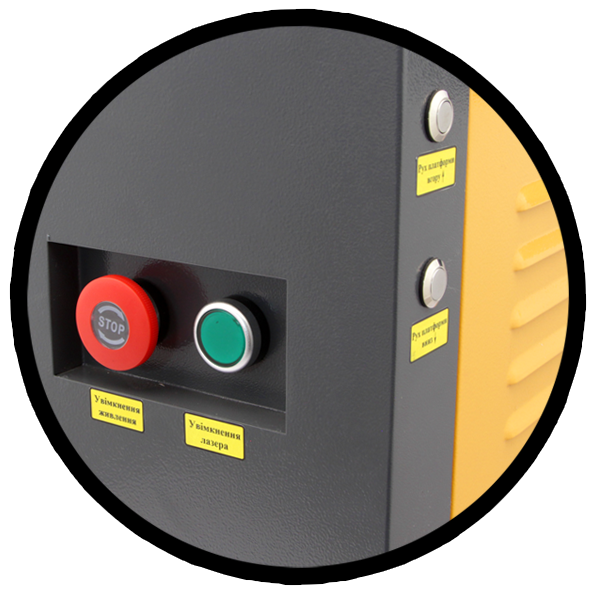

      Кнопки управління верстатом

        Панель управління RuiDa

Механічна система відкривання корпусу

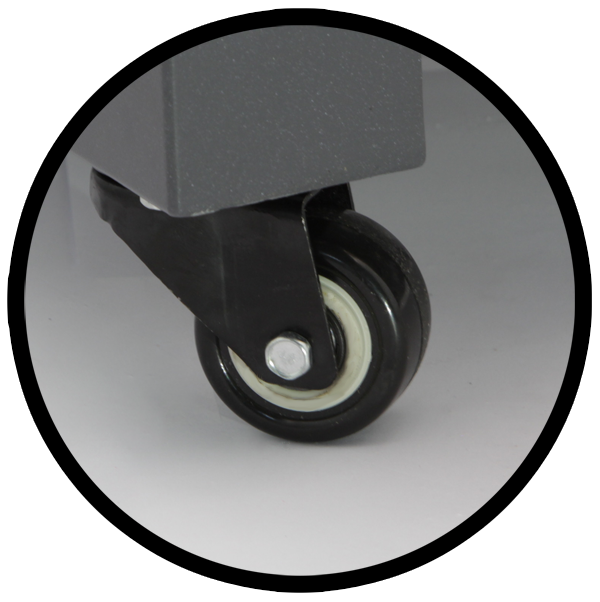

Колесо для легкого транспортування
