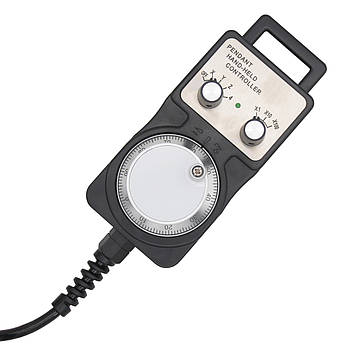

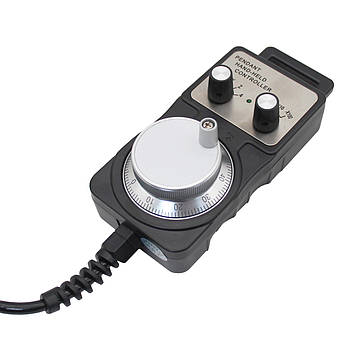

Jingce-5L-100P - провідний генератор прямокутних імпульсів, що дозволяє вручну керувати 4 осями верстата з ЧПУ (ЧПК). На передній панелі корпусу пульта присутні 3 регулятори (вибір осі OFF, X, Y, Z, 4; множення імпульсів X1, X10, X100; енкодер з роздільною здатністю 100 імп/оборот) і 1 індикатор стану. На тильній стороні корпусу знаходяться 6 прогумованих ніжок і магніт, який дозволяє монтувати пристрій на вертикальні металеві поверхні. Jingce-5L-100P призначений для віддаленого управління процесами роботи верстата, забезпечуючи при цьому надійну роботу обладнання. Даний генератор імпульсів широко використовується в системах промислової автоматизації.

Особливості:

• Стабільна та надійна робота

• Висока швидкість передачі імпульсів

• Завадостійкість

• Швидке перемикання між осями

• Швидке перемикання між режимами множення імпульсів

• Зносостійкість

• Простота у використанні

Технічні характеристики:

Модель: Jingce-5L-100P

Тип пульта: дротовий

Напруга живлення: 5 V DC

Струм живлення: ≤60 mA

Вихідний струм: ≤35 mA

Кількість осей управління: 4

Тип сигналу: диференціальний

Дозвіл енкодера: 100 імпульс/оберт (PPR)

Частота відповіді: 0-5 kHz

Інтерфейс підключення: DB15 (не входить в комплект)

Наявність магніту: присутній

Клас захисту: IP65

Робоча температура: -10...+60 °C

Температура зберігання: -20...+70 °C

Довжина дроту: ≈ 4 m

Габаритні розміри: 155х72х68 mm

Вага: 785 g

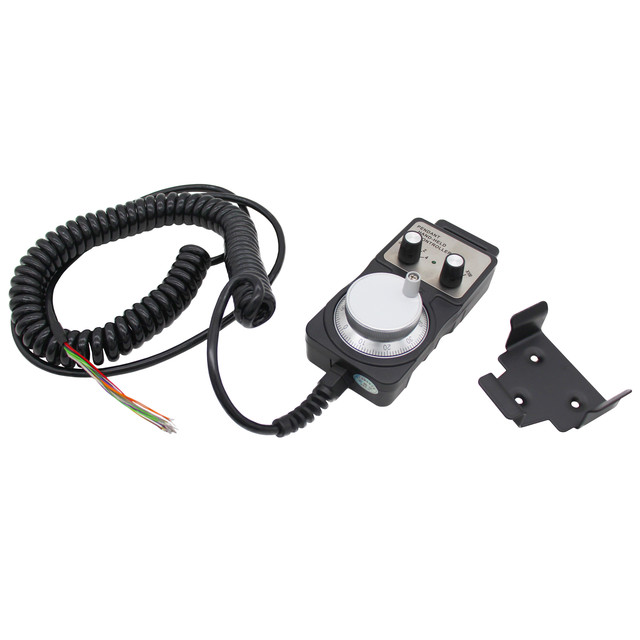

• Пульт управління (ручний генератор імпульсів) ЧПК Jingce-5L-100P (1 шт.)
• Кронштейн (1 шт.)
